GE DS200DCFBG2BNC MRP569662

الوصف

عناوين تحسين محركات البحث باللغة العربية:

1. GE DS200DCFBG2BNC: لوحة تغذية وطاقة لأنظمة التحكم الصناعي
2. DS200DCFBG2BNC: بطاقة ردود الفعل DC لأنظمة GE Mark V
3. GE DS200DCFBG2BNC: مكون أساسي لمحركات DC2000 و AC2000
4. DS200DCFBG2BNC: توفير إمدادات طاقة مستقرة ومعالجة إشارات الجهد
5. GE Mark V Series: لوحة DS200DCFBG2BNC لتربينات الغاز والبخار
6. لوحة GE DS200DCFBG2BNC: مزودة بمحولات ومكثفات عالية الأداء
7. DS200DCFBG2BNC: وظائف تشخيص متقدمة وحماية مدمجة بالصمامات
8. GE DS200DCFBG2BNC: دعم لمكونات نظام الإثارة EX2000
9. بطاقة تحكم DS200DCFBG2BNC: قابلة للتكوين عبر مفاتيح DIP و Jumpers
10. GE DS200DCFBG2BNC: موثوقية عالية في بيئات التشغيل القاسية

وصف المنتج المختصر (لصفحة التفاصيل ونتائج البحث):

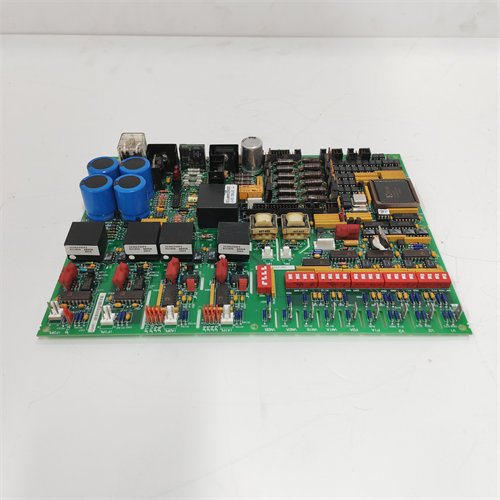

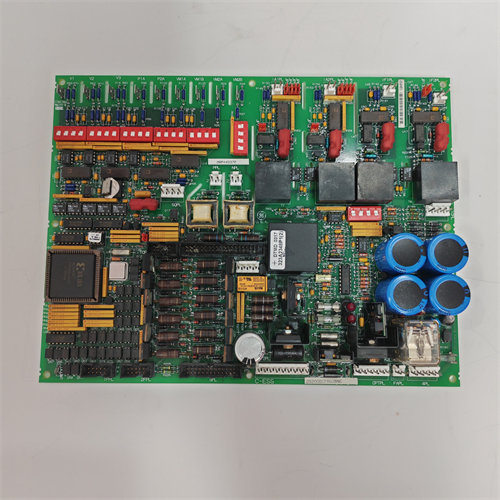

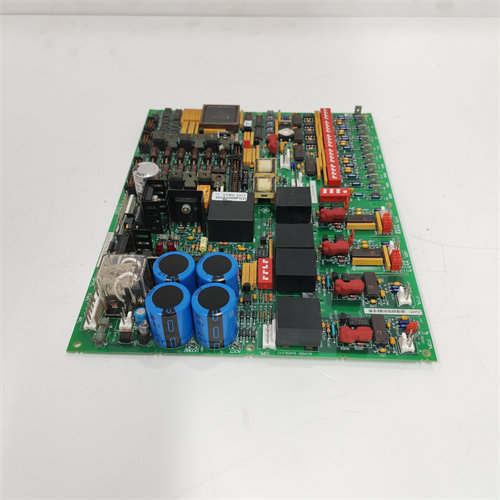

GE DS200DCFBG2BNC (MRP569662) هي لوحة تغذية طاقة وردود فعل DC مصممة لأنظمة التحكم GE Mark V ومحركات DC2000 و AC2000، وأنظمة الإثارة EX2000. توفر هذه اللوحة إمدادات طاقة DC منظمة لمختلف مكونات النظام، وتقوم بمعالجة إشارات ردود الفعل للجهد والتيار من المحركات وخطوط التيار المتردد. تتميز بتصميم قوي، وتضم مكونات مثل المحولات، الشرائح المتذبذبة، الريليهات، ومقاومات الشبكات. تحتوي على مفاتيح DIP، و jumpers، وصمامات للحماية والتهيئة، بالإضافة إلى مؤشرات LED للتشخيص. تُعد مكونًا حيويًا لضمان الأداء المستقر والموثوق به في التطبيقات الصناعية الحرجة.

• النوع: لوحة تغذية طاقة وردود فعل DC (Power Supply & DC Feedback Board)
• الشركة المصنعة: General Electric (GE)
• السلسلة/التوافق: GE Mark V Turbine Control System Series، محركات DC2000، AC2000، وأنظمة الإثارة EX2000.
• الوظيفة: توفير إمدادات طاقة DC، ومعالجة إشارات ردود الفعل (جهد المحرك، تيار المحرك، جهد خط AC).
• الميزات: مكونات قابلة للتكوين (DIP switches, jumpers)، حماية بالصمامات، مؤشرات تشخيص LED.

وصف المنتج التفصيلي:

في العمليات الصناعية التي تعتمد على محركات قوية وتوربينات معقدة، تُعد أنظمة التحكم الدقيقة والفعالة أمرًا بالغ الأهمية. تأتي لوحة GE DS200DCFBG2BNC كعنصر محوري في هذه الأنظمة، حيث تعمل كمحطة طاقة ذكية ومركز لجمع البيانات الحيوية لضمان التشغيل السلس والموثوق.

من منظور مهندس: شريان الطاقة والبيانات

بصفتي مهندسًا يتعامل مع أنظمة التحكم في المحركات أو أنظمة التوربينات، أرى أن DS200DCFBG2BNC هي بمثابة الشريان الذي يغذي النظام بالكهرباء الصحيحة ويجمع البيانات الحسية الحيوية. إليك أبرز ما يجعلها ضرورية:

• توفير الطاقة المنظمة: الوظيفة الأساسية للوحة هي استقبال جهد التيار المتردد (AC) من محول الطاقة (CPT) وتحويله إلى إمدادات طاقة تيار مستمر (DC) منظمة (مثل ±24VDC، ±15VDC، +5VDC). هذه الجهود ضرورية لتشغيل بطاقات التحكم الأخرى، أجهزة الاستشعار، والمكونات الإلكترونية داخل نظام التحكم.
• معالجة إشارات ردود الفعل: تُعد اللوحة بمثابة مركز لمعالجة إشارات ردود الفعل (feedback signals) الحرجة. تتلقى إشارات من مصادر متعددة، بما في ذلك:
  • جهد وتيار المحرك: تُعالج إشارات الجهد والتيار لعمود دوران المحرك (armature) لتوفر تمثيلاً تناظريًا لها لوحدة التحكم الرئيسية (مثل بطاقة SDCC/LDCC).
  • جهد خط التيار المتردد: تُعالج جهود التيار المتردد لتكتشف حجمها وتسلسل الطور، وتُستخدم هذه الإشارات لمزامنة تشغيل المقومات (SCRs) واكتشاف أعطال الجسر.
  • إشارات الملفات الحثية (VCOs): تُستخدم دوائر مذبذبات التحكم في الجهد (VCO) لتحويل الإشارات التناظرية إلى ترددات، والتي تُرسل إلى وحدة التحكم لمعالجة إشارات معينة.
• المكونات القابلة للتكوين: تتميز اللوحة بوجود مفاتيح DIP switches وjumpers تسمح للمهندسين بتكوين معلمات مختلفة، مثل مقياس جهد خط التيار المتردد، والجهد المطبق على دوائر ردود الفعل لجهد جسر التيار المستمر والمحرك. هذه المرونة تجعل اللوحة قابلة للتكيف مع متطلبات النظام المختلفة.
• وظائف التشخيص والحماية: لتعزيز الموثوقية، تتضمن اللوحة:
  • صمامات الحماية (Fuses): لحماية مخرجات إمداد الطاقة من الدلفات القصيرة.
  • مؤشرات LED ونيون: تُضيء هذه المؤشرات إذا انفجر أي من الصمامات، مما يسهل التشخيص السريع للمشكلات.
  • نقاط الاختبار (Test Points – TP): تسمح هذه النقاط للمهندسين بفحص الإشارات والجهود المختلفة على اللوحة باستخدام جهاز قياس، مما يساعد في استكشاف الأخطاء وإصلاحها.
• البناء القوي: تُصنع لوحات GE DS200 لتتحمل البيئات الصناعية القاسية، مما يضمن أدائها الموثوق به على المدى الطويل في ظروف مثل الاهتزازات وتغيرات درجات الحرارة.

نظرة المدير أو مسؤول المشتريات: الكفاءة والاستدامة التشغيلية

من وجهة نظر إدارية، فإن الاستثمار في لوحة GE DS200DCFBG2BNC يمثل قرارًا يركز على الكفاءة التشغيلية وحماية الأصول القيمة:

• ضمان الأداء الأمثل: من خلال توفير طاقة مستقرة وبيانات دقيقة، تساهم اللوحة في التشغيل الأمثل للمحركات والتوربينات، مما يحسن الإنتاجية ويقلل من هدر الطاقة.
• تقليل وقت التوقف عن العمل: تساعد وظائف التشخيص والحماية في تحديد المشكلات بسرعة وتجنب الأعطال الكارثية، مما يقلل من وقت التوقف عن العمل المكلف.
• دعم الأنظمة القديمة: نظرًا لأنها جزء من أنظمة GE Mark V و Drives القديمة، فإن توفر هذه اللوحة (عادةً كوحدات مُعاد تجديدها أو مستعملة) أمر حيوي للحفاظ على الأنظمة الحالية دون الحاجة إلى استبدال كامل باهظ الثمن.
• فعالية التكلفة في الصيانة: يتيح وجود خيارات الإصلاح والتجديد للوحة إدارة فعالة لتكاليف الصيانة بدلاً من الشراء المستمر لوحدات جديدة.

تجربة المشغل: الثقة في المراقبة والتحكم

على الرغم من أن المشغلين لا يتفاعلون مباشرة مع هذه اللوحة، إلا أن أدائها الموثوق به يؤثر بشكل مباشر على قدرتهم على إدارة العمليات:

• بيانات موثوقة: يضمن تدفق البيانات المستقر والدقيق من اللوحة أن المعلومات المعروضة على واجهة المشغل موثوقة، مما يسمح لهم باتخاذ قرارات مستنيرة.
• استقرار النظام: تساهم إمدادات الطاقة المستقرة التي توفرها اللوحة في الحفاظ على استقرار النظام الكلي، مما يقلل من الإنذارات الخاطئة والاضطرابات.
• تشخيص فعال للأعطال: تسهل مؤشرات الصمامات ووجود نقاط الاختبار على الفنيين تحديد المشكلات المتعلقة باللوحة بسرعة، مما يقلل من الوقت المستغرق في حل المشكلات.

المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):

منتجات ذات صلة (نظام GE Mark V / Drives):

تتكامل GE DS200DCFBG2BNC ضمن بنية نظام GE الأوسع للتحكم في التوربينات والمحركات، وتعمل جنبًا إلى جنب مع:

• وحدات التحكم الرئيسية (Main Control Boards): مثل SDCC/LDCC، والتي تتلقى إشارات ردود الفعل من DS200DCFBG2BNC وتُرسل أوامر التحكم.
• وحدات المعالج (Processor Boards): التي تشكل قلب نظام التحكم.
• وحدات الإدخال/الإخراج (I/O Modules): الأخرى التي توسع قدرات النظام في الاتصال بالمعدات الميدانية.
• مشغلات SCR (SCR Actuators): التي تتحكم في تدفق الطاقة إلى المحركات، وتستخدم إشارات المزامنة من هذه اللوحة.
• محركات التيار المستمر (DC Motors): ومولدات التيار المتردد (AC Generators) التي تُراقبها وتُغذّيها اللوحة.
• محولات الطاقة (Control Power Transformers – CPT): التي توفر جهد AC للوحة.

هل تود معرفة المزيد عن كيفية استخدام إشارات ردود الفعل في أنظمة التحكم في المحركات، أو عن مفهوم أنظمة التحكم القديمة (Legacy Systems) في الصناعة؟
