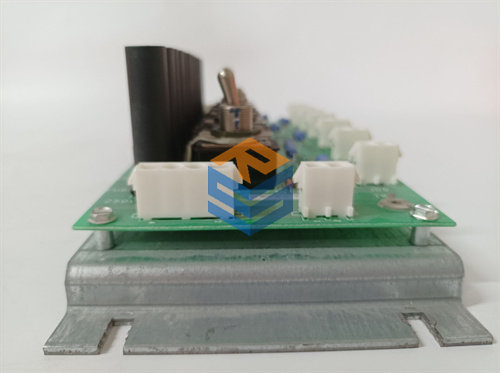

GE DS200KLDCG1AAA DS215KLDCG1AZZ03A

الوصف

Product Introduction

في منصات التحكم بالتوربينات طراز Speedtronic Mark V، تمثل لوحات العرض الموضعية من فئة KLDC نافذة الاتصال المباشرة لمهندسي الصيانة والتشغيل مع قلب كابينة التحكم. تتولى هذه الكروت مسؤولية استقبال البيانات التشخيصية والأعطال والأكواد الرمزية الخام من كروت المعالجة الداخلية، وتحويلها لحظياً إلى قراءات مرئية على شاشة الـ LCD المثبتة على باب الكابينة؛ مما يتيح للفنيين فحص حالة التوربين والإنذارات موضعياً وبسرعة فائقة دون الحاجة للذهاب إلى غرف التحكم ومحطات الـ HMI البعيدة.

بصراحة، من واقع المعاينات الهندسية الميدانية، هناك فرق جوهري في اختيارك بين اللوحتين؛ فاللوحة القياسية DS200KLDCG1AAA هي الإصدار الكلاسيكي المعتمد في معظم كبائن Mark V المستقرة، بينما تمثل اللوحة DS215KLDCG1AZZ03A جيلاً محدثاً (Upgrade Version) يضم رقاقات معالجة أسرع وقدرة أعلى على ترشيح الإشارات، وغالباً ما تُطلب عند تحديث أنظمة المعالجة المركزية داخل الرف. نظراً لأهمية هذه الكروت وحساسيتها للعوامل البيئية المحيطة كالحرارة والرطوبة، نود إحاطة عملائنا الكرام بأن الأسعار المدرجة هي أسعار استرشادية أولية تخضع لمتغيرات السوق وتوفر المخزون، وننصحكم بالتواصل المباشر معنا لتحديد الموديل المطابق تماماً لكابينتكم والحصول على عرض سعر فوري ومحدث.

Key Technical Specifications

Installation & Configuration Guide

(Pre-Installation)

⏳ الوقت المقدر: 15 دقيقة

⚠️ تحذير أمان حاسم وصارم (منع التوقف المفاجئ والتلف الإلكتروني):

1. على الرغم من أن لوحات KLDC مسؤولة عن العرض، إلا أنها ترتبط مباشرة بناقل البيانات المركزي لنظام التحكم؛ لذا يجب فصل مصادر تيار التحكم بالكامل (AC/DC Power) عن الكابينة المستهدفة وتطبيق إجراءات القفل والوسم الصناعي (Lockout/Tagout).
2. نسّق مع مهندسي العمليات لضمان عدم وجود أي أوامر حية يتم إرسالها للرف أثناء فترة الصيانة.
3. انتظر 5 دقائق كاملة لضمان تفريغ الشحنات الساكنة بالدوائر السطحية.

الأدوات والمعدات المطلوبة:

• سوار معصم مضاد للشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة أرضي نظيفة ومؤكدة.
• مفكات براغي معزولة دقيقة (مصلبة ومسطحة ناعمة مخصصة للإلكترونيات).
• كاميرا تصوير بدقة عالية لتوثيق الوضع القائم.
• ملصقات لتمييز وترقيم كابلات الشاشة الرفيعة والشريطية.

خطوات التوثيق المسبق:

• التقط صوراً مقربة وفائقة الوضوح لظهر لوحة العرض التالفة (سواء كانت فئة 200 أو 215) قبل فكها، مع التركيز التام على اتجاه الخط الأحمر المميز للكابلات الشريطية الرمادية ومواضع الجسور القصيرة (Jumpers).

(Removal)

⏳ الوقت المقدر: 15 دقيقة

1. تأكد من إحكام حزام الـ ESD حول معصمك وتوصيله بهيكل الكابينة المعدني طوال فترة الصيانة.
2. افصل كابلات البيانات الشريطية الرفيعة المتصلة بلوحة العرض بحذر شديد؛ استخدم أطراف أصابعك لتحرير مشابك التثبيت البلاستيكية الجانبية، ولا تجذب الكابل من أسلاكه أبداً لمنع تمزق الموصلات الداخلية الحساسة.
3. فك أسلاك التغذية والأزرار الموضعية الموصلة بـ روزيتة الكارت (إن وجدت) بعد وضع الملصقات التعريفية عليها.
4. استخدم مفك البراغي الدقيق لفك مسامير التثبيت الميكانيكية التي تربط لوحة الـ KLDC بإطار باب الكابينة أو حامل الشاشة.
5. اسحب اللوحة برفق وعمودياً، وضغها فوراً داخل حقيبة حماية مضادة للشحنات الاستاتيكية (Anti-Static Bag).

(Installation)

⏳ الوقت المقدر: 20 دقيقة

1. أخرج الكارت البديل الصحيح (DS200KLDCG1AAA أو DS215KLDCG1AZZ03A) من عبوته الواقية مع تجنب لمس المكونات والرقاقات السطحية بالأصابع مباشرة.
2. مطابقة الجسور والتكوينات الموضعية (خطوة بالغة الحرج): افحص اللوحة القديمة المستخرجة بدقة وانقل وضعية أي جسور قصيرة (Jumpers) أو مفاتيح خيارات (DIP Switches) إلى اللوحة البديلة؛ حسناً، من واقع التجربة الميدانية، تحدد هذه الإعدادات تباين الشاشة، والبروتوكول المحلي لعرض الرموز، وأي اختلاف فيها قد يجعل الشاشة سوداء أو يعرض أحرفاً مشوشة وغير مفهومة فور التشغيل.
3. ضع اللوحة البديلة في موضع التثبيت خلف باب الكابينة، وأحكم ربط براغي التثبيت برفق وبتوازن دون إفراط لتجنب تشقق لوحة الدائرة المطبوعة (PCB).
4. أعد توصيل كابلات البيانات الشريطية وكابلات الشاشة إلى منافذها الصحيحة بدقة بالاعتماد على التوثيق والصور المرجعية التي التقطتها.

قائمة التحقق الميداني:

• [ ] إعدادات الـ Jumpers والـ DIP Switches مطابقة تماماً للكارت المستبدل بنسبة 100%.
• [ ] الكابلات الشريطية متصلة بإحكام وفي اتجاهها الصحيح (الخط الأحمر في مكانه السليم).
• [ ] تم التأكد من ربط جميع مسامير التثبيت الميكانيكية وتأمين الكارت خلف الشاشة.

(Power-On & Testing)

⏳ الوقت المقدر: 20 دقيقة

1. تأكد من خلو منطقة الباب والرف من أي أدوات صيانة، ثم أغلق أبواب كابينة التحكم بإحكام.
2. قم بإعادة تشغيل قواطع طاقة التحكم لكابينة الـ Mark V.
3. راقب شاشة الـ LCD الموضعية فوراً: يجب أن تضيء الشاشة وتبدأ في تحميل النظام وعرض قوائم القراءات المعتادة بشكل واضح دون خطوط بيضاء أو تشويه في الأحرف.
4. اضغط على أزرار التحكم المدمجة للتنقل بين الصفحات المحلية للتأكد من سلامة استجابة الأزرار والواجهة البينية للكارت الجديد.
5. تحقق من شاشة الـ HMI الرئيسية في غرفة التحكم للتأكد من عدم وجود أي إنذار تشخيصي مفتوح يتعلق بفقدان اتصال لوحة العرض (Display Board Offline).
6. سجل تفاصيل اللوحة البديلة والرقم التسلسلي في سجل صيانة المحطة الدوري للمتابعة المستقبلية.

(SOP & Quality Control)

نحن ندرك تماماً في قطاع النفط، الغاز، والطاقة أن كل جزء في نظام التحكم، بما في ذلك كروت العرض والواجهة البينية الموضعية، يجب أن يعمل بأعلى درجات الموثوقية لضمان سلامة القراءة؛ ولهذا نلتزم بتطبيق بروتوكول فحص جودة صارم وشفاف لجميع وحداتنا من فئتي DS200 و DS215:

• الفحص البصري والمجهري المتقدم: تخضع اللوحة لفحص دقيق تحت مجاهر إلكترونية متطورة للتحقق من سلامة جميع مسارات البيانات النحاسية، والتأكد التام من سلامة المقابس وموصلات الكابلات الشريطية العالية الكثافة وخلوها من أي عيوب لحام سطحية.
• الاختبار الكهربائي واختبار الإشارات: يتم فحص دقة استقرار الجهود الكهربائية الداخلية للكارت واختبار ممرات الإشارة لضمان نقل البيانات إلى الشاشة دون أي فقد أو تباطؤ في زمن الاستجابة، بالإضافة إلى اختبار كفاءة دوائر تنظيم التباين.
• اختبار المحاكاة الديناميكي الحي (Live Test): يتم تركيب لوحة العرض بالكامل على نظام محاكاة يحاكي كابينة Speedtronic Mark V، حيث يتم تشغيل الكارت وربطه بشاشة حية ومراقبة جودة واستقرار عرض البيانات والإنذارات لمدة 24 ساعة متكاملة لضمان الأداء التشغيلي المطلق تحت ظروف تشغيل مستمرة.
• التوثيق الشفاف: نوفر لعملائنا تقارير الجودة الموثقة بالأرقام التسلسلية المحددة للقطعة ومراجعتها الفنية، مع إمكانية توفير مقاطع فيديو حية للاختبار لضمان كفاءتها وأصليتها قبل إتمام الشحن الدولي السريع.

(Technical Troubleshooting & Pitfalls)

❗ تحذيرات فنية حاسمة لتفادي الأخطاء الميدانية وتلف المعدات أثناء الاستبدال:

• فخ محاولة التبادل المباشر بين الموديلين دون توافق برميجي: من الأخطاء الميدانية الشائعة الاعتقاد بأن الكارت DS215KLDCG1AZZ03A يمكن أن يحل بدلاً من DS200KLDCG1AAA لمجرد تشابه الأبعاد الميكانيكية ومقابس التوصيل. حسناً، من الناحية الفنية، كروت الفئة 215 مصممة للتعامل مع معالجات أحدث وتوقيتات إشارة (Timing Signals) مختلفة؛ تركيبها على نظام قديم غير محدث برمجياً قد يتسبب في ظهور شاشة سوداء تماماً أو إطلاق إنذار خطأ في ناقل البيانات المركزي (Core Communication Error). التزم دائماً بنفس الموديل الموجود في كابينتكم.
• فخ التركيب المقلوب للكابلات الشريطية (Ribbon Cable Inversion): كابلات البيانات الشريطية المتصلة بلوحة العرض قد لا تحتوي أحياناً على دليل بلاستيكي بارز مانع للتركيب الخاطئ في الكبائن القديمة. تركيب الكابل بشكل مقلوب (عكس اتجاه الخط الأحمر المميز للطرف الأول) قد يتسبب في إدخال خط التغذية إلى مسارات البيانات؛ مما يؤدي لاحتراق دوائر المعالجة الدقيقة في كارت العرض فور تشغيل الطاقة. تحقق دائماً من اتجاه الخط الأحمر ومطابقته للصور قبل التوصيل.
• مخاطر استخدام العنف مع الموصلات الدقيقة للـ LCD: الموصلات ومقابس الكابلات على لوحة العرض دقيقة وصغيرة جداً، وبسبب تعرض الكابينة للحرارة المستمرة على مر السنين قد تصبح الأطراف البلاستيكية هشة. استخدام القوة المفرطة أثناء فك أو تركيب الكابلات الشريطية قد يتسبب في كسر مشابك التثبيت أو ثني الدبابيس الداخلية، مما يؤدي لظهور مشكلة خفوت الشاشة التلقائي أو فقدان بعض الأحرف والخطوط على الشاشة لاحقاً.
