GE DS200SDCIG2AEB

الوصف

عناوين SEO مُحسّنة (بالعربية)

1. GE DS200SDCIG2AEB: لوحة تحكم وإمداد طاقة لنظام GE DC2000 Drive.
2. إدارة الطاقة والأجهزة: اكتشف لوحة GE DS200SDCIG2AEB.
3. GE DS200SDCIG2AEB: لوحة تحكم بمحرك DC متطورة لنظم السرعة.
4. GE DC2000 Drive: قوة DS200SDCIG2AEB في التحكم الموثوق.
5. GE DS200SDCIG2AEB: موثوقية عالية لتشغيل المحركات الكبيرة.
6. كفاءة التشغيل الصناعي: استفد من قدرات GE DS200SDCIG2AEB التشخيصية.
7. GE DS200SDCIG2AEB: تصميم متين لبيئات التحكم الصناعية القاسية.
8. ترقية أنظمة التحكم في السرعة: لوحة GE DS200SDCIG2AEB لتحسين الأداء.
9. GE Speedtronic: الريادة في حلول المحركات مع DS200SDCIG2AEB.
10. استثمر في التحكم الدقيق: GE DS200SDCIG2AEB – ضمان تشغيل سلس.

وصف موجز للمنتج

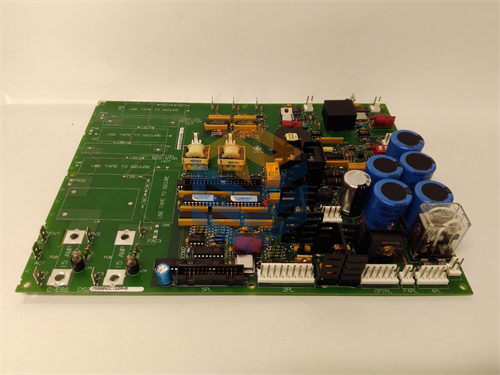

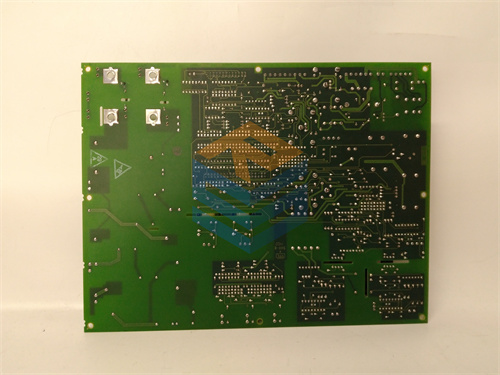

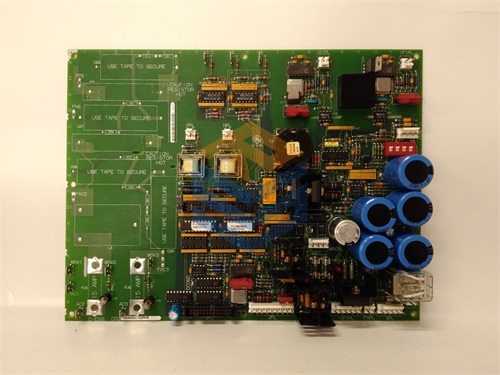

GE DS200SDCIG2AEB هي لوحة دائرة مطبوعة (PCB) تُعد بمثابة لوحة تحكم في الطاقة والأجهزة (SDCI – Power Supply and Instrumentation Board)، وهي جزء لا يتجزأ من أنظمة التحكم في المحركات GE DC2000 Drive. تلعب هذه الوحدة دورًا حاسمًا في توفير الطاقة المنظمة لمكونات التحكم، ودمج دوائر القيادة لوحدات SCR (مقوم سيليكون متحكم فيه)، ومراقبة مختلف إشارات التيار المتردد والمستمر للمحرك، بالإضافة إلى توفير دائرة إمداد طاقة إثارة المحرك. إنها ضرورية للتحكم الدقيق والموثوق في المحركات الكبيرة، خاصة في التطبيقات التي تتطلب تحكمًا دقيقًا في السرعة أو الإثارة.

• نوع الوحدة: لوحة تحكم في الطاقة والأجهزة (Power Supply and Instrumentation Board)
• الشركة المصنعة: General Electric (GE)
• السلسلة: GE DC2000 Drive System (غالبًا ما تُستخدم في تكامل مع أنظمة GE Mark V/VI Speedtronic)
• الوظيفة الرئيسية: توفير الطاقة، دوائر قيادة SCR، مراقبة إشارات المحرك، إثارة المحرك.

وصف تفصيلي للمنتج

دعني أشاركك رؤية من واقع العمل. عندما تُفكر في أنظمة التحكم في المحركات الكبيرة، فإن اللوحات مثل GE DS200SDCIG2AEB هي الأبطال المجهولون. قد لا تكون هي الواجهة التي تراها يوميًا، ولكنها القلب النابض الذي يضمن أن المحرك الهائل – الذي ربما يدير مضخة عملاقة في محطة طاقة أو ناقل حركة في مصنع – يستجيب بالضبط كما هو مطلوب. أي خلل في هذه اللوحة يمكن أن يؤدي إلى عدم استقرار في المحرك، أو حتى توقف كامل للعملية، مما يكلف الآلاف إن لم يكن الملايين من الدولارات. هذا ليس مجرد “صندوق”؛ إنه جزء حيوي من نظام يسمح لك بتحكم دقيق وقوي.

GE، بتاريخها الغني في تصنيع المعدات الصناعية وأنظمة التحكم، لديها سلسلة DC2000 Drive المشهورة، والتي تُستخدم على نطاق واسع للتحكم في المحركات DC ذات الأداء العالي. واللوحة DS200SDCIG2AEB هي عنصر أساسي داخل هذا النظام.

لوحة الطاقة والتحكم: عصب نظام DC2000 Drive

الوظيفة الأساسية لـ GE DS200SDCIG2AEB هي العمل كـ لوحة إمداد طاقة وأجهزة (SDCI). لنُحلل ما يعنيه ذلك:

1. إمدادات الطاقة المنظمة (Regulated Power Supplies): هذه اللوحة تُولد وتُوزع مصادر طاقة مختلفة (مثل +5 VDC، ±15 VDC، ±24 VDC، 115 VAC) إلى مختلف الدوائر داخل محرك DC2000. تخيلها كالموزع المركزي للطاقة، يضمن أن كل جزء من أجزاء المحرك يستلم الجهد الصحيح تمامًا للعمل.
2. دوائر قيادة SCR (SCR Gating Drive Circuits): هذا هو أحد الأدوار الأكثر أهمية. الـ SCRs (Silicon Controlled Rectifiers) هي مكونات طاقة حيوية في محركات DC، تُستخدم للتحكم في كمية الطاقة التي تصل إلى المحرك، وبالتالي التحكم في سرعته وعزمه. توفر هذه اللوحة الإشارات الدقيقة والموقوتة (Gating Signals) التي تُفعل وتُوقف الـ SCRs. هذا يسمح بالتحكم الدقيق في خرج الطاقة. في هذا الإصدار (G2AEB)، قد تكون هناك اختلافات أو تحسينات تتعلق بدوائر القيادة هذه مقارنةً بالإصدارات السابقة.
3. مراقبة إشارات المحرك (Motor Signal Monitoring): تقوم اللوحة بمراقبة العديد من الإشارات الكهربائية من المحرك، مثل:
   • تيار الجهد (Armature Current): لقياس الحمل على المحرك.
   • جهد الجهد (Armature Voltage): لقياس الجهد المطبق على المحرك.
   • تيار الإثارة (Excitation Current): للتحكم في المجال المغناطيسي للمحرك، وهو أمر حيوي للتحكم في السرعة والعزم.
   • تيار خط التيار المتردد (AC Line Current): لمراقبة التيار الكلي المسحوب من مصدر الطاقة.
   • سعة الجهد وتسلسل الطور (Voltage Amplitude and Phase Sequence): لضمان استقرار وجودة الطاقة. تُساهم دوائر المراقبة هذه في الوظيفة الشاملة لنظام محرك DC2000، مما يوفر رؤى حيوية حول أداء المحرك.
4. دائرة إمداد طاقة إثارة المحرك (Motor Excitation Power Supply Circuit): في بعض تطبيقات المحركات DC، تُعد الإثارة الخارجية (External Excitation) ضرورية للمجال المغناطيسي للمحرك. يمكن لـ SDCIG2 أن تتضمن دوائر متكاملة لإمداد طاقة المجال (حتى 10 أمبير في بعض الحالات)، مع ميزات مثل مخرجات المجال المحمية بالصمامات والمفاعلات والمخازن المؤقتة. هذا يُشير إلى أن هذه اللوحة تُستخدم في تطبيقات تتجاوز 10 أمبير وتتطلب إثارة خارجية.

متانة وتشخيص سهل:

مثل جميع مكونات GE الصناعية، تُصمم DS200SDCIG2AEB للعمل في البيئات القاسية. هذا يعني أنها تتحمل:

• التقلبات الحرارية: مصممة للعمل في نطاقات واسعة من درجات الحرارة الصناعية.
• الاهتزازات والتداخل الكهرومغناطيسي (EMI/RFI): لضمان التشغيل المستقر والدقيق حتى في وجود ضوضاء كهربائية عالية.

اللوحة غالبًا ما تحتوي على مؤشرات LED مُدمجة مرتبطة بالصمامات. إذا انفجر صمام، يُضيء مؤشر LED المقابل، مما يُسهل على الفنيين تحديد المشكلة بسرعة وإجراء التشخيص. كما تحتوي على وصلات (Jumpers) يمكن ضبطها لتكوينات مختلفة أو خيارات العملاء، مما يمنحها بعض المرونة في التطبيق.

تطبيقات عملية، لمشاكل حقيقية:

أين ترى GE DS200SDCIG2AEB وهي تؤدي دورها الحاسم؟ في أي مكان تُستخدم فيه محركات DC2000 Drive، وغالبًا ما تكون هذه هي:

• مصانع الورق والطباعة: للتحكم الدقيق في سرعة وبدء تشغيل المحركات التي تدير خطوط الإنتاج والآلات ذات الأحمال المتغيرة.
• مصانع الصلب والمعادن: في عمليات الدرفلة والإنهاء، حيث تُستخدم محركات DC الكبيرة للتحكم في السرعة وعزم الدوران بدقة عالية.
• الرافعات والأسطوانات الثقيلة: في الصناعات التي تتطلب حركة دقيقة وقوية للأحمال الكبيرة.
• أنظمة الإثارة (Excitation Systems): للمولدات في محطات الطاقة، حيث تضمن هذه اللوحة التحكم المستقر في تيار الإثارة للمولدات لضبط الجهد والقدرة التفاعلية.
• محركات الجر (Traction Motors): في بعض التطبيقات الصناعية التي تستخدم محركات DC الكبيرة للحركة.

إنها، باختصار، حلقة الوصل الحاسمة التي تُمكن نظام DC2000 Drive من تحويل الأوامر الكهربائية إلى حركة ميكانيكية دقيقة وموثوقة، مما يحافظ على استمرارية العمليات الصناعية بكفاءة.

المنتجات ذات الصلة

لفهم كيفية تكامل GE DS200SDCIG2AEB في نظام أوسع، دعنا نلقي نظرة على بعض المنتجات الأخرى التي تكملها أو توفر وظائف مماثلة:

• وحدات التحكم الرئيسية (Controller Boards) لنظام DC2000 Drive: هذه اللوحات (مثل اللوحات المعالجية الأخرى في Drive) تُعالج خوارزميات التحكم وتُصدر الأوامر إلى SDCIG2AEB.
• وحدات Power Bridge (Power Modules) لـ DC2000 Drive: هذه الوحدات تحتوي على الـ SCRs نفسها التي تُديرها SDCIG2AEB. تُعد SDCIG2AEB هي “الطيار” الذي يُخبر “المحرك” (وحدة Power Bridge) كيف ومتى يُسلم الطاقة.
• محولات التيار (Current Transformers – CTs) ومحولات الجهد (Voltage Transformers – VTs): هذه المستشعرات تُغذي اللوحة بالبيانات الخام حول تيار وجهد المحرك، والتي تُراقبها SDCIG2AEB.
• أنظمة GE Speedtronic Control (مثل Mark V أو Mark VIe): في العديد من محطات الطاقة أو المصانع الكبيرة، تُستخدم محركات DC2000 Drive بالاقتران مع أنظمة Speedtronic. تُوفر لوحة SDCIG2AEB بيانات مهمة لهذه الأنظمة العليا وتستقبل منها أوامر التحكم.
• لوحات الطرفيات (Terminal Boards): تُركب SDCIG2AEB غالبًا على لوحة طرفية أكبر تسهل توصيل الأسلاك من المحرك وأجهزة الاستشعار.
• أنظمة التحكم في المحركات من موردين آخرين: مثل Siemens SINAMICS DC MASTER أو Rockwell Automation PowerFlex DC أو ABB DCS800. تُوفر هذه الأنظمة حلولًا مشابهة للتحكم في محركات DC، وتتضمن لوحات بوظائف مشابهة لـ DS200SDCIG2AEB ضمن بنيتها الخاصة.

هذه المكونات، عندما تعمل معًا، تُشكل نظامًا متكاملًا وقويًا للتحكم في المحركات، مما يضمن أن العمليات الصناعية تُدار بدقة وكفاءة.
