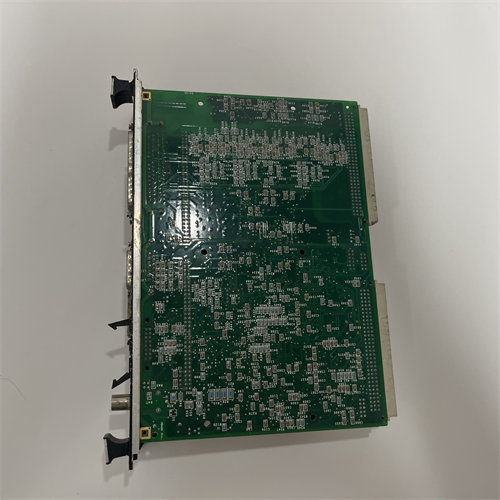

GE General Electric DS200DSPCH1A DS200DSPCH1ADA

الوصف

Product Introduction

عندما يتعلق الأمر بالتطبيقات الصناعية الحرجة التي تتطلب حسابات رياضية معقدة ومزامنة فائقة السرعة للتحكم في محركات وعزم التوربينات، فإن لوحة المعالجة الرقمية DS200DSPCH1A (والإصدار المحدث هندسياً DS200DSPCH1ADA) تمثل القلب النابض لمنظومة التحكم من جنرال إلكتريك. تم تصميم هذه اللوحة (DSPC Board) لتعمل كمحرك معالجة مخصص لحساب خوارزميات التغذية المرتدة السريعة وإدارة تدفق البيانات بين وحدة المعالجة المركزية وأنظمة العرض المحلية أو كروت التشخيص المباشرة بكابينة الـ Mark V.

يتميز الطراز ذو اللاحقة الفنية الكاملة (1ADA) باحتوائه على ترقيات جوهرية في الذاكرة الوميضية (Flash Memory) المدمجة لتحسين استقرار الكود الداخلي (Firmware) وزيادة كفاءة قنوات الاتصال التسلسلي والشريطي. من واقع الخبرة في تشغيل وصيانة هذه الكبائن، فإن كرت الـ DSPC يقوم بمعالجة آلاف النبضات في الثانية بدقة ميكرو ثانية، مما يمنع حدوث أي تأخير (Latency) في استجابة المشغل للأوامر الحركية. نوفر هذا الموديل المركزي والمطلوب بشدة بحالته الأصلية المخزنة بمعايير المصنع لضمان تشغيل آمن ومستمر لمنشأتكم دون توقف.

Key Technical Specifications

Installation & Configuration Guide

(Pre-Installation)

⚠️ تحذير أمني حرج:

1. هذه اللوحة هي مركز معالجة رقمي رئيسي وحساس؛ سحب الكرت أو تركيبه أثناء وجود أي طاقة تشغيل في الكابينة سيؤدي فوراً إلى تدمير معالج الـ DSP وتلف الذاكرة الوميضية وضياع الكود الداخلي للوحة.
2. قم بعزل كافة قواطع التيار المستمر والمتردد وتأكد من تفعيل نظام العزل (LOTO)، وانتظر 5 دقائق كاملة لضمان التفريغ التام للشحنات الساكنة والمخزنة في مكثفات الرف المحيطة.

الأدوات والمعدات اللازمة:

• سوار معصم مضاد للشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة أرضية حقيقية ونظيفة في جسم الكابينة.
• مفك براغي صليبة معزول بالكامل ومخصص للأجزاء الإلكترونية الدقيقة.
• كيس واقٍ مضاد للاستاتيكية لوضع اللوحة المستبدلة داخله فوراً.
• بطاقات لاصقة لترقيم كابلات الإشارة الشريطية قبل الفصل.

خطوات التوثيق الفني والاحتياط:

• التقط صوراً واضحة جداً وعالية الدقة من عدة زوايا لكافة الجنابر (Jumpers)، والمفاتيح المصغرة (DIP Switches)، والرقاقات القابلة للإزالة (EPROMs) إن وجدت على اللوحة القديمة، حيث أن إعدادات هذه المكونات تحدد هوية اللوحة وعنوانها داخل الشبكة.

(Removal)

1. افتح باب الكابينة وحدد موقع الكرت DS200DSPCH1A داخل رف المعالجة الرقمية.
2. افصل بحذر كابلات الاتصال الشريطية (Ribbon Cables) العريضة؛ استخدم المشابك البلاستيكية الجانبية لفتح الموصل برفق، ولا تسحب الكابل من منتصفه لتفادي قطع أو تضرر شعيرات البيانات الدقيقة.
3. فك براغي التثبيت الصغيرة الموجودة في زوايا اللوحة والتي تثبتها بالشاسيه المعدني للرف.
4. اسحب اللوحة برفق وبشكل مستقيم تماماً على طول المسارات البلاستيكية الجانبية لتجنب التواء أو كسر دبابيس التوصيل الخلفية (Backplane Pins).
5. ضع اللوحة المستبدلة داخل حقيبة الحماية من الشحنات الاستاتيكية (ESD Bag) على الفور.

(Installation)

1. ارتدِ سوار التأريض (ESD) وتأكد من جودة تلامسه مع معصمك قبل فتح غلاف اللوحة الجديدة DS200DSPCH1ADA.
2. ضع اللوحة الجديدة بجانب القديمة وراجع بدقة متناهية كافة المفاتيح المصغرة (DIP Switches) والـ (Jumpers) واجعلها مطابقة تماماً لإعدادات اللوحة القديمة؛ حيث تحدد هذه الإعدادات معدل نقل البيانات وعناوين القنوات (Node Address).
3. ملاحظة حاسمة: إذا كانت اللوحة القديمة تحتوي على رقاقات ذاكرة (EPROMs) خاصة ببرمجيات موقعك ولم تكن اللوحة الجديدة مزودة بها، فقم بنقل الرقاقات بحذر شديد باستخدام أداة سحب الرقاقات (IC Puller) وتأكد من تركيبها في الاتجاه الصحيح (Notch Alignment) على اللوحة الجديدة.
4. أدخل اللوحة الجديدة في مجراها بالرف وادفعها بضغط متزن ومستقيم تماماً حتى تستقر في الموصل الخلفي للشاسيه.
5. أعد ربط براغي التثبيت في زوايا اللوحة بإحكام؛ تذكر أن هذه البراغي توفر مسار التأريض الأساسي لحماية المعالج من التشويش المغناطيسي المحيط (عزم الربط 0.5 نيوتن متر).
6. أعد توصيل كافة الكابلات الشريطية بدقة إلى مقابسها وتأكد من إغلاق مشابك الأمان الجانبية بشكل كامل.

قائمة الفحص والمطابقة قبل التشغيل:

• [ ] تطابق تام لجميع مفاتيح الـ DIP والجنابر ورقاقات الذاكرة مع اللوحة المستبدلة.
• [ ] استقرار اللوحة في الموصل الخلفي للرف بشكل صحيح ومربوط بالبراغي.
• [ ] إحكام قفل جميع موصلات الكابلات الشريطية دون وجود أي التواء.

(Power-On & Testing)

1. تأكد من خلو محيط الرف من أي قطع أو أدوات معدنية متبقية، ثم ارفع قاطع طاقة التحكم الرئيسي للكابينة.
2. راقب فوراً لمبات الـ LED التشخيصية المدمجة على اللوحة وشاشة العرض المحلية (إن وجدت)؛ أثناء الإقلاع الطبيعي، يجب أن يضيء مؤشر الطاقة (Power OK) باللون الأخضر الثابت، ويبدأ مؤشر المعالج (DSP Run) بالوميض المنتظم دلالة على بدء معالجة الكود الداخلي بنجاح.
3. افتح واجهة البرنامج التشخيصي على نظام الـ HMI وتأكد من عودة الاتصال بالكرت (DSPC Online) وغياب إنذارات الفشل في المعالجة أو عدم تطابق الهاردوير (Configuration Fault).
4. ابدأ بتشغيل المعدة تحت ظروف الاختبار العادية وراقب استقرار تدفق البيانات وقراءات التحكم على الشاشة للتأكد من غياب أي تذبذب غير طبيعي.
5. اترك النظام يعمل تحت المراقبة لمدة 30 دقيقة، ثم قم بتدوين بيانات اللوحة الجديدة ورقمها التسلسلي في سجلات صيانة الموقع الفنية لتوثيق فترات الخدمة.

نظراً للأهمية البالغة لكروت المعالجة الرقمية فائقة السرعة في إدارة واستقرار النظام، فإننا نلتزم ببروتوكول فحص صارم وشفاف لضمان عمل لوحة DS200DSPCH1ADA بكفاءة تامة قبل شحنها لموقعك الصناعي:

1. التحقق والمسح البصري المتقدم:
   • نتحقق من الأرقام التسلسلية والباركود الأصلي لشركة جنرال إلكتريك لضمان أصالة المنتج بنسبة 100% وخلوه من أي تقليد.
   • نمرر اللوحة تحت مجهر إلكتروني عالي الدقة لفحص سلامة أرجل معالج الـ DSP والمكثفات المحيطة والموصلات الخلفية (Pins) للتأكد من خلوها من أي انحناء أو عيوب تخزين دقيقة.
2. اختبار التشغيل والمحاكاة الحية (Live Functional Test):
   • يتم تركيب اللوحة في مختبراتنا الفنية على رف اختبار متكامل يحاكي كابينة التشغيل الفعالة لنظام GE Mark V.
   • نرفع الطاقة ونراقب تسلسل الإقلاع للتأكد من سلامة كود الإقلاع الداخلي (Firmware) وعدم وجود أي تلف في الذاكرة.
   • نقوم باختبار قنوات تبادل البيانات ومنافذ العرض عبر حقن إشارات رقمية متزامنة ومراقبة سرعة الاستجابة وتصحيح الأخطاء لضمان غياب أي بطء أو تعليق في المعالجة.
   • توضع اللوحة تحت اختبار تشغيل متواصل (Burn-In Test) لفترة ممتدة تحت مراقبة حرارية بكاميرات الأشعة تحت الحمراء للتأكد من الاستقرار الحراري لجميع المكونات السطحية.
3. التعبئة الصناعية الآمنة:
   • بعد اجتياز كافة الفحوصات بنجاح، تُنظف اللوحة وتُحفظ داخل أكياس سميكة مفرغة من الهواء ومقاومة للكهرباء الاستاتيكية (ESD Bags).
   • توضع اللوحة في كرتون صناعي مدعم بالفوم السميك الممتص للصدمات لحمايتها أثناء الشحن الجوي الدولي، ويُثبت عليها ملصق فحص الجودة المعتمد (QC Passed).

بصفتي مهندساً واجه العديد من الأعطال المعقدة في المواقع الصناعية الحيوية، أشاركك أهم الفخاخ الفنية التي يجب تجنبها تماماً عند استبدال هذه اللوحة الحساسة:

• ❗ فخ اختلاف إعدادات مفاتيح الـ DIP لعناوين الناقل:

  تحتوي لوحة DS200DSPCH1A على مجموعات من المفاتيح المصغرة (DIP Switches) المسؤولة عن تحديد هوية الكرت ومعدل نقل البيانات على ناقل الإشارات. إذا قمت بتركيب اللوحة الجديدة بضبط المصنع الافتراضي دون نقل مواضع هذه المفاتيح بدقة من اللوحة القديمة، فلن يتعرف النظام على اللوحة أبداً، وستظهر رسالة خطأ محيرة على الـ HMI تفيد بفشل الاتصال بالكرت (Card Communication Failure).

• ❗ خطأ كسر أو ثني دبابيس الموصل الخلفي (Backplane Pins):

  عند إدخال اللوحة في الرف، يجب التأكد من محاذاتها تماماً مع المسارات الجانبية البلاستيكية. دفع اللوحة بعنف أو بزاوية مائلة قد يتسبب في ثني الدبابيس الدقيقة للموصل الخلفي بالشاسيه. هذا الثني قد يسبب قصر كهربائي يدمر اللوحة الجديدة فوراً أو يؤدي إلى فقدان متقطع للاتصال يصعب تتبعه لاحقاً. ادفع دائماً برفق وبتوزيع متزن للقوة.

• ❗ إهمال نقل رقاقات الذاكرة البرمجية (EPROMs Mismatch):

  في بعض التطبيقات، مخزون اللوحات الفائضة يأتي بكود مصنع افتراضي. إذا لم تقم بنقل رقاقات الذاكرة التي تحتوي على التعديلات البرمجية الخاصة بموقعك من اللوحة القديمة إلى اللوحة الجديدة (أو تحديث الكود عبر البرنامج)، فقد يرفض النظام الإقلاع بسبب عدم تطابق إصدار السوفتوير (Software Version Mismatch). احرص على التعامل مع الرقاقات بحذر ودون لمس أرجلها بيد عارية.

• ❗ ارتخاء براغي التثبيت وأثره على الحصانة ضد الضوضاء (ESD/EMI):

  تعتمد المعالجات الرقمية عالية السرعة على هذه اللوحة على تفريغ الضوضاء الكهرومغناطيسية والكهرباء الساكنة العابرة الناتجة عن كابلات القدرة المجاورة من خلال براغي التثبيت المعدنية نحو شاسيه الكابينة المؤرض. ترك هذه البراغي مرتخية أو منسية قد يسبب تهنيجاً مفاجئاً للمعالج (Processor Freeze) أو قراءات متذبذبة دون وجود عطل مادي حقيقي في المستشعرات.
