Product Introduction

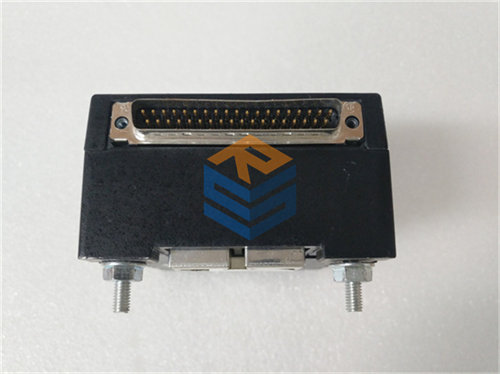

تتحمل لوحة GENERAL ELECTRIC IS200EGDMH1A (والإصدار المحدث هندسياً IS200EGDMH1AGG) مَهمة أمنية بالغة الحساسية والخطورة داخل كابينات إثارة المولدات (EX2100) وأنظمة التحكم Mark VI Speedtronic، وهي الكشف الفوري والتشخيص الدقيق لأي تدهور في العزل الأرضي أو حدوث التماس أرضي (Ground Fault) في دوائر حقل الإثارة. من واقع المعايشة الميدانية، يتعامل هذا الكارت (Excitation Ground Diagnostic Module) مع مستويات جهد عالية مستمرة، حيث يقوم بحقن إشارة فحص منخفضة التردد لمراقبة سلامة عزل ملفات الأقطاب للمولد. حدوث التماس أرضي أول (First Ground Fault) قد لا يوقف المولد، لكن إهمال رصده عبر هذه اللوحة يمهد لحدوث التماس ثانٍ (Second Ground Fault) يتسبب في كسر التناظر المغناطيسي لعمود الدوران، مما يؤدي إلى اهتزازات ميكانيكية عنيفة تدمر كراسي التحميل وتخرج المولد عن الخدمة نهائياً.
بصراحة، تمثل النسخة ذات اللاحقة الفنية “GG” قفزة في الاعتمادية؛ حيث تم تحديث المكثفات والمقاومات السطحية (Surface-Mount Components) لتحمل الإجهادات الحرارية المستمرة الناتجة عن تيار الإثارة العالي، وتحسين فلاتر كبت الضوضاء الناتجة عن التبديل السريع للثايرستورات. الكارت مغطى بالكامل بطبقة طلاء نانوية عازلة ورقيقة لحمايته من غبار الكربون المنتشر حول المولدات وأبخرة الزيوت. نود التنويه بوضوح إلى أن السعر المعروض على المنصة هو سعر استرشادي أولي يخضع لتقلبات المخزون وجداول الشحن الدولي، لذا يسعدنا تواصلكم المباشر معنا للحصول على تسعير رسمي نهائي دقيق ومحدث.
Key Technical Specifications
| المواصفات الفنية (Technical Specification) | القيمة والوصف (Value & Description) |
|---|---|
| المنظومة والتطبيق الأساسي (System) | أنظمة إثارة المولدات EX2100 وعائلة التحكم Mark VI |
| الوظيفة التشغيلية الحرجة (Core Function) | مراقبة تسريب التيار وتحليل مقاومة العزل الأرضي لحقل الإثارة |
| نطاق قياس مقاومة العزل (Measurement Range) | كشف دقيق للأعطال ابتداءً من المقاومات العالية إلى القصر الصريح (0 to 100kΩ) |
| طريقة الارتباط بالنظام (System Interface) | ترتبط مباشرة بكروت المعالجة الفوقية لنقل بيانات التشخيص |
| وسائل الحماية الذاتية (On-board Protection) | عزل كهرومغناطيسي عالي الكفاءة لحماية الدوائر المنطقية المنخفضة |
| بيئة العمل الحرارية (Operating Temp) | من 0 إلى +65 درجة مئوية داخل كابينة التحكم المحمية |
| طلاء المقاومة البيئية (Conformal Coating) | مطلي بالكامل لمقاومة التآكل والرطوبة وفق معيار ISA-S71.04 |
Installation & Configuration Guide
(Pre-Installation)
⚠️ بروتوكول الأمان الصارم لأنظمة الجهد العالي (Excitation Safety):
- يمنع تماماً استبدال هذا الكارت والمولد في حالة الخدمة أو أثناء وجود جهد إثارة؛ يجب تأكيد فصل قاطع مجال الإثارة (Field Breaker) وتأريض الدوائر تماماً، لأن كارت الـ EGDM متصل فيزيائياً بخطوط الجهد العالي لحقل المولد.
- قم بفصل التغذية الكهربائية للتحكم (قواطع الـ AC/DC للرف) وتأكد عبر جهاز القياس من غياب أي جهد متبقٍ على الروزيتات أو الموصلات الخلفية.
- انتظر لمدة 5 دقائق كاملة لضمان التفريغ الكلي للشحنات المخزنة في المكثفات الكبيرة لدوائر القدرة.
الوقت المتوقع للتجهيز: 20 دقيقة.
الأدوات والمعدات المطلوبة:
- سوار معصم أرضي واقٍ من الشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة أرضي حقيقية.
- طقم مفكات معزولة بالكامل (PH1 ومفكات مسطحة دقيقة).
- جهاز قياس رقمي معتمد ذو مقاومة دخل عالية (مثل Fluke 87V) لفحص مستويات الجهد.
- ملصقات مرقمة لتمييز الكابلات، وكاميرا هاتف لتوثيق الوضعية الأصلية للجنابر.
(Removal)
الوقت المتوقع للفك: 10 دقائق.
- ارتدِ سوار الحماية الاستاتيكية وتأكد من ملامسته لجلد المعصم وللهيكل المعدني غير المدهون للكابينة.
- التقط صوراً عالية الدقة لجميع كابلات التوصيل والألياف الضوئية الموصولة بالواجهة الأمامية للكارت؛ الخطأ في التوصيل اللاحق سيعطل نظام الحماية من الأرضي.
- قم بفك براغي التثبيت الميكانيكية العلوية والسفلية للوحة برفق عكس اتجاه عقارب الساعة.
- استخدم رافعات السحب البلاستيكية المدمجة (Ejector Handles) واضغطها للخارج بالتساوي، ثم اسحب الكارت بشكل مستقيم تماماً خارج مجاري الرف لتجنب التواء دبابيس التوصيل الخلفية.
(Installation)
الوقت المتوقع للتركيب: 15 دقيقة.
- أخرج اللوحة الجديدة GENERAL ELECTRIC IS200EGDMH1AGG من مغلفها الواقي بحذر، ولا تضعها إلا فوق سطح مضاد للاستاتيكية.
- خطوة بالغة الخطورة: راجع بدقة متناهية مواقع الجنابر المادية (Jumpers) ومفاتيح العناوين الصغيرة (DIP Switches) وقارنها باللوحة القديمة؛ هذه الجنابر تحدد مستويات نفوذ ومجال قياس عزل الأرضي وتأريض الشيلد، أي خطأ هنا قد يمنع الكارت من تحسس الأرضي الفعلي أو يتلف قنوات القياس فور تشغيل جهد الإثارة.
- قم بمحاذاة اللوحة الجديدة مع مسارات الرف واضغطها بثبات متزن حتى تستقر تماماً في الموصل الخلفي وتغلق المقابض البلاستيكية بالكامل.
- اربط براغي التثبيت الخارجية بإحكام متوسط لمنع الاهتزازات الميكانيكية المحيطة بالمولد من إحداث تخلخل في نقاط الاتصال.
(Power-On & Testing)
الوقت المتوقع للاختبار والمعايرة: 20 دقيقة.
- قبل إزالة التأريض الحركي وتشغيل القواطع، افحص المقاومة بين خطوط إدخال الكارت والأرضي للتأكد من عدم وجود دائرة قصر غير مقصودة نشأت أثناء التركيب.
- أعد تشغيل طاقة التحكم وراقب لمبات البيان (LEDs)؛ يجب أن يستقر مؤشر الحالة الأخضر (OK/RUN) بثبات، مع غياب لمبة الخطأ الأحمر (FAULT).
- افتح برنامج النظام (Control System Toolbox) للتحقق من التعرف على الكارت وقراءة قيمة مقاومة العزل الأرضي للحقل (يجب أن تظهر بقيمة عالية جداً تزيد عن 100 كيلو أوم في حالة سلامة العزل الحركي).
- اترك النظام يعمل تحت المراقبة أثناء بدء تطبيق جهد الإثارة تدريجياً، وراقب استقرار خط الإشارة وعدم وجود إنذارات كاذبة (False Ground Alarms) قبل إعلان جاهزية المولد للربط بالشبكة.
لأن كروت كشف الأعطال الأرضية تمثل حائط الصد الأخير لحماية المولدات الضخمة من الاحتراق والانهيار الميكانيكي، فإننا نطبق معايير فحص جودة صارمة وشفافة تضمن موثوقية لوحة GENERAL ELECTRIC IS200EGDMH1A قبل مغادرتها مخازنا:
- التدقيق المادي والمجهري الفائق: نتحقق من الوثائق الأصلية والرقم التسلسلي المصنعي، وتخضع اللوحة لفحص دقيق تحت المجهر للتأكد من سلامة دبابيس الموصل الخلفي، وسلامة طلاء الحماية النانوي، وخلو المقاومات الحرارية السطحية من أي شروخ أو آثار تقادم.
- اختبار محاكاة حقن وتحسس العزل الأرضي (Ground Fault Simulation): يتم تركيب اللوحة داخل بيئة اختبار تحاكي نظام EX2100، حيث يتم إحداث أعطال أرضية اصطناعية بمقاومات متغيرة (من 1kΩ إلى 100kΩ) لمراقبة دقة قياس الكارت وسرعة استجابته لتفعيل الإنذار لأكثر من 24 ساعة متواصلة تحت ظروف حرارية مرتفعة.
- اختبار صمود العزل الكهرومغناطيسي: يتم فحص دوائر العزل الداخلي للتأكد من قدرتها على عزل مستويات الجهد العالية لحقل الإثارة ومنع تسربها إلى كروت المعالجة الرقمية الحساسة.
- التغليف الفني المحمي: تُغلف اللوحة داخل أكياس خاصة مفرغة من الهواء ومانعة للشحنات الاستاتيكية ومقاومة للرطوبة، وتُوضع داخل صناديق شحن مدعومة بفوم سميك ممتص للصدمات مع إرفاق بطاقة الجودة الفنية المعتمدة (QC Passed) المؤرخة. يسرنا دائماً مشاركة تقارير الفحص أو توثيق مرئي لعملية اختبار اللوحة الخاصة بكم قبل تفعيل الشحن الدولي.
❗ خطر إعدادات الجنابر وحقن الجهد الخاطئ (Jumper Configuration Error): تتعامل لوحة EGDM مع دوائر قياس حساسة متصلة بحقل جهد المولد. الفخ الكلاسيكي القاتل الذي يقع فيه مهندسو الصيانة هو تركيب اللوحة الجديدة مباشرة بإعدادات المصنع الافتراضية دون نقل وضعية الجنابر المادية (Jumpers) من الكارت القديم. إذا كانت كابينة الإثارة مصممة على نمط تأريض أو حقن معين وتم خلف الجنابر، فقد يؤدي ذلك إلى قراءة “أرضي وهمي” مستمر يمنع المولد من الإقلاع، أو الأسوأ، السماح بمرور تيارات عالية تتلف دوائر القياس الدقيقة بالكارت فوراً. طابق الجنابر مسماراً بمسمار بناءً على المخطط الهندسي المعتمد لمحطتك.
❗ فخ إنذارات الأرضي المتقطعة بسبب غبار الكربون والاتصال الرخو (Carbon Dust & Chattering): من واقع معايشة الأعطال في ساحات المولدات، فإن غبار الكربون الناتج عن تآكل الفراش الكربونية (Carbon Brushes) يتراكم داخل كابينة التحكم وعلى روزيتات لوحة الـ EGDM إذا لم تكن الكابينة معزولة بشكل مثالي. هذا الغبار موصل للكهرباء ويتسبب مع الرطوبة في نشوء مسارات تسريب صغيرة تعطي إنذارات أرضي متقطعة (Intermittent Ground Fault) تحير فرق الصيانة. تأكد عند استبدال الكارت من تنظيف الروزيتات والموصلات جيداً بسبراي جاف مخصص، وإحكام ربط براغي التثبيت لمنع الاهتزازات من إحداث تلامس عشوائي يعطل حماية المولد.
