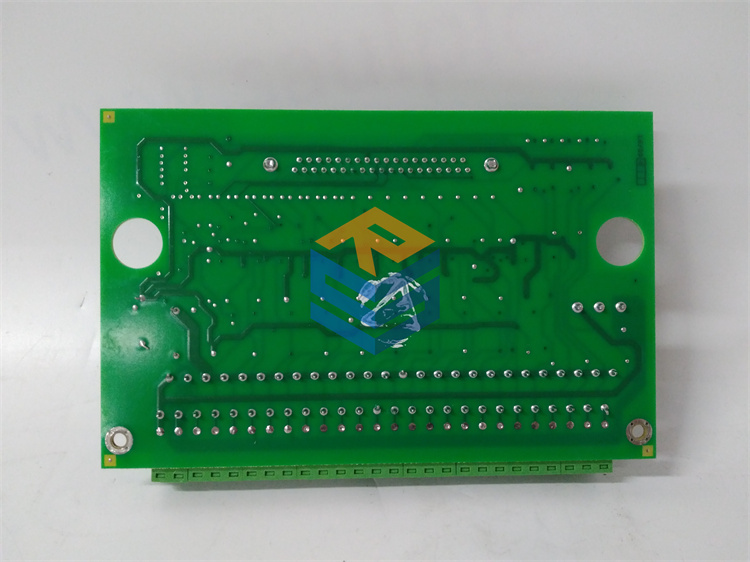

GE General Electric IS200ICIAH1A IS200ICIAH1ACB

الوصف

لوحة IS200ICIAH1A (والإصدار المحدث لها IS200ICIAH1ACB) هي المنسق السيريالى والمحرك الخفي المسؤول عن تنظيم تدفق البيانات ونواقل الاتصال الداخلي (Internal Bus Communication) في مشغلات جنرال إلكتريك من عائلة Innovation Series ونظم التحكم المرتبطة بها. في بيئات المعالجة الصناعية عالية التعقيد، تحتاج الكروت الرقمية إلى تبادل آلاف الحزم البيانية في أجزاء من الملي ثانية لضمان تزامن العمليات؛ وهنا يأتي كارت الـ ICIA لتأمين خطوط الاتصال الداخلي وتوجيه الإشارات بلا تأخير.

تم تصميم هندسة كارت ICIAH1A بعناية فائقة لتوفير حصانة تامة ضد التداخل الكهرومغناطيسي (EMI) والتشويش عالي التردد الناجم عن كابلات القدرة المجاورة وقناطر الثايرستورات. بفضل احتوائه على عوازل رقمية متطورة وفلاتر تصفية مدمجة، يضمن الكارت استقرار “شجرة الاتصال” الداخلية للنظام، مما يمنع حدوث التجمد البرمجي (Firmware Crashes) أو فقدان حزم البيانات (Packet Loss) الذي يتسبب عادة في ظهور أخطاء الاتصال المحيرة والتوقفات المفاجئة للمعدات.

لأن كروت واجهة الاتصال الداخلي تمثل شريان الحياة لتدفق البيانات في المشغل، فإننا نُخضع كل لوحة IS200ICIAH1ACB لبروتوكول فحص فني صارم وموثق داخل مختبراتنا:

1. التحليل البصري التلسكوبي المتقدم: مسح شامل لكامل سطح البوردة تحت مجاهر رقمية عالية القوة للتأكد من سلامة حارات النحاس الدقيقة، وخلو الموصلات الذهبية من أي أكسدة، ومتانة لحام المكونات السطحية (SMD).
2. اختبار محاكاة تدفق النواقل (Bus Traffic Simulation): يتم تركيب اللوحة على منصة اختبار تحاكي بيئة مشغل GE الفعلي، وضخ حزم بيانات مكثفة وعالية التردد للتحقق من سلامة خطوط الإرسال والاستقبال وثبات زمن الاستجابة (Latency Test).
3. فحص العزل وقنوات التغذية المدمجة: قياس استقرار منظمات الجهد والمكثفات الصغيرة على البوردة لضمان تزويد الدوائر الرقمية بطاقة نقية تماماً خالية من التذبذبات الكهربائية المحيطة.
4. التحقق من الهوية الرقمية (Board ID Check): قراءة وفحص شريحة الـ EEPROM المدمجة للتأكد من تطابق الـ Firmware الداخلي والكود التعريفي بالكامل مع مواصفات اللاحقة H1ACB، لضمان قَبول النظام الفوري للكارت عند التركيب.
5. التعبئة الصناعية المقاومة للشحنات: تُحفظ اللوحة داخل أكياس التدريع الإستاتيكي المعتمدة (ESD Shielding Bags) مع ممتصات الرطوبة، وتوضع في صناديق سميكة مبطنة بالكامل برغوة عالية الكثافة لحمايتها أثناء الشحن الدولي السريع للموقع.

❗ فخ قراءة اللاحقة المحدثة (H1A مقابل H1ACB): اللاحقة ACB تشير إلى تحديث عتادي قامت به GE لحل بعض مشاكل سخونة المكونات الرقمية السطحية وتحسين أداء فلاتر خطوط الاتصال. الكارت المحدث متوافق عكسياً في معظم التطبيقات، ولكن (ملاحظة حيوية من واقع الموقع: يجب التأكد من إصدار التعريف في السوفتوير)، حيث قد تتطلب بعض الأنظمة القديمة تحديثاً طفيفاً في ملف الـ Hardware Config ليقبل الكارت الجديد دون إنذار تعارض.

❗ خطر الشحنات الساكنة الصامتة (ESD): دوائر المعالجة والاتصال على كارت الـ ICIA ذات حساسية مفرطة للكهرباء الساكنة. الإمساك باللوحة من أطرافها المكشوفة أو السنون الذهبية دون ارتداء سوار المعصم المؤرض (ESD Strap) قد يصيب المكونات بتلفيات مجهرية صامتة لا تظهر أثناء الفحص الظاهري بل تظهر كأخطاء اتصال متقطعة ومحيرة (Intermittent Comm Faults) بعد أيام من التشغيل.

❗ حظر الفك والتركيب تحت الجهد الكهربائي: لا تقم أبداً بفصل الكابلات الشريطية أو سحب الكارت من مكانه أثناء وجود طاقة التحكم في المشغل. فصل كارت واجهة الاتصال أثناء الخدمة يؤدي إلى “صدمة برمجية” للمعالج الرئيسي، مما يتسبب في إيقاف اضطراري فوري للمشغل (Drive Trip)، إلى جانب خطر حدوث قفزة تيار تحرق الدوائر المتكاملة للكارت الجديد.

❗ إحكام مشابك الكابلات الشريطية العريضة: الكابلات الشريطية التي تنقل البيانات من الكارت إلى الـ Backplane دقيقة جداً. عدم إغلاق المشابك البلاستيكية الجانبية للموصلات بإحكام يترك الاتصال عرضة للاهتزازات الميكانيكية للمراوح والمحركات المحيطة، مما يسبب إنذارات عشوائية مثل “Internal Bus Failure” تؤرق مهندسي الصيانة.

Installation & Configuration Guide

1. التحضير المسبق وعوامل الأمان (Pre-Installation)

⚠️ تحذير أمان صارم: افصل الطاقة الرئيسية وطاقة التحكم بالكامل عن المشغل (تطبيق إجراءات LOTO). انتظر لمدة لا تقل عن 20 دقيقة لتفريغ الشحنات من المكثفات الضخمة، وقس بملتيميتر معتمد للتأكد من غياب الجهد تماماً. ارتدِ سوار معصم مضاد للشحنات الساكنة (ESD Strap) موصولاً بنقطة تأريض الكابينة، وخذ نسخة احتياطية من معلمات النظام.

2. استخراج اللوحة القديمة (Removal)

قم بتوثيق وتصوير مسارات وأماكن جميع الكابلات الشريطية المتصلة باللوحة التالفة بدقة كمرجع سريع. حرر مشابك التثبيت الجانبية للموصلات برفق وافصلها (احذر من سحب الكابل بقوة من السلك نفسه واستخدم الرأس البلاستيكي). فك براغي التثبيت الفنية التي تربط البوردة بالحامل، ثم اسحب اللوحة بشكل مستقيم للخارج بحذر وضعها داخل كيس ESD.

3. تركيب اللوحة الجديدة IS200ICIAH1ACB (Installation)

أخرج اللوحة الجديدة من كيس الحماية الخاص بها داخل المنطقة المحمية. قم بمحاذاتها بدقة مع نقاط التثبيت المخصصة لها داخل مبيت المشغل. أعد ربط مسامير وبراغي التثبيت بإحكام متوسط لحماية طبقات البوردة من التشقق الميكانيكي. أعد توصيل جميع الكابلات والموصلات في أماكنها الصحيحة وفق التوثيق المسبق مع إحكام إغلاق مشابك الأمان الجانبية.

4. اختبار التشغيل والتحقق (Testing)

أعد إمداد طاقة التحكم (Control Power) أولاً مع إبقاء قواطع القدرة الرئيسية معزولة تماماً. راقب لمبات الـ LED التشخيصية على واجهة اللوحة وكروت التحكم المرتبطة بها؛ يجب أن تضيء لمبة الحالة العادية باللون الأخضر الثابت. افتح برنامج التشخيص وراجع سجل الأخطاء للتأكد من اختفاء إنذارات فشل الاتصال الداخلي (Internal Comm Faults) والتعرف التام على الكارت قبل تشغيل طاقة القدرة الفعلية.

Frequently Asked Questions (FAQ)

• س: نظام الـ HMI يظهر خطأ “Internal Bus Fault” بعد تركيب الكارت الجديد مباشرة، ما السبب؟
  • ج: هذا الخطأ يعني أن الكارت لا يستطيع بدء تبادل البيانات مع بقية الكروت عبر الناقل الداخلي. تحقق أولاً من نظافة السنون وإحكام غلق الكابلات الشريطية الواصلة بالـ Backplane. إذا كانت التوصيلات سليمة، فقد يتطلب الأمر الدخول إلى برنامج الصيانة (مثل ControlST / Toolbox) وتحديث إصدار اللوحة (Board Revision) ليتوافق مع اللاحقة الفعلية للكارت الجديد (H1ACB) لتفعيل مسارات النقل الحيوية.
• س: هل تحتاج لوحة IS200ICIAH1ACB إلى شحن كود برمجى أو Firmware يدوي من قِبلنا؟
  • ج: لا، اللوحة تأتي مجهزة عتادياً بالدوائر المنطقية والتعريفية المبرمجة مصنعياً لتتوافق مع المراجعة المذكورة. بمجرد التوصيل الكهربائي والميكانيكي الصحيح وإقلاع المشغل، يتعرف معالج التحكم الرئيسي على الكارت ويقوم بتوجيه خطوط الاتصال تلقائياً وفق إعدادات النظام (Plug and Play).
• س: ما هي الوظيفة الفنية لنقاط الفحص (Test Points) المدمجة على البوردة؟
  • ج: نقاط الفحص (Test Points) مصممة هندسياً لتمكين مهندسي الموقع والتشخيص من قياس وتتبع إشارات التوقيت والجهد الداخلية (Bus Signals & Voltage Rails) بواسطة جهاز الأوسيلوسكوب أو الملتيميتر أثناء التشغيل الاختباري، للتحقق من كفاءة خطوط النقل دون الحاجة لفك التوصيلات.
• س: كيف تؤثر البيئة الصناعية الحارة والرطبة في الشرق الأوسط على عمر هذا الكارت؟
  • ج: الحرارة المرتفعة والرطوبة تسرعان من التقادم الحراري وتآكل مسارات الإشارة الحساسة. بالرغم من أن اللوحة تأتي محمية بطبقة طلاء عازل صناعي مصنعي (Conformal Coating) لمقاومة التآكل، إلا أنه لضمان أعلى مستويات الاعتمادية، يجب الحفاظ على كابينة التحكم مغلقة بإحكام، وصيانة مكيفات الكابينة بانتظام للحفاظ على الحرارة الداخلية دون 40^\circC.
• س: كيف تضمنون موثوقية وجودة الكارت بالرغم من توقف الدعم الرسمي له من شركة GE؟
  • ج: نحن ندرك تماماً مدى حرج كروت الاتصال لاستمرارية عمليات الإنتاج في منشأتك؛ لذلك نضمن أن جميع لوحات الـ ICIA المتوفرة لدينا، سواء كانت فائض مخازن غير مستخدم (New Surplus) أو مجددة بالكامل (Refurbished) تم فحصها وإعادة اختبارها عتادياً تحت الحمل الكامل وظروف محاكاة تدفق البيانات، تمر باختبارات فحص صارمة ونمنحك معها ضماناً تشغيلياً حقيقياً وممتداً لتوفر لشركتك الطمأنينة الفنية التشغيلية الكاملة.
