GE General Electric IS200JPDSG1A IS200JPDSG1ABB

الوصف

Product Introduction

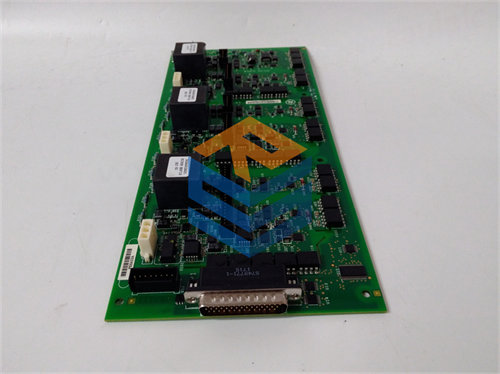

تعتمد سلامة واستمرارية أنظمة التحكم بالتوربينات ومحركات الأقراص الكبيرة في منشآت الطاقة والنفط بالشرق الأوسط على ثبات واستقرار توزيع خطوط طاقة التحكم الداخلية؛ وهنا تكمن الأهمية البالغة للوحة الفنية General Electric IS200JPDSG1A. تم هندسة هذا البورد المادي (المعروف باختصار JPDS) ليكون المركز الرئيسي لإدارة وتوزيع طاقة التغذية منخفضة الجهد داخل كبائن نظام Speedtronic Mark VI، حيث يضمن وصول فولتيات التشغيل النظيفة إلى كروت المعالجة والواجهات الطرفية دون تذبذب.

عند الاعتماد على المراجعة التراكمية المحسنة IS200JPDSG1ABB، يستفيد مهندسو الصيانة من بنية توزيع متطورة تحتوي على قنوات حماية مستقلة ومحمية بمصاهر عالية الجودة تفصل ميكانيكياً أي خطأ أو قصر كهربائي (Short Circuit) يحدث في كرت معين، مما يمنع انهيار بقية كروت الرف (Rack Integration) بالكامل. يتحمل البورد بفضل سماكة طبقاته النحاسية وعوازله الحرارية العمل المستمر تحت درجات حرارة محيطة مرتفعة تصل إلى 60^{\circ}C، مما يجعله خط الدفاع الأول لضمان استقرار الإمداد الكهربائي لأجهزة القياس والتحكم الحيوية.

Key Technical Specifications

技术参数表 (Technical Parameter Table)

(SOP Quality Transparency)

1. الفحص البصري ومطابقة المستندات: تخضع اللوحة لتدقيق مجهري شامل للتأكد من سلامة حوامل المصاهر (Fuse Holders)، وخلو موصلات الطاقة النحاسية السميكة من أي شروخ أو آثار تفحم سابقة، ومطابقة كود المراجعة للأحرف ABB لضمان أصالة القطعة.
2. اختبار حقن وتوزيع الطاقة: يتم تركيب الكرت على منصة اختبار طاقة ومحاكاة تطبيق فولتيات الدخل (مثل 24V DC أو 125V DC حسب التطبيق)، والتحقق من ثبات ونظافة مخرجات التوزيع عبر جميع القنوات المتفرعة.
3. فحص دوائر الحماية والمصاهر: اختبار استجابة الكرت عند حدوث قصر كهربائي وهمي على قنوات الإخراج للتأكد من سلامة آلية الفصل الفوري ومراقبة لقطة إنذار مصباح الـ LED المخصص للعطل.
4. اختبارات عزل الجهد ومقاومة الصمود: قياس عزل خطوط الطاقة الرئيسية عن الشريحة الأرضية للبورد (Hi-Pot Testing) لضمان عدم وجود أي تسريب كهربائي دقيق قد يسبب نويز (Noise) في الرف.
5. التغليف والتحصين النهائي الشامل: تُحفظ اللوحة داخل أكياس ألومنيوم تفريغية منيعة تماماً للشحنات الساكنة والرطوبة (ESD/Moisture\ Barrier\ Bags) مع مؤشرات رطوبة معتمدة، ثم توضع في صناديق كرتونية سميكة مبطنة بالرغوة الصناعية لحمايتها تماماً أثناء الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ حرق المصاهر أثناء التوصيل الساخن (Hot-Plugging): كرت الـ JPDS هو بورد توزيع طاقة؛ احذر نهائياً من توصيل أو فك كابلات الطاقة الكبيرة المتصلة به أثناء وجود الحمل التشغيلي. القيام بذلك يولد قوساً كهربائياً صغيراً (Arcing) كفيل بحرق المصاهر فوراً أو إتلاف رقاقات المراقبة السطحية على البورد.
• ❗ إهمال فحص قطبية الدخل للتيار المستمر (+/-): انتبه جيداً عند ربط كابلات التغذية الرئيسية بالبورد؛ عكس قطبية أسلاك الموجب والسالب للتيار المستمر (DC\ Polarity) قد يتسبب في تلف دوائر الحماية من القطبية العكسية المدمجة، أو حرق المصاهر بالكامل فجأة عند التشغيل.
• ❗ استخدام مصاهر (Fuses) غير مطابقة للمواصفات: في حال احتراق أحد مصاهر البورد، لا تقم إطلاقاً باستبداله بمصهر ذو سعة أمبير أعلى أو بنوعية رديئة غير سريعة القطع (Fast-Acting). استخدام مصهر خاطئ سيلغي حماية القناة مما يتسبب في احتراق الكرت المعالج المتصل بالخط عند حدوث أي عطل لاحق في الحقل.
• ❗ عدم مطابقة كود المراجعة التراكمي (ABB) برمجياً: عند استبدال بورد قديم ينتهي بمراجعة مختلفة بالنسخة الأحدث ABB، تأكد من مراجعة شجرة العتاد (Hardware Definition) داخل برنامج ToolboxST لتجنب ظهور إنذارات تعارض تهيئة اتصالات الطاقة التشخيصية في النظام.

Installation & Configuration Guide

1. التحضير (Pre-Installation): ⚠️ قم بتطبيق إجراءات العزل الآمن وتأمين الطاقة (LOTO) عن قاطع التغذية الرئيسي المغذي لخزانة التحكم بالكامل. التقط صوراً واضحة وعالية الدقة لترتيب الكابلات والمصاهر ومواقع التوصيلات الحالية قبل فصل أي طرف.
2. الاستخراج (Removal): فك أسلاك الطاقة والتحكم برفق باستخدام مفك معزول ومناسب لحجم البراغي (تأكد من ترقيم الأسلاك بدقة). فك مسامير التثبيت الجانبية، ثم اسحب البورد التالف IS200JPDSG1A بعناية خارج حوامل الـ DIN Rail أو قاعدة التثبيت.
3. التركيب (Installation): ثبت البورد الجديد IS200JPDSG1ABB في مكانه المخصص بإحكام. تأكد من أن جميع المصاهر (Fuses) ميكانيكية ومستقرة في حواملها بشكل صحيح ومطابقة لقيم البورد القديم، ثم أعد توصيل الكابلات والأسلاك بناءً على التوثيق المصور.
4. التشغيل والتحقق الميداني (Testing): أعد تشغيل قاطع الطاقة الرئيسي ببطء. راقب مؤشرات الـ LED على البورد الجديد للتأكد من إضاءتها باللون الأخضر الطبيعي (الذي يدل على سلامة كل قناة ووجود الجهد)، واستخدم نقاط الاختبار (Test\ Points) بالمولتميتر للتأكد من دقة مستويات فولتية المخرجات قبل تشغيل التوربين.

Frequently Asked Questions (FAQ)

• ماذا تعني اللاحقة “ABB” في نهاية موديل لوحة التوزيع IS200JPDSG1ABB؟

  الأحرف الثلاثة الأخيرة تشير إلى مراجعة وتحديث تصنيعي وفني محدد (Hardware Artwork Revision) قامت به GE لتعزيز كفاءة مسارات التيار العالي وتحمل حوامل المصاهر السطحية للحرارة. يعتبر هذا الإصدار متوافقاً تراجعياً بالكامل ويعمل كبديل مباشر للموديلات الأقدم من عائلة G1A.

• هل يمكنني قياس جهد القنوات دون الحاجة لفصل الأسلاك الحقلية من هذا البورد؟

  نعم، بالتأكيد. يتميز بورد JPDS بوجود نقاط اختبار مادية مكشوفة مخصصة للمهندسين (Test\ Points) على واجهة البورد؛ حيث يمكنك وضع أطراف جهاز المولتميتر الرقمي عليها لقياس الجهد الفعلي لكل قناة لحظياً وبأمان كامل أثناء تشغيل النظام.

• ماذا يعني انطفاء أحد مصابيح الـ LED الحمراء أو الخضراء المخصصة لقنوات الإخراج؟

  انطفاء مصباح قناة معينة يعني عادةً إما غياب جهد الدخل المغذي لهذه القناة، أو احتراق المصهر (Fuse) المخصص لحماية هذا التفرع نتيجة حدوث قصر كهربائي أو سحب تيار زائد في الكرت المعالج المتصل بتلك القناة.

• هل يتطلب هذا البورد تحميل أي برمجيات ثابتة (Firmware) عند استبداله بالموقع؟

  لا، بورد الـ JPDS هو بورد توزيع مادي وطاقة (Hardware Power Distribution Component) ولا يحتوي على معالجات رقمية ذكية تتطلب تحميل برمجيات ثابتة، لكنه يمرر إشارات حالة المصاهر (Fuse Status Feedback) إلى كروت المراقبة عبر كابلات الإشارة.

• كيف يحمي هذا البورد نفسه من تراكم الغبار الكربونى الموصل داخل خزائن التحكم؟

  كروت GE التي نوفرها تأتي مزودة بطبقة طلاء عازل واقٍ معتمد مصنعياً (Conformal\ Coating). هذه الطبقة الشفافة تغطي كافة المسارات النحاسية وتمنع وصول الرطوبة أو الأغبرة الموصلة التي قد تتسبب في حدوث تماس كهربائي بين خطوط الطاقة الوجبة والسالبة.
