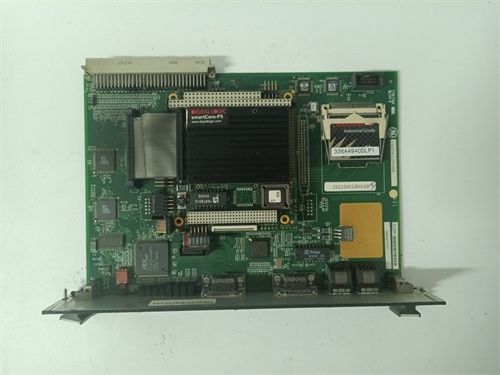

GE General Electric IS200JPDSG1A IS200JPDSG1AEC

الوصف

كمهندس صيانة واجهت العديد من حالات التوقف المفاجئ في المحطات، أستطيع القول إن لوحة توزيع الطاقة IS200JPDSG1A هي الجندي المجهول في كابينة التحكم بنظام Mark VI. تم تصميم هذه البطاقة، بما في ذلك التعديل اللاحق المطور IS200JPDSG1AEC، لتكون النقطة المركزية لتوزيع طاقة التشغيل الحيوية إلى بقية كروت المعالجة والإدخال/الإخراج في النظام. في بيئات التشغيل الصناعية القاسية في منطقة الشرق الأوسط، حيث تشكل تقلبات شبكة الطاقة تهديدًا مستمرًا، تلعب هذه اللوحة دورًا محوريًا في تنقية مسارات التغذية وضمان وصول طاقة مستقرة وخالية من الضوضاء الكهرومغناطيسية إلى المعدات الحساسة.

السمة البارزة في الموديل IS200JPDSG1AEC هي اعتماده على تصميم ميكانيكي وكهربائي متين يقلل من فرص حدوث دوائر القصر داخل اللوحة. تحتوي اللوحة على صمامات حماية (Fuses) مخصصة لكل مخرج طاقة، مدعومة بمصابيح مؤشر ومستشعرات ترسل إشارات تشخيصية فورية إلى معالج النواة في حال احتراق أي صمام. هذا المستوى من الحماية الذاتية يضمن عدم امتداد أي خلل كهربائي في أحد المستشعرات الحقلية إلى بقية كروت النظام، مما يحمي التوربينات من رحلات التوقف العشوائية (Nuisance Trips) ويحافظ على استمرارية الإنتاج.

📌 ملاحظة بخصوص الأسعار: السعر المعروض في المنصة هو سعر استرشادي وتخضع عروضنا للتفاوض المباشر بناءً على حجم الطلب وحالة المخزون الحالي. نوصي بشدة مهندسي المشتريات بالتواصل معنا مباشرة عبر البريد الإلكتروني أو الواتساب للحصول على اقتباس رسمي دقيق وشامل لتكاليف الشحن السريع إلى موقعكم.

نحن ندرك أن أي خلل في لوحة توزيع الطاقة قد يؤدي إلى شلل كامل في نظام التحكم، لذلك تخضع البطاقة IS200JPDSG1A لبروتوكول فحص صارم وموثق يتكون من الخطوات التالية:

• أولاً: التحقق من المنشأ والفحص البصري: بمجرد وصول اللوحة إلى مستودعاتنا، يتم مطابقة الأرقام التسلسلية (Serial Numbers) مع وثائق الشحن الجمركي من المصنع للتأكد من أصالتها بنسبة 100%. بعد ذلك، يقوم مهندس الجودة بفحص اللوحة تحت المجهر للتأكد من خلوها تمامًا من أي آثار أكسدة، أو خدوش في المسارات النحاسية، أو جفاف في المكثفات، مع التحقق من عدم وجود أي لحامات مجددة.
• ثانياً: اختبار الوظائف الحي (Live Test): يتم تركيب البطاقة على حامِل اختبار (Test Rack) مخصص يحاكي بيئة نظام نظام التحكم وبواسطة ميكروسكوب فحص رقمي. نقوم بتغذية اللوحة بجهد تشغيل قياسي ومراقبة تسلسل الإقلاع الصوتي والضوئي لمؤشرات LED.
• ثالثاً: اختبار الاتصالات والمحاكاة: باستخدام أجهزة قياس متطورة مثل الفلوك (Fluke 115) ومحللات البروتول، يتم اختبار كافة قنوات توزيع الطاقة وضمان دقة خرج الجهد ومقاومة العزل الكهربائي عبر كامل النطاق (Full-Scale Simulation)، مع ترك البطاقة تحت اختبار الحمل المستمر لمدة تتجاوز 24 ساعة لمراقبة الاستقرار الحراري.
• رابعاً: مراجعة البرمجيات الثابتة (Firmware): نقوم بقراءة النسخة البرمجية المخزنة على الرقاقات وتسجيلها في تقرير الفحص، وفي حال وجود حاجة لمطابقة إصدار معين يطلبه العميل، يتم توثيق التجهيز الميكانيكي لمفاتيح التبديل (DIP Switches).
• خامساً: التغليف النهائي الوقائي: بعد توقيع مفتش الجودة على تقرير الاختبار (Test Report)، تُغلف البطاقة بداخل أكياس مضادة للشحنات الاستاتيكية (ESD Shielding Bags) وتُحاط بطبقات سميكة من إسفنج ممتص للصدمات داخل صناديق كرتونية متينة تحمل ملصق “QC PASSED”.

(ملاحظة: يسعدنا مشاركة لقطات فيديو أو صور حية لعملية اختبار قطعتك المحددة قبل الشحن إذا طلبتم ذلك).

⚠️ تحذير أمني صارم: تحتوي لوحات توزيع الطاقة على خطوط تغذية رئيسية قد تحمل تيارًا عاليًا يمثل خطرًا صاعقًا.

1. تأكد من تنسيق فصل التوربينة بالكامل مع غرفة التحكم وتأكيد دخول النظام في وضع الأمان المعتمد.
2. قم بفصل القاطع الكهربائي الرئيسي المغذي لكابينة توزيع الطاقة وعزل جميع مصادر الطاقة الخارجية (AC و DC).
3. انتظر لمدة 5 دقائق لضمان تفريغ أي شحنات مخزنة في المكثفات المرتبطة بمسارات الطاقة.
4. جهز أدواتك: سوار معصم مضاد للاستاتيكية (ESD Wrist Strap)، مفك براغي معزول، وجهاز قياس الجهد (Multimeter).

1. ارتدِ سوار المعصم الأرضي واحذر من لمس مسارات النحاس المكشوفة على اللوحة.
2. استخدم الهاتف المحمول لالتقاط صور واضحة وقريبة لجميع أسلاك التغذية المتصلة بالأطراف اللولبية، مع التركيز على الرموز المسجلة على الأسلاك.
3. قم بفك الأسلاك بعناية باستخدام المفك المعزول، وقم بوضع علامات لاصقة على الأسلاك التي قد تفتقد للرموز التعريفية.
4. فك براغي التثبيت التي تربط الكارت بهيكل الكابينة، ثم اسحب كارت IS200JPDSG1A برفق إلى الخارج لمنع إتلاف المسامير الخلفية أو القاعدة.

1. أخرج الكارت الجديد IS200JPDSG1AEC من كيسه الواقي بعناية فوق سطح عمل محمي من الشحنات الاستاتيكية.
2. ❗ خطوة حاسمة: تحقق من تطابق قيم صمامات الحماية (Fuses) بين اللوحة القديمة والجديدة. تأكد من أن كل صمام في اللوحة الجديدة يحمل نفس السعة الأمبيرية المحددة في اللوحة الأصلية لضمان حماية الدوائر بشكل صحيح.
3. ضع اللوحة الجديدة في مكانها المخصص داخل الكابينة وثبتها باستخدام براغي التثبيت لتأمين الاتصال الأرضي السليم للهيكل.
4. أعد توصيل أسلاك التغذية بالأطراف اللولبية بدقة، مستعينًا بالصور التي التقطتها، وإحكام ربط البراغي لتجنب أي توصيل مرتخٍ قد يسبب سخونة زائدة (Arcing).

1. قبل توصيل الطاقة، استخدم الملتيميتر على وضع الأوم للتأكد من عدم وجود دائرة قصر بين خطوط الخرج والخط الأرضي للكابينة.
2. قم بتشغيل قاطع الطاقة الرئيسي ومراقبة واجهة اللوحة فورًا: يجب أن تضيء مصابيح LED الخضراء الخاصة بجميع القنوات النشطة، مما يدل على سلامة الصمامات ووصول التغذية.
3. تحقق من شاشة التشخيص في نظام التوجيه (مثل ToolboxST) لضمان عدم وجود إنذارات تتعلق بفقدان إحدى قنوات التغذية (Power Supply Diagnostics).
4. بعد التأكد من استقرار القراءات وتشغيل النظام لمدة 30 دقيقة دون أي سخونة غير طبيعية في نقاط التوصيل، قم بتدوين بيانات الاستبدال في سجل صيانة المحطة اليومي.
