GE General Electric IS215WEMAH1BB IS200WEMAH1AEA

الوصف

Product Introduction

تعتبر الوحدة IS215WEMAH1BB بمثابة “بوابة العبور” الرقمية لنظام التحكم GE Mark VIe، حيث تتولى مسؤولية إدارة تدفق البيانات بين شبكة التحكم الداخلية (Control Network) والأنظمة الخارجية أو واجهات الويب. بصفتي مهندسًا عاصر تطور أنظمة GE، أرى أن هذه القطعة هي التي منحت أنظمة Mark VIe مرونتها الحديثة؛ فهي تتيح للمهندسين مراقبة أداء التوربينات والوصول إلى بيانات التشخيص عبر الشبكة دون المساس باستقرار منطق التحكم الأساسي.

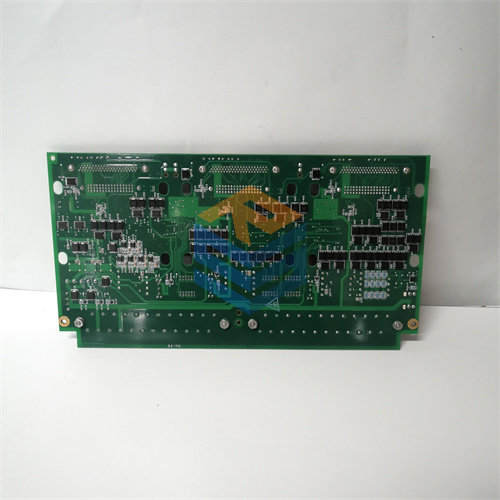

تتكون هذه الوحدة من اللوحة الأساسية IS200WEMAH1AEA المغلفة بهيكل الوحدة IS215، وهي مصممة للتعامل مع بروتوكولات شبكة IONet عالية السرعة. من واقع خبرتي الميدانية، فإن هذه اللوحة هي المسؤولة عن تجميع بيانات الأحداث (Events) والإنذارات وتنسيقها للعرض على واجهات HMI. فشل هذه الوحدة لا يعني بالضرورة توقف التوربينة فوراً، ولكنه يعني “العمى المعلوماتي” للمشغل، حيث ستفقد القدرة على رؤية ما يحدث داخل النظام في الوقت الفعلي، مما يجعل استبدالها أمراً بالغ الأهمية للحفاظ على سلامة المنشأة.

Key Technical Specifications

Installation & Configuration Guide

(Pre-Installation)

⚠️ تنبيه أمان: هذه الوحدة حساسة جداً للتداخل الكهرومغناطيسي. تأكد من جودة تأريض الخزانة قبل البدء.

• الزمن المتوقع: 25 دقيقة.
• الأدوات: سوار معصم ESD، كابل إيثرنت للاختبار، وجهاز كمبيوتر محمل عليه برنامج “ControlST”.
• التوثيق: قم بتسجيل عناوين IP (IP Addresses) والـ Subnet Mask للوحدة القديمة؛ فبدونها لن يتعرف النظام على القطعة الجديدة.

(Removal)

1. فصل الكابلات: ابدأ بفصل كابلات الشبكة (Ethernet) وقم بتمييز كل كابل ومنفذه (Port 1, Port 2…).
2. فك البراغي: قم بفك براغي التثبيت العلوية والسفلية للوحدة.
3. الاستخراج: اسحب وحدة IS215WEMAH1BB للخارج بحذر. انتبه للموصلات الخلفية؛ لا تستخدم القوة المفرطة إذا شعرت بمقاومة.

(Installation)

1. المطابقة: تأكد من أن اللوحة الداخلية هي IS200WEMAH1AEA لتجنب أي تعارض في العتاد.
2. الإدراج: أدخل الوحدة في مكانها واضغط بثبات حتى تشعر باستقرار الموصلات الخلفية في الـ Backplane.
3. التوصيل: أعد توصيل كابلات الشبكة في منافذها الصحيحة. تأكد من سماع صوت “النقرة” التي تضمن إحكام التوصيل.

(Power-On & Testing)

1. بدء التشغيل: راقب مصابيح LED الخاصة بالشبكة. يجب أن تومض بسرعة (Activity) للدلالة على تبادل البيانات.
2. ضبط الإعدادات: استخدم أداة “Ethernet Configuration” في برنامج GE لتعيين عنوان IP الصحيح للوحدة الجديدة.
3. اختبار Ping: قم بعمل Ping من محطة العمل (HMI) إلى عنوان الوحدة الجديد للتأكد من استقرار الاتصال.

❗ نصيحة من واقع تجربة 2 صباحاً: إذا قمت بتركيب الوحدة ولم يظهر الاتصال، فغالبًا ما يكون السبب هو أن “الماك أدريس” (MAC Address) الجديد لم يتم تحديثه في جدول التوجيه الخاص بالموزع (Switch). بصراحة، إعادة تشغيل الموزع (Switch) أو مسح جدول الـ ARP هو الحل الأسرع لهذه المشكلة الشائعة.

تنويه بخصوص السعر: السعر المعروض هو سعر تقديري وقابل للتفاوض بناءً على الكمية وحالة السوق العالمية. نحن نضمن فحص كل وحدة تقنياً قبل الشحن لضمان أعلى مستويات الأداء في بيئتكم الصناعية.
