GE IS200TTURH1C

الوصف

Product Introduction

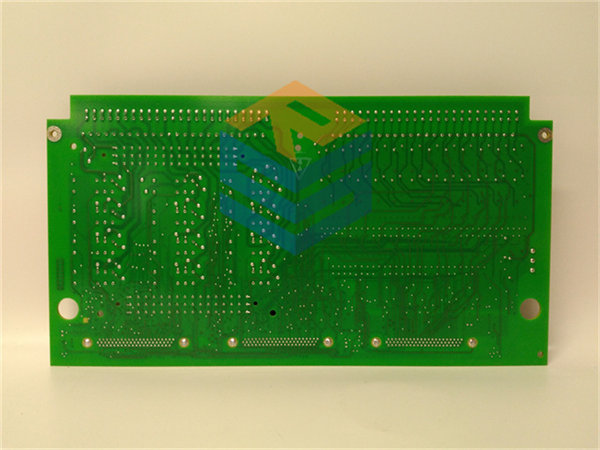

تعتبر لوحة أطراف التوصيل IS200TTURH1C (TTUR) واحدة من أكثر اللوحات حرجاً وحساسية في نظام التحكم بالتوربينات Mark VI من GE، حيث تمثل خط الدفاع الأول والواجهة المادية لحماية التوربين من التسارع القاتل. يتولى هذا الكارت استقبال الإشارات الترددية عالية السرعة القادمة من حساسات المغناطيسية (Magnetic\ Pickups) التي تقيس سرعة دوران التوربين (RPM)، بالإضافة إلى مراقبة تزامنية الجهد والطور بين المولد والشبكة الكهربائية قبل إغلاق قاطع الدائرة الرئيسي (Generator\ Breaker\ Synchronization).

تم هندسة الموديل الفيزيائي المعزز IS200TTURH1C ليوفر أعلى مستويات الاعتمادية الأمنية؛ فهو يحتوي على مسارات معزولة ومحمية مادية ضد أي قفزات فولتية عابرة أو تداخل كهرومغناطيسي (EMI) ناتج عن محيط التوربين العنيف. إن حدوث أي تلف أو قصر في دوائر معالجة الإشارة على هذه اللوحة يتسبب فوراً في فقدان نظام التحكم لقراءة السرعة الحقيقية، مما يفعّل برمجياً ومادية نظام الحماية من السرعة الزائدة (Emergency Overspeed Trip) لمنع انفجار التوربين ميكانيكياً، مما يجعل استقرار هذا الكارت أمراً حتمياً لسلامة المحطة بالكامل.

Key Technical Specifications

(SOP Quality Transparency)

1. المعاينة البصرية والمجهرية الدقيقة: تخضع لوحة TTUR لفحص مجهري شامل ثلاثي الأبعاد لكافة الروزتات اللولبية والمقابس الخلفية للتأكد من خلوها من أي شروخ إجهاد ميكانيكي، والتحقق من سلامة فلاتر النبضات السطحية.
2. اختبار حقن الترددات العالية ومحاكاة السرعة (Speed Signals Simulation): يتم تركيب اللوحة في منصة اختبار، ونقوم بحقن إشارات ترددية متغيرة بدقة الجيجاهرتز تحاكي سرعات التوربين المختلفة (من وضع السكون إلى حالة الـ Overspeed)، ومراقبة مدى مطابقة ونقاء النبضات الواصلة لكارت الـ VTUR عبر أوسيلوسكوب رقمي.
3. اختبار محاكاة دوائر المزامنة (Sync\ Phase\ Test): يتم حقن موجات جيبية متزامنة ومنحرفة الطور للتأكد من قدرة محولات القياس الصغيرة المدمجة بالبورد على نقل زوايا الطور وجهود الـ PTs بدقة متناهية ودون أي تأخير زمني.
4. فحص العزل عالي الجهد وقنوات الأمان: يتم تطبيق اختبار عزل (Hi-Pot) للتأكد من أن خطوط إشارات السرعة معزولة تماماً عن خطوط التغذية والأرضي لمنع أي تداخل إشاري (Cross-talk) قد يتسبب في قراءة سرعة وهمية.
5. التغليف والتحصين النهائي الآمن: تُنظف اللوحة كيميائياً بمواد طاردة للأكسدة والرطوبة، ثم تُحفظ داخل أكياس حماية من الشحنات الساكنة (ESD Shielding Bags) مفرغة من الهواء لضمان سلامتها أثناء الشحن والتخزين الطويل في مستودع موقعك.

(Technical Pitfall Guide)

• ❗ فخ التغيير الساخن والكابلات الشريطية (Ribbon Cables Swap Catastrophe): تحذير حرج للغاية! لا تحاول فك الكابلات الشريطية الواصلة من لوحة الـ TTUR إلى كارت المعالجة الـ I/O (مثل VTUR) أثناء تشغيل التوربين وتوصيله بالشبكة. فك الكابل سيقطع فوراً إشارات السرعة والمزامنة، مما يطلق أمراً مادية فورياً بالفصل المفاجئ والعنيف للتوربين (Turbine Trip) مع خطر تدمير شفرات التوربين نتيجة الصدمة الميكانيكية.
• ❗ إهمال ربط شيلد كابلات حساسات السرعة (Shield\ Grounding): إشارات حساسات السرعة المغناطيسية ضعيفة جداً وتتأثر بالنويز بسهولة. عدم ربط الشيلد الخاص بكابل الحساس بنقطة الأرضي النظيف المخصصة له على اللوحة سيتسبب في دخول تشويش كهرومغناطيسي، مما يظهر سرعة متذبذبة ووهمية في السوفت وير تمنع استقرار التوربين.
• ❗ تجاهل مطابقة الحرف الأخير في اللاحقة الفنية (H1C): كروت الـ TTUR تمتلك إصدارات هندسية متعددة (مثل H1A). النسخة H1C تمتلك فلاتر نويز محدثة ومعدلة مادية للتعامل مع الحساسات الحديثة؛ تركيب إصدار قديم مكانها قد يتسبب في عدم قدرة النظام على قراءة السرعات المنخفضة أثناء بدء التدوير (Cranking).
• ❗ الشد الزائد لبراغي الروزتات الطرفية: ترتبط حساسات الحقل بالبوردة مباشرة عبر روزتات لولبية. استخدام عزم ربط مفرط قد يكسر السن اللولبي أو يفصل نقطة اللحام الخلفية للروزتة عن البورد، مما يخلق عطلاً متقطعاً (Intermittent Fault) يظهر ويختفي مع اهتزازات التوربين ويصعب تتبعه.

Installation & Configuration Guide

1. التحضير (Pre-Installation)

• ⚠️ يجب إيقاف التوربين تماماً (وضعية السكون التام) وعزل طاقة التحكم عن الرف المرتبط باللوحة، وتطبيق إجراءات السلامة المهنية الصارمة للموقع (LOTO).
• قم بترقيم وتوثيق وترتيب كافة أسلاك حساسات السرعة وخطوط الـ PTs بدقة تامة طبقاً لأرقام القنوات والقطبية الموثقة في المخططات الهندسية للمحطة.
• التقط صوراً عالية الدقة لجميع التوصيلات السلكية والـ Jumpers المادية الموجودة على متن اللوحة القديمة المستخرجة.

2. الاستخراج (Removal)

• ارتدِ معصم التأريض المقاوم للشحنات الساكنة (ESD Wrist Strap) وقم بتوصيله بنقطة الشواسي المعدنية غير المطلية للكابينة.
• فك أسلاك الحساسات والمزامنة من الروزتات اللولبية الأمامية بلطف باستخدام مفك إلكتروني معزول ناعم.
• افصل الكابلات الشريطية الخلفية الواصلة لكروت المعالجة بحذر عبر فتح مشابك التثبيت البلاستيكية الجانبية دون سحب الكابل بقوة.
• فك براغي التثبيت الميكانيكية التي تربط الكارت بالهيكل المعدني للكابينة، ثم ارفع اللوحة للخارج برفق.

3. التركيب (Installation)

• انقل كافة وضعيات الـ Jumpers المادية (المستخدمة لتحديد نوع الحساس أو مستويات جهد الـ PTs) من الكارت القديم إلى الكارت الجديد IS200TTURH1C بدقة 100%.
• ضع اللوحة الجديدة في موضعها بدقة وأحكم ربط براغي التثبيت الميكانيكية لضمان استقرار البورد وتأريض جسم اللوحة بشكل ممتاز بجسم الكابينة لمنع دخول النويز.
• أعد توصيل الكابلات الشريطية الخلفية وتأكد من إغلاق مشابك التثبيت البلاستيكية عليها بإحكام.
• أعد توصيل أسلاك الحساسات والشيلد في مواقعها وقنواتها المطابقة تماماً للتوثيق البصري الذي قمت به.

4. التشغيل (Testing)

• أعد تشغيل طاقة التحكم وراقب برنامج الهندسة (Toolbox)؛ يجب أن يتعرف النظام على اللوحة والقنوات دون ظهور إنذارات “Hardware Mismatch” أو “Diagnostic Fault”.
• والتوربين في وضع السكون، تحقق من أن قراءة السرعة هي صفر تماماً وأن قراءات الـ PTs مستقرة ومنطقية.
• عند بدء تدوير التوربين تدريجياً، راقب منحنى صعود السرعة برمجياً؛ يجب أن يكون المنحنى ناعماً ومستقراً وخالياً من أي قفزات وهمية (Spikes) للتأكد من نجاح عملية الاستبدال والجاهزية التامة للخدمة الحية.

Frequently Asked Questions (FAQ)

• س: ما الوظيفة المحددة التي يقدمها الإصدار ذو اللاحقة “H1C” مقارنة بالإصدارات الأقدم؟
  • ج: الرمز الأساسي IS200TTUR يشير إلى البنية والتصميم العام للوحة من قِبل GE، بينما يمثل الحرف “C” في اللاحقة “H1C” مراجعة التصنيع المادية الأحدث (Hardware Revision). يتضمن هذا التعديل تحسينات مادية في دوائر التصفية وكبت الترددات العالية لحماية قنوات قياس السرعة الدقيقة من التشويش المغناطيسي المحيط بالتوربين، مما يجعله الإصدار الأكثر استقراراً.
• س: يظهر لدي إنذار “Speed Sensor Open Circuit” بشكل متقطع، كيف أتأكد أن الخلل من لوحة الـ TTUR وليس من الحساس نفسه في الحقل؟
  • ج: لحسم هذا الأمر ميدانياً، قم بفصل سلك حساس السرعة المشتبه به من روزتة لوحة الـ TTUR، واستخدم جهاز قياس المقاومة (Ohmmeter) لقياس المقاومة بين طرفي السلك القادم من الحقل؛ فإذا كانت المقاومة سليمة (تتراوح عادة بين 50 إلى 500 أوم حسب نوع الحساس)، فإن الحساس الخارجي سليم، والخلل يكون في قنوات الاستقبال أو فلاتر التصفية المدمجة على لوحة الـ TTUR نفسها، مما يتطلب استبدالها.
• س: هل تحتاج لوحة أطراف التوصيل IS200TTURH1C إلى تنزيل سوفت وير أو برمجيات فلاشية (Firmware)؟
  • ج: لا، هذه اللوحة عبارة عن لوحة أطراف توصيل مادية وتماثلية (Passive/Interface Terminal Board)؛ لا تحتوي على معالجات رقمية أو رقاقات ذاكرة وميضية تحتاج لبرمجة أو تحميل أكواد سوفت وير يدوي. بمجرد التوصيل المادي الصحيح للأسلاك والكابلات الشريطية وضبط الـ Jumpers، تقوم اللوحة بتمرير الإشارات تلقائياً لكروت المعالجة الرقمية الـ I/O.
• س: كيف تضمنون موثوقية وجودة هذه الكروت الحيوية والمسؤولة عن حماية التوربينات من السرعة الزائدة؟
  • ج: نحن ندرك تماماً الحرج الأمني البالغ لكارت الـ TTUR؛ لذلك تخضع جميع لوحات IS200TTURH1C لدينا لدورة فحص واختبار معايرة وحقن ترددات كاملة لكل قناة سرعة وقناة مزامنة (Full Frequency & Sync Injection Testing) في مختبراتنا للتأكد من دقتها وعزلها بنسبة 100% قبل الشحن، ونوفرها بضمان تشغيلي حقيقي لحماية توربيناتكم الحيوية.
