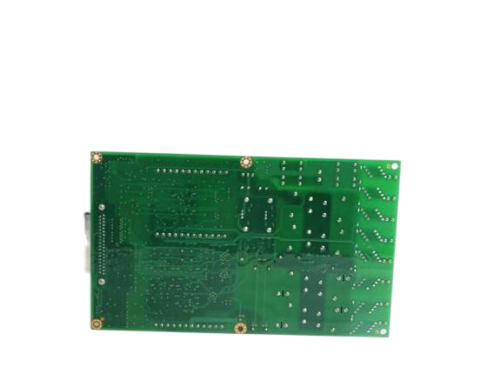

GE IS200WEDRG1ABC

الوصف

Product Introduction

في أنظمة التحكم بالإثارة المتطورة EX2100 و Speedtronic Mark VI من جنرال إلكتريك، يتطلب التعامل مع المولدات ذات العضو الدوار الملفوف (Wound Rotor Generators) دقة فائقة وحماية ميكانيكية وكهربائية صارمة. عند حدوث فصل طارئ للتوربينة أو خطأ في الشبكة، تخزن ملفات الحقل الضخمة كميات هائلة من الطاقة المغناطيسية التي إذا لم يتم تفريغها بأمان وبسرعة، ستؤدي إلى تدمير العزل الكهربائي لملفات المولد أو احتراق كروت التحكم. هنا تبرز الأهمية الاستراتيجية الحرجة لكارت الحماية الديناميكي IS200WEDRG1ABC (المعروف هندسياً باختصار WEDR).

يعمل هذا الكارت كمنصة التحكم الحاكمة لدوائر الكروبار (Crowbar) والتفريغ؛ حيث يشرف على توقيت إدخال مقاومات التفريغ الديناميكي في الدائرة لإطفاء حقل المولد بأمان (Field De-excitation). إن الرمز G1ABC يشير إلى مرونة وتوافق هذا التصميم العتادي ليغطي أجيال التحديث المتتابعة لعائلة WEDR، حيث تم تزويد اللوحة بـ طلاء واقٍ فائق الجودة (Conformal Coating) لحماية المكونات الإلكترونية الدقيقة من الأتربة الكربونية والرطوبة المحيطة بجمعي النحاس وفرش الكربون في المولد. بصراحة، كارت WEDR هو صمام الأمان الأخير لمنظومة الإثارة؛ وأي فشل في مرحلات التوجيه الخاصة به أو فقدان لإشارات المراقبة الحرارية لديه قد يتسبب في بقاء جهد الحقل مرتفعاً أثناء الحوادث، مما يؤدي إلى تدمير ملفات الروتور الثمينة وفصل كامل للمحطة مع خسائر مادية فادحة (Excitation Serious Overvoltage Trip). لذلك، فإن الاحتفاظ بكارت WEDR أصلي وجاهز في المخزون يمثل أعلى درجات إدارة المخاطر الاحترافية بمحطتكم.

Key Technical Specifications

تم تجميع المواصفات الفنية الدقيقة لكارت الحماية الديناميكي WEDR في الجدول التالي لتسهيل عمليات الفحص والمطابقة الهندسية:

📌 ملاحظة السعر والاستفسار: يرجى العلم أن السعر المعروض على المنصات الرقمية هو سعر استرشادي وتنافسي يخضع لظروف التوافر وسلاسل التوريد العالمية. للحصول على عرض سعر رسمي مخصص ومختوم يتناسب مع متطلبات محطتكم، يسعدنا تواصلكم المباشر معنا للاستفسار وطلب الدعم الفني.

Installation & Configuration Guide

الفئة الأولى: التحضير للعمل (Pre-Installation) | الزمن المتوقع: 35 دقيقة

⚠️ تحذير سلامة حرج: يتعامل كارت WEDR مباشرة مع دوائر تفريغ طاقة الحقل الحيوية والتي تحتوي على جهود مستمرة عالية وقاتلة (DC Field Voltage). فك أو تركيب الكارت أثناء تشغيل نظام الإثارة أو تدوير المولد سيعطل منظومة حماية التفريغ تماماً ويسبب قوساً كهربائياً مدمراً للفنيين والمعدات. لا تقم بالعمل أبداً إلا والتوربينة في وضع التوقف التام وعزل خطوط القدرة بالكامل.

1. تأكد من تأمين تصاريح العمل وعزل كافة قواطع القدرة الرئيسية (AC & DC) المغذية لنظام الإثارة وحقل المولد وتطبيق إجراءات اللوتو (LOTO).
2. انتظر المدة المقررة لتفريغ شحنات المكثفات الضخمة وملفات الحقل (لا تقل عن 15 دقيقة)، ثم افحص الخطوط بواسطة جهاز قياس معزول للتأكد من وصول الجهد إلى الصفر تماماً.
3. ارتدِ سوار المعصم المضاد للشحنات الاستاتيكية (ESD Wrist Strap) وقم بتوصيله بنقطة تأريض الخزانة المعتمدة.
4. التقط صوراً عالية الدقة لكافة الكابلات السميكية والوصلات الشريطية المتصلة باللوحة لضمان دقة إعادة التركيب بنسبة 100%.

الفئة الثانية: فك الكارت القديم (Removal) | الزمن المتوقع: 15 دقيقة

1. قم بفك كابلات إشارات تفريغ القدرة السميكة المتصلة بالكتل اللولبية بحذر باستخدام مفك معزول وملائم، وضَع ملصقات واضحة فوراً على كل سلك لتفادي خلط القنوات.
2. فك كابلات الاتصال الشريطية (Ribbon Cables) المتجهة لكروت المعالجة الرقمية عبر تحرير الأقفال الجانبية وسحب الموصل عمودياً لحماية الدبابيس الدقيقة من الانحناء.
3. فك مسامير التثبيت المحيطة بمحيط لوحة WEDR والتي تربطها بالشاسيه المعدني أو القاعدة الخلفية للخزانة.
4. ارفع اللوحة القديمة بحذر وضَعها مباشرة في حقيبة واقية من الشحنات الاستاتيكية (ESD Shielding Bag).

الفئة الثالثة: تركيب الكارت الجديد (Installation) | الزمن المتوقع: 20 دقيقة

1. أخرج اللوحة الجديدة IS200WEDRG1ABC من عبوتها الأصلية المغلقة وافحص المرحلات والمكونات بصرياً للتأكد من سلامتها التامة.
2. مطابقة قواطع الاختيار المادية (Jumpers): تحتوي لوحة WEDR على وصلات مادية (Jumpers) مخصصة لتهيئة نطاقات قراءة درجات الحرارة ومستويات تفعيل دوائر الكروبار؛ تأكد من نقل مواضع هذه الوصلات بدقة متناهية لتطابق الكارت القديم تماماً لضمان تفعيل الحماية في التوقيت القياسي.
3. ضع اللوحة الجديدة في موضع التثبيت واربط البراغي بالتناوب وبشكل متقاطع لضمان توزيع متوازن للضغط الميكانيكي وتأريض ممتاز لشاسيه اللوحة مع جسم الخزانة.
4. أصل الكابلات الشريطية والأسلاك السميكة بإحكام إلى كتلها اللولبية وعزم ربطها جيداً لتفادي حدوث مقاومة تلامس مرتفعة قد تسبب سخونة مفرطة أثناء التفريغ.

الفئة الرابعة: فحص ما بعد التشغيل (Power-On & Testing) | الزمن المتوقع: 40 دقيقة

1. قبل إعادة تشغيل قواطع الطاقة، تحقق بواسطة جهاز قياس متعدد (Multimeter) على وضع الأوم من خلو خطوط الإدخال تماماً من أي قصر غير مقصود مع الأرضي.
2. قم بتشغيل طاقة التحكم المنخفضة (Auxiliary Power) أولاً مع إبقاء قواطع القدرة الرئيسية مفصولة، وراقب مؤشرات LED؛ يجب أن تستقر إضاءة لمبات الحالة دون وميض خطأ.
3. افتح برمجيات الهندسة والصيانة (مثل Control Toolbox) وراجع صفحة تشخيص نظام الإثارة؛ تحقق من أن النظام يرى كارت WEDR في وضع سليم ومتصل (Online / Healthy) وخالٍ من إنذارات تعارض العتاد (Hardware Mismatch).
4. راجع قراءات مستشعرات حرارة المقاومات الخارجية على الشاشة وتأكد من منطقيتها (تطابق حرارة الغرفة تقريباً قبل التشغيل)، ثم وثق البيانات لبدء التشغيل الآمن.

(Technical Troubleshooting Guide)

من واقع الأخطاء الحقلية الحرجة التي صححناها في الموقع، يرجى الانتباه للنقاط التالية لتفادي مشاكل التشغيل المعقدة:

• ❗ ارتخاء أسلاك مستشعرات الحرارة (RTD/Thermocouple Slack): يشرف هذا الكارت على مراقبة حرارة مقاومات التفريغ الديناميكي. أي ارتخاء في ربط أسلاك هذه الحساسات على الكتل اللولبية سيتسبب في قراءة حرارة وهمية ومرتفعة جداً يفسرها النظام كحالة احتراق للمقاومات، مما يطلق إنذار Dynamic Braking Resistor Overtemperature ويمنع بناء حقل المولد تماماً.
• ❗ عدم الانتباه لفرق الحروف في اللاحقة (G1A مقابل G1ABC): التوصيف G1ABC يعني أن الكارت يدعم استبدال أي كارت قديم من الفئات الفرعية A أو B أو C مباشرة. ومع ذلك، تأكد بعد التركيب من مراجعة حزمة برامج التشغيل (Firmware) عبر الـ Toolbox؛ فبعض المنظومات القديمة جداً قد تتطلب عمل “تحديث لتعريف العتاد” (Update Hardware Definition) في البرنامج ليتعرف المعالج على التعديلات الإلكترونية المحدثة في الكارت الجديد.
• ❗ إهمال تنظيف نقاط تلامس مسارات التيارات العالية: يمر عبر هذا الكارت تيارات تفريغ لحظية عالية جداً. وجود أتربة أو بقايا أكسدة على كابلات القدرة القديمة عند ربطها بالكارت الجديد سيخلق مقاومة نقطية تتسبب في نشوء قوس كهربائي محلي يتلف كتل التوصيل (Terminal Blocks) لل كارت الجديد فور تفعيل أول عملية تفريغ طارئ.

(SOP Quality Transparency)

ونظراً لأن كارت حماية وتفريع طاقة الروتور يمثل حائط الصد الأخير الحامي للمولد من الانهيار الكهربائي، فإننا نطبق بروتوكول فحص جودة صارم وشفاف لكل كارت قبل شحنه:

1. التحقق الهيكلي والبصري الدقيق: نقوم بمطابقة الأرقام التسلسلية وإصدار المراجعة لـ GE لضمان الأصالة بنسبة 100%، ويتم فحص اللوحة تحت مجهر إلكتروني عالي الدقة للتأكد من سلامة طبقة الطلاء الواقي (Conformal Coating)، وخلو المرحلات الميكانيكية الثقيلة والمسارات النحاسية السميكة من أي عيوب تصنيع أو تخزين دقيقة.
2. اختبار محاكاة التعشيق وعزل الجهد العالي (Relay Actuation & Isolation Test): يتم تركيب الكارت في وحدة اختبار تحاكي بيئة عمل نظام EX2100، ونقوم بتنشيط وفصل مرحلات التفريغ لعدة مرات متتالية تحت جهد اختبار ومراقبة سرعة الاستجابة ومقاومة التلامس، بالإضافة لاختبار دقة قنوات محاكاة الحرارة للتأكد من عمل الكارت بنسبة 100% ومطابقته لمنحنيات المصنع القياسية.
3. التعبئة المعتمدة والضمان الشامل: بعد تجاوز كافة الاختبارات بنجاح، يُغلف الكارت داخل أكياس ألومنيوم مفرغة جزئياً ومقاومة للشحنات الاستاتيكية والرطوبة مع وضع كيس امتصاص الرطوبة لحماية الموصلات، ونوفر لعملائنا تقرير الفحص الفني المعتمد QC Passed والضمان الشامل لعام كامل، لضمان أعلى مستويات الأمان والموثوقية عند بدء التشغيل الفوري في منشأتكم.
