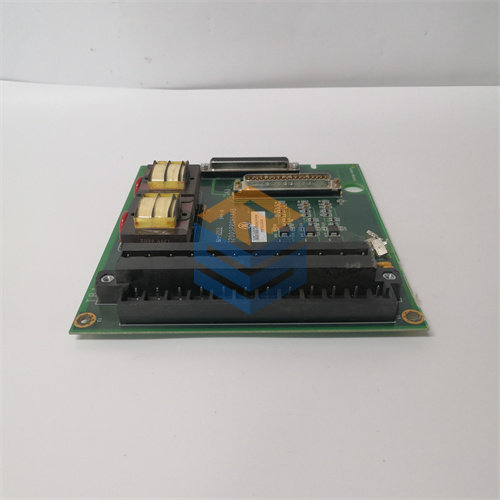

GE IS215AEPCH2F

الوصف

Product Introduction

تعتبر لوحة IS215AEPCH2F المكون الحيوي لإدارة وحدات القوة في أنظمة GE، حيث تعمل كواجهة ذكية تترجم أوامر التحكم إلى نبضات دقيقة تتحكم في قناطر الثايرستور أو الـ IGBT. إذا كنت تواجه عدم استقرار في إخراج الطاقة أو “Faults” متكررة في نظام الـ Bridge، فإن هذه اللوحة هي المسؤول الأول عن ضمان توقيت النبضات (Firing Timing) بدقة ميكرو-ثانية، وهو أمر لا غنى عنه في محركات التيار المستمر الضخمة وأنظمة الإثارة (Excitation).

يتميز الإصدار H2F بتصميم معزز لمواجهة التداخلات الكهرومغناطيسية التي تنتج عادةً عن تبديل التيارات العالية، مما يحمي منطق التحكم من الأعطال المفاجئة. بفضل معالجها المدمج، تقوم اللوحة بمراقبة التغذية المرتدة (Feedback) من القنطرة بشكل لحظي، مما يمنح نظامك حماية استباقية ضد التيارات الزائدة أو فقدان الطور، ويطيل من عمر مكونات القدرة الثمينة في منشأتك.

Key Technical Specifications

(SOP Quality Transparency)

1. فحص الدوائر المطبوعة: نستخدم المسح الضوئي عالي الدقة للكشف عن أي تآكل في المسارات النحاسية، مع التركيز على نقاط اللحام الخاصة بالمعالجات لضمان عدم وجود “جفاف” ناتج عن الحرارة الطويلة.
2. اختبار توليد النبضات: نستخدم راسم إشارات (Oscilloscope) للتحقق من أن النبضات الصادرة من IS215AEPCH2F نظيفة تماماً وذات حواف حادة، لضمان تفعيل عناصر القدرة دون فقد حراري.
3. محاكاة الحمل الكامل: يتم وضع اللوحة في بيئة اختبار تحاكي ظروف العمل الحقيقية، حيث يتم حقن إشارات تغذية مرتدة وهمية للتأكد من استجابة اللوحة الصحيحة لخوارزميات التحكم.
4. تدقيق إصدار الـ Hardware: نتحقق من أن اللاحقة “H2F” تطابق تماماً احتياجات العميل، حيث أن الاختلاف في الحروف الأخيرة قد يعني اختلافاً في جهد النبضات أو بروتوكول الاتصال.
5. التغليف والختم: تُغلف اللوحة في أكياس معدنية مضادة للكهرباء الساكنة (ESD Shielding) وتُشحن في صناديق كرتونية مقواة تحتوي على مواد ماصة للصدمات.

(Technical Pitfall Guide)

• ❗ تطابق الـ Revision: (نصيحة مخضرم) اللاحقة “F” في موديل IS215AEPCH2F قد تحمل تعديلات برمجية ثابتة (Firmware) تختلف عن اللاحقة “A” أو “B”. تأكد من مطابقة الإصدار تماماً لتجنب مشاكل “Parameter Mismatch”.
• ❗ الكهرباء الساكنة: هذه اللوحة حساسة جداً في منطقة معالج الـ DSP؛ لمس المكونات دون تأريض قد يتسبب في تلف جزئي يظهر كأعطال “Intermittent” محيرة بعد أسابيع من التركيب.
• ❗ وصلات الألياف الضوئية: إذا كانت لوحتك تستخدم مخارج ضوئية للنبضات، نظف النهايات بدقة. ذرة غبار واحدة كفيلة بمنع تشغيل القنطرة بالكامل.
• ❗ إعدادات المعايرة: عند تركيب اللوحة الجديدة، قد تحتاج لإعادة ضبط “Gain” و “Offset” في برنامج الإعداد لضمان تطابق القراءات مع الواقع المادي للتيار والجهد.

Installation & Configuration Guide

1. التحضير: أوقف الطاقة عن النظام تماماً وتأكد من تفريغ المكثفات (DC Link). قم بتصوير موضع الكابلات والـ Jumpers على اللوحة القديمة.
2. الاستخراج: افصل الموصلات بحذر باستخدام أدوات غير موصلة، ثم فك براغي التثبيت واسحب اللوحة بشكل مستقيم.
3. التركيب: ثبت اللوحة IS215AEPCH2F الجديدة وتأكد من إحكام البراغي لأنها تمثل جزءاً من نظام التأريض. أعد توصيل الكابلات وفقاً للصور الملتقطة.
4. التشغيل: ابدأ بتشغيل “Control Power” فقط. استخدم Toolbox للتحقق من عدم وجود أخطاء اتصال، ثم قم بتحميل (Download) الإعدادات قبل تشغيل “Load Power”.

Frequently Asked Questions (FAQ)

• هل يمكنني استخدام IS215AEPCH2F بدلاً من موديل AEPC القديم؟ نعم، إذا كانت المواصفات الفنية تتطابق، ولكن يفضل دائماً استشارة المخطط الفني لنظامك للتأكد من توافق مستويات جهد النبضات.
• ماذا يعني فشل “Gate Drive Fault” بعد تركيب اللوحة؟ قد يكون السبب هو عدم إحكام توصيل الكابلات الخارجة من اللوحة إلى القنطرة، أو وجود خلل في عناصر القدرة (SCR/IGBT) نفسها وليس في اللوحة.
• هل تأتي اللوحة بضمان؟ بصفتنا خبراء توريد، نوفر ضماناً كاملاً على القطع الأصلية لضمان عملها في البيئات الشاقة.
• كيف أعرف أن المشكلة في لوحة AEPC وليست في المعالج الرئيسي؟ إذا كانت الأعطال تتعلق حصرياً بدائرة الطاقة (مثل تذبذب التيار) بينما بقية النظام يعمل، فالمشكلة غالباً في لوحة الـ AEPC.
• هل تتوفر لديكم قطع جديدة كلياً لهذا الموديل؟ نظراً لتوقف الإنتاج، معظم المتاح هو “New Old Stock” أو مجدد بجودة المصنع، وكلاهما يخضع لاختبارات صارمة لدينا.
