الوصف

منتجات GE Mark VIe (وحدات التحكم التوربينية)

产品标题

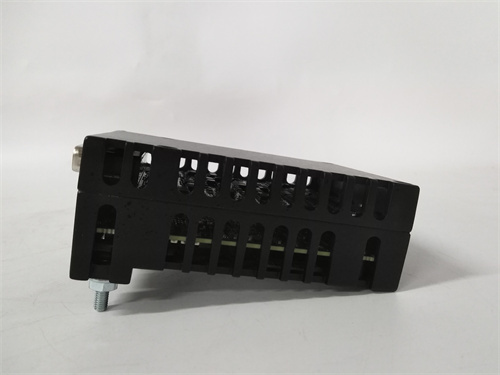

• لوحة طرفية للإدخال المنفصل GE IS230TNCIH3C: وحدة أساسية للتحكم الموزع بجهد 24/48 فولت تيار مستمر (جديد أصلي)
• GE Mark VIe IS230TNCIH3C: لوحة واجهة للإدخال المنفصل عالي الكثافة مع دعم التكرار الثلاثي (متوفرة فوريًا)
• وحدة الإدخال المنفصلة TNCIH3C: موثوقية قصوى لتطبيقات الإدخال ذات 32 قناة في أنظمة TMR (New Surplus)
• بطاقة التوصيل الطرفية IS230TNCIH3C: ضمان موثوقية عالية للتحكم المتكامل في أنظمة التكرار الثلاثي (TMR)
• IS230TNCIH3C Mark VIe: مكون الإدخال الموثوق به لدعم التكوينات الثلاثية (TMR) بضمان RUNSHENG

简要說明

• رقم الموديل (رقم القطعة): IS230TNCIH3C
• العلامة التجارية: General Electric (GE) / GE Vernova
• حالة دورة حياة المنتج: متوقف عن الإنتاج (Obsolete)
• حالة المخزون: متوفر (New Surplus) – جديد أصلي غير مستخدم
• الوضع: لوحة طرفية واجهة للإدخال المنفصل (Discrete Input Terminal Board – TNCI)
• الميزة الأساسية: توفير واجهة لـ 32 مدخلاً منفصلاً، تعمل بجهد 24 أو 48 فولت تيار مستمر (24/48 VDC)، مخصصة لتكوينات التكرار الثلاثي (Triple Modular Redundancy – TMR).

詳細說明

نظرة عامة على المنتج (Arabic: نظرة عامة على المنتج)

تُعد لوحة طرفية الإدخال المنفصل IS230TNCIH3C مكونًا عالي الكثافة وحاسمًا في نظام التحكم التوربيني الموزع GE Mark VIe، وهي مصممة لتلبية أعلى متطلبات الموثوقية في تطبيقات الحماية والتحكم، أي أنظمة التكرار الثلاثي (TMR). تكمن أهمية هذه الوحدة في قدرتها على توفير اتصال لـ 32 قناة إدخال رقمي (Discrete Input – DI)، والتي تستخدم لمراقبة حالة المعدات الميدانية في نظام TMR. يوفر التصميم (H3C) نقاط اتصال تسمح بتوصيل ثلاث حزم I/O (عادةً PDIA I/O Packs)، حيث تقوم كل حزمة بقراءة نفس الإشارات الميدانية. يتيح ذلك لنظام التحكم تطبيق منطق التصويت (Voting Logic) على قراءات الـ 32 مدخلًا، مما يضمن أن فشل أي وحدة تحكم واحدة لن يؤدي إلى فقدان الإشارة أو توقف التوربين غير المخطط له. يعمل هذا الموديل مع جهد تحكم قياسي يبلغ 24 فولت تيار مستمر أو 48 فولت تيار مستمر (24/48 VDC). على الرغم من وضعها كنموذج متوقف عن الإنتاج (Obsolete)، فإن TNCIH3C ضرورية للحفاظ على التكامل والدقة في أنظمة TMR القائمة التي تعتمد على كثافة إشارة عالية وموثوقية قصوى.

المواصفات الفنية (Arabic: المواصفات الفنية)

• نوع المنتج: لوحة طرفية للإدخال المنفصل (TNCI) لدعم TMR.
• عدد قنوات الإدخال: 32 مدخلاً منفصلاً.
• جهد التشغيل: 24 فولت تيار مستمر أو 48 فولت تيار مستمر (DC) (متوافق مع نطاقي الجهد).
• التوافق: يتصل بثلاث حزم PDIA I/O Packs (للتكرار).
• تكوين التكرار: التكرار الثلاثي (TMR).
• نقاط الاتصال: ثلاثة موصلات قياسية (JR1، JS1، JT1) للاتصال بثلاث حزم I/O.
• وظيفة المدخلات: قراءة حالة التلامس (Contact Status) من أجهزة ميدانية.
• عزل الإشارة: عزل كافٍ لحماية الإشارة من الضوضاء والتداخل.
• طريقة التوصيل: كتل طرفية حاجزية قابلة للفصل (Barrier-type terminal blocks).
• كثافة القنوات: توفر كثافة إشارة عالية (32 قناة) في لوحة واحدة.

الميزات والقيمة (Arabic: الميزات والقيمة)

تكمن القيمة الاستثنائية للوحدة IS230TNCIH3C في توفيرها لكثافة إشارة عالية (32 قناة) مع دعم التكرار الثلاثي. [Diagram illustrating the signal path splitting mechanism within the TMR TNCI board to ensure identical signals reach all three redundant I/O processors] يضمن نظام TMR أن يتم اتخاذ قرارات التحكم بناءً على تصويت الأغلبية (2 من 3)، وهو أمر حيوي لتجنب توقفات التوربين غير المبررة (Unwanted Trips). في سياق الأصول المتوقفة عن الإنتاج، يعد تأمين هذه الوحدة الجديدة والأصلية حلاً حاسمًا لضمان:

1. سلامة منطق التصويت: تضمن الوحدة الأصلية تقسيم الإشارة الميدانية بدقة وتطابق متناهٍ بين حزم I/O الثلاثة. هذا يمنع حدوث تباين في القراءة (Vote Mismatch) الذي قد يعطل منطق التصويت ويؤدي إلى توقف خاطئ.
2. أقصى توافر تشغيلي: التكرار الثلاثي يضمن أن النظام يمكنه الاستمرار في العمل بشكل طبيعي حتى مع فشل وحدة تحكم واحدة، مما يحافظ على أعلى مستويات التوافر التشغيلي.
3. الحفاظ على تصميم الخزانة والكثافة: يوفر الاستبدال المباشر للوحة فاشلة بقطعة أصلية استمرارية في استخدام المساحة المحدودة في خزانة التحكم.

لماذا تختار قطع الغيار الأصلية؟ (Arabic: لماذا تختار قطع الغيار الأصلية؟)

• التطابق الكهربائي الدقيق لـ TMR:

  يتطلب نظام TMR تطابقاً تاماً في خصائص الإشارة (مثل مرشحات الضوضاء ومقاومة الإدخال) بين جميع مسارات الإشارة الثلاثة. تم تصميم الوحدة الأصلية IS230TNCIH3C هندسيًا لضمان هذا التطابق. إن أي تفاوت في وحدة غير أصلية يمكن أن يؤدي إلى اختلافات في القراءات تزيد عن التسامح المسموح به، مما يسبب فشل منطق التصويت.

• جودة الترشيح الموثوقة ضد ضوضاء 24/48 VDC:

  توفر الوحدة الأصلية مرشحات زمنية ومادية عالية الجودة مصممة لقمع ارتدادات التلامس والضوضاء في بيئة جهد 24/48 VDC. هذا يضمن دقة قراءة الـ 32 مدخلاً ويقلل بشكل كبير من مخاطر الإنذارات الكاذبة التي يمكن أن تضر بعمليات التوربين.

• تبسيط الصيانة في نظام معقد:

  تسمح القطعة الأصلية بتبسيط إجراءات الصيانة والاستبدال في بيئة TMR المعقدة والمكتظة بالأسلاك. استخدام الكتل الطرفية القابلة للفصل والتوافق الكامل يقلل من مخاطر الخطأ البشري ووقت التوقف، مما يسهل على فرق الصيانة استعادة النظام إلى حالته المكررة الكاملة بأسرع ما يمكن.

سلسلة التوريد والمخزون (Arabic: سلسلة التوريد والمخزون)

تتخصص RUNSHENG في توفير قطع الغيار المتوقفة عن الإنتاج، مثل GE IS230TNCIH3C، مع الالتزام الصارم بتوفير مخزون “جديد أصلي” (New Surplus). نحن ندرك أن الوحدات التي تدعم TMR تتطلب أعلى معايير الجودة لضمان موثوقية كل قناة. نحن نضمن أن كل وحدة يتم تأمينها وتخزينها في ظروف مثالية ومحمية من التفريغ الإلكتروستاتيكي والتلوث البيئي، لضمان وصولها في حالتها المصنعية الأصلية، وجاهزة لخدمة طويلة الأمد وموثوقة.

التزام الخدمة (Arabic: التزام الخدمة)

نحن نولي أهمية قصوى لضمان استمرارية عمليات عملائنا. لذلك، نقدم مع كل وحدة IS230TNCIH3C ضماناً تشغيلياً كاملاً لمدة 12 شهراً، وهو مستوى عالٍ من الدعم لمنتج متوقف عن الإنتاج. نحن نضمن تعبئة وشحن كل وحدة باستخدام مواد متخصصة لمكافحة الصدمات والكهرباء الساكنة لضمان وصولها بأمان تام وجاهزيتها للتركيب الفوري. في RUNSHENG، نحن ملتزمون بأن نكون شريكك الموثوق به، حيث نقدم حلولاً لوجستية سريعة وفعالة لضمان استمرارية وكفاءة أنظمة التحكم التوربينية الحيوية الخاصة بك بأعلى جودة ممكنة.
