Product Introduction

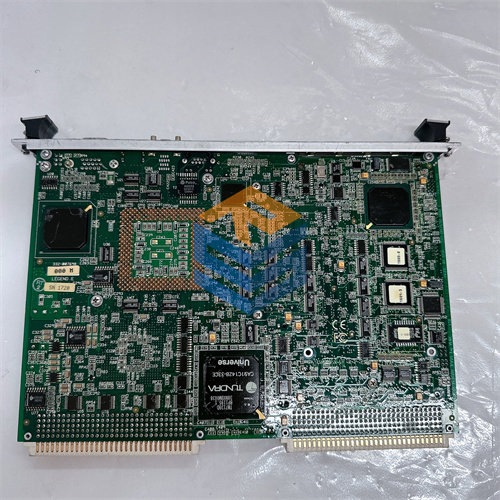

تعتبر لوحة IS215VPRO حجر الزاوية في نظام الحماية الخاص بـ Speedtronic Mark VI، حيث تكمن معضلة المهندسين دائماً في ضمان استجابة النظام خلال أجزاء من الثانية عند حدوث “Over-speed” أو حالات خلل حرجة. إذا تعطلت هذه الوحدة، فأنت لا تفقد مجرد لوحة إلكترونية، بل تفقد خط الدفاع الأخير الذي يحمي التوربينات الغازية أو البخارية من كوارث ميكانيكية مدمرة.
تمنحك IS215VPRO القدرة على تنفيذ منطق الحماية عبر ثلاث قنوات مستقلة (R, S, T)، مما يضمن موثوقية عالية جداً بفضل نظام التصويت (Voting Logic). من الناحية التقنية، توفر اللوحة سرعة معالجة بيانات الإدخال من مستشعرات السرعة والمغناطيسية بدقة متناهية، مما يقلل من احتمالية التوقف الخاطئ (Nuisance Trips) بنسبة كبيرة مقارنة بالأنظمة الأقدم، مع دعم كامل للاتصال عبر ناقل VMEbus القياسي.
Key Technical Specifications
| الخاصية الفنية | الوصف الدقيق |
| بنية النظام | Triple Modular Redundant (TMR) |
| توافق الناقل | VME 21-slot Rack |
| مدخلات السرعة | مخصصة لمستشعرات Magnetic Pickups |
| وظائف الحماية | Over-speed, Emergency Stop, Flame Detection |
| مخارج المرحلات | التحكم في صمامات الوقود (Fuel Solenoids) |
| التزامن | مزامنة زمنية دقيقة عبر IONet |
| الجهد التشغيلي | +5V DC (عبر ناقل VME) |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية داخل اللوحة |
| الترميز الرقمي | معالجة إشارات رقمية عالية السرعة |
(SOP Quality Transparency)
- الفحص البصري الدقيق: نبدأ بفحص الموصلات الخلفية (Pins) للتأكد من عدم وجود انحناءات، ومراجعة ملصق الإصدار (Artwork Revision) لمطابقته مع طلب العميل، مع فحص المكثفات للتأكد من عدم وجود انتفاخات جراء التخزين الطويل.
- اختبار التشغيل الحي: يتم تركيب اللوحة في “Test Rig” يحاكي بيئة Mark VI الفعلية، حيث نستخدم برنامج ToolboxST لمراقبة حالة الوحدة والتأكد من استجابتها للأوامر البرمجية.
- محاكاة إشارات الحماية: نقوم بحقن إشارات ترددية لمحاكاة سرعة التوربينات واختبار سرعة استجابة المرحلات (Relays) على اللوحة للتأكد من أنها تفتح وتغلق ضمن الإطار الزمني المحدد (Millisecond Range).
- مراجعة البرمجيات الثابتة: نتحقق من إصدار Firmware الموجود على الرقائق، وفي حال رغب العميل في إصدار محدد، يتم تحديثه أو مطابقته لضمان التوافق مع بقية نظام الـ Control.
- التغليف التخصصي: تُغلف اللوحة في أكياس مضادة للشحنات الكهربائية (ESD-Shielding) مع وضع ملصقات التحذير، وتوضع في صناديق مبطنة بمواد ممتصة للصدمات لضمان وصول الحساسات الإلكترونية بسلام.
(Technical Pitfall Guide)
- ❗ تعارض الإصدارات (H1A vs H1B): تأكد من مراجعة اللاحقة (Suffix) في الموديل؛ فبعض الإصدارات القديمة قد لا تدعم تحديثات برمجية معينة في النظام العام، مما قد يسبب خطأ “Hardware Mismatch”.
- ❗ إعدادات المعرف (ID/Address): قبل التركيب، راجع مفاتيح الضبط (DIP Switches) إن وجدت أو إعدادات العنوان على اللوحة؛ فنسيان مطابقتها للوحة القديمة سيمنع النظام من التعرف عليها (Communication Failure).
- ❗ مخاطر التفريغ الإلكتروستاتيكي: هذه اللوحة حساسة للغاية (High Sensitivity)؛ لمس المكونات بدون سوار معصم مؤرض قد يتسبب في تلف “صامت” يظهر بعد أسابيع من التشغيل.
- ❗ فحص كابلات التوصيل: في كثير من الأحيان تكون المشكلة في الكابل العريض (Ribbon Cable) الواصل بلوحة التوصيل (Terminal Board) وليس في IS215VPRO نفسها؛ تأكد من سلامة الأسنان قبل استبدال اللوحة.
Installation & Configuration Guide
- التحضير: قم بعمل “Upload” للإعدادات الحالية من النظام عبر برنامج Toolbox، وتأكد من فصل الطاقة عن Rack الـ VME (رغم أن بعض الأنظمة تدعم التبديل الساخن، إلا أننا لا ننصح به في وحدات الحماية).
- الاستخراج: اسحب المقابض البلاستيكية العلوية والسفلية للوحة القديمة للخارج بالتساوي؛ لا تسحب من المنتصف لتجنب التواء اللوحة المطبوعة.
- التركيب: قم بمطابقة موضع الـ Jumpers مع اللوحة الأصلية تماماً، ثم ادفع IS215VPRO بسلاسة داخل المجرى حتى تستقر المسامير الخلفية في مكانها، ثم أحكم ربط براغي التثبيت.
- التشغيل: بعد تشغيل الطاقة، راقب لمبات الـ LED؛ يجب أن ينتقل مؤشر “Status” إلى اللون الأخضر الثابت بعد عملية الـ Booting، ثم قم بعمل “Download” للإعدادات البرمجية من محطة الهندسة.
Frequently Asked Questions (FAQ)
- هل يمكنني استخدام IS215VPRO في نظام Mark VIe الأحدث؟
لا، هذه اللوحة مصممة خصيصاً لهيكلية VME الخاصة بنظام Mark VI. نظام VIe يستخدم وحدات I/O موزعة (Distributed) تعتمد على بروتوكول Ethernet بشكل مختلف كلياً.
- أنا أواجه “Voter Mismatch Error” بعد التركيب، ما السبب؟
هذا غالباً يعني أن القيم البرمجية أو نسخة الـ Firmware في اللوحة الجديدة تختلف عما هو موجود في القناتين الأخريين (S و T). يجب مزامنة الإعدادات عبر النظام لضمان تصويت القنوات بشكل صحيح.
- هل القطعة التي سأستلمها “جديدة” أم “مجددة”؟
بما أن GE توقفت عن إنتاج هذه السلسلة، فإننا نوفر وحدات “New Surplus” (فائض مخازن لم تستخدم) أو وحدات تم فحصها وإعادة اعتمادها مخبرياً، مع ضمان كامل لضمان استمرارية تشغيل محطتكم.
- كيف أتأكد أن اللوحة تدعم مستشعرات السرعة التي لدي؟
لوحة IS215VPRO مصممة للتعامل مع مستشعرات السرعة المغناطيسية القياسية المستخدمة في توربينات GE؛ إذا كانت لديك مستشعرات Active (تحتاج طاقة)، قد تحتاج لمراجعة لوحة التوصيل (Terminal Board) المقترنة بها.
