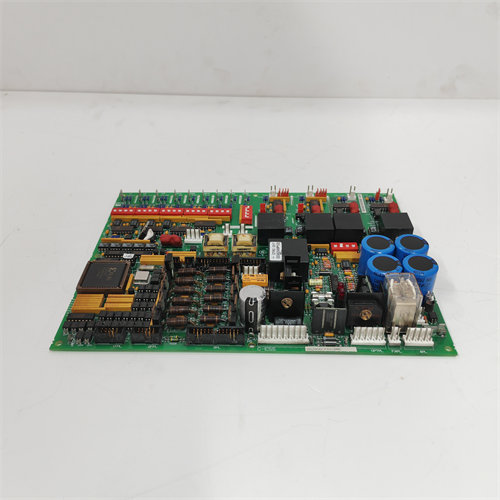

GENERAL ELECTRIC DS200RTBAG3AGC

الوصف

Product Introduction

تعتبر لوحة DS200RTBAG3AGC (المعروفة بكرت RTBA) بمثابة “الأيدي التنفيذية” والواجهة التلامسية الأكثر اعتمادية داخل نظام التحكم بالتوربينات Mark V وسلاسل القيادة الصناعية من جنرال إلكتريك. تتلخص الأهمية الهندسية الفائقة لهذه اللوحة في استقبال أوامر التبديل المنطقية الضعيفة من المعالجات المركزية وتحويلها فيزياوياً عبر مرحلات كهرومغناطيسية مدمجة (Electromechanical Relays) إلى قنوات فتح وغلق جافة (Dry Contacts) قادرة على قيادة وتوجيه الأحمال الحقلية الثقيلة، مثل صمامات تشغيل الوقود، ومراوح التبريد، ودوائر الإنذار الميكانيكية. إن حدوث أي تفحم في تلامسات هذه المرحلات أو انهيار في دوائر الحماية يؤدي فوراً إلى فشل تنفيذ أوامر الأمان التبادلية (Interlock Failure)، مما يجبر النظام على إطلاق أمر رحلة فصل وقائي للتوربين، وهو ما يجعل تأمين هذا الإصدار المحدث بمراجعته الكاملة G3AGC حيوياً لاستقرار محطات الطاقة والمنشآت النفطية في الشرق الأوسط.

تم بناء هذه البطاقة الفنية استناداً إلى هندسة الجيل الثالث المعززة، حيث يشير الحرف “C” في نهاية المراجعة G3AGC إلى إضافة طبقة حماية وترقية فنية إضافية للمكونات السطحية لتعزيز ثبات قنوات الترحيل الحرج. تم تزويد كل قناة مرحل بدوائر ترشيح ومخمدات قفزات الجهد (Snubber Circuits) المكونة من مكثفات ومقاومات سطحية مخصصة لإخماد القوس الكهربائي (Arc Suppression) الناشئ عن تبديل الأحمال الحثية الكبيرة. هذا التصميم يمنع ارتداد الضوضاء الكهرومغناطيسية إلى اللوحات الرقمية الحساسة في الخلفية، مما يمنح مهندسي الصيانة الميدانية في البيئات الصناعية ذات درجات الحرارة المرتفعة الطمأنينة الكاملة لتفادي الالتصاق الميكانيكي للمرحلات وضمان استجابة فورية في حالات الطوارئ.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري الصارم: بمجرد دخول اللوحة إلى معمل الجودة لدينا، تخضع لتدقيق مجهري شامل لفحص سلامة تلامسات المرحلات المدمجة، والتأكد من عدم وجود أي تفحم أو إذابة حرارية في أغطية البلاستيك الواقية، وتأكيد خلو مسارات النحاس العريضة من الشروخ. نتحقق بدقة من مطابقة الملصق الأصلي والمراجعة الهندسية الكاملة DS200RTBAG3AGC لضمان أصالة المنتج بنسبة 100%.
2. اختبار محاكاة تبديل المرحلات الحي (Relay Actuation Test): تُركب اللوحة داخل منصة اختبار تحاكي رف الإدخال والإخراج لنظام Mark V الفعلي. نقوم بضخ أوامر تشغيل متتالية للمرحلات ونقيس زمن الاستجابة (Switching Time) ومقاومة التلامس الداخلية (Contact Resistance) باستخدام أجهزة مالتيميتر دقيقة لضمان غلق وفتح القنوات بسلاسة وبدون أي تعليق ميكانيكي.
3. اختبار عزل ومقاومة الجهد العالي (Hi-Pot Testing): نُجري اختبار عزل كهربائي صارم بين ملفات تشغيل المرحلات ذات الجهد المنخفض وبين تلامسات الخرج الحقلية الحاملة للجهود المرتفعة، للتأكد من أن عوازل اللوحة تمنع تماماً أي تسريب للتيار قد يتسبب في حرق كروت المعالجة الرقمية المركزية بالموقع.
4. اختبار الإجهاد والتحمل الحراري الفني: تُترك اللوحة قيد التشغيل المستمر وتحت تبديل المخارج الكامل لمدة لا تقل عن 4 ساعات داخل غرفة حرارية مضبوطة؛ وذلك لمحاكاة ظروف الاحتباس الحراري العالية داخل خزانات التحكم المقفلة في الأجواء الصحراوية ببلدان الخليج وشمال أفريقيا وتوثيق ثبات الأداء بكاميرات حرارية.
5. التعبئة الصناعية المحمية بالكامل: تُنظف اللوحة بمواد كيميائية تخصصية لإزالة أي شوائب، وتُغلف داخل كيس تعبئة معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag) لحماية الملفات الحساسة مع كيس سحب الرطوبة، ثم تُثبت داخل رغوة واقية كثيفة ممتصة للصدمات في صندوق كرتوني متين مخصص لمشاق الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ تجاوز سعة تيار التلامسات (Contact Overload): لكل مرحل مدمج على هذه اللوحة سعة تيار قصوى محددة مصنعياً للتبديل (مثل أحمال الـ DC والـ AC). ربط أحمال حقلية تسحب تياراً أعلى من السعة التصميمة مباشرة دون استخدام مرحلات وسيطة (Interposing Relays) سيتسبب في صهر وتلاحم نقاط التلامس داخل المرحل فوراً وتدمير الكرت.
• ❗ خلط وتوجيه الكابلات الشريطية (Ribbon Cables): الكابلات الشريطية التي تنقل أوامر القدح من كرت المنطق إلى هذه اللوحة حساسة جداً. إزاحة الكابل بمقدار سن واحد أثناء التركيب المتسرع أو قلبه عن اتجاهه الصحيح يتسبب في تلامس خطوط تغذية ملفات المرحلات مع خطوط الإشارات، مما يؤدي لاحتراق بوابات التحكم فوراً فور تشغيل الباور.
• ❗ إغفال مطابقة ومراجعة الـ Jumpers يدوياً: تحتوي اللوحة على واصلات ميكانيكية صغيرة (Jumpers) لتحديد تهيئة المخارج (مثل اختيار تشغيل القناة كوحدات مفتوحة طبيعياً NO أو مغلقة طبيعياً NC أو مشتركة COM). تركيب اللوحة الجديدة مباشرة من علبتها دون نقل ومطابقة مواضع هذه الواصلات بدقة حرفية من لوحتك القديمة سيتسبب في عكس منطق الأمان وتوليد إنذارات كاذبة تمنع إقلاع المنظومة.
• ❗ الشد الميكانيكي المفرط لروزيتات الأسلاك السميكة: نظراً لأن كابلات التحكم المتجهة للحقل تكون ذات قطر سميك، فإن الضغط الزائد والمفرط باستخدام المفك أثناء ربطها في الروزيتة يتسبب في إحداث شروخ ميكرونية غير مرئية في مسارات النحاس المبطنة للبوردة تحت الروزيتة مباشرة، مما يؤدي إلى فقدان استجابة المرحل بشكل متقطع ومحير أثناء اهتزاز المعدة.

Installation & Configuration Guide

1. التحضير وتطبيق معايير الأمان القصوى (Pre-Installation): ⚠️ افصل مصدر الطاقة الرئيسي ومصادر تغذية المخارج الحقلية بالكامل عن خزانة التحكم (AC/DC) وطبق إجراءات القفل الفني والعزل الآمن (LOTO). ارتدِ سوار التأريض (ESD Wrist Strap) والتقط صوراً ماكرو عالية الوضوح لكافة التوصيلات الحقلية ومواضع الـ Jumpers قبل فك أي سلك.
2. استخراج اللوحة التالفة بحذر (Removal):

   قم بفك كابلات المخارج والأسلاك برفق باستخدام مفك معزول ومناسب لسن البرغي وقم بتمييز كل سلك برقم محطته وفازه بدقة (Labeling). انزع الموصلات الشريطية بالضغط على مشابك التثبيت الجانبية للخارج، ثم فك براغي التثبيت الهيكلية واسحب اللوحة ببطء وعمودياً من حواملها البلاستيكية العازلة.

3. نقل التكوين والتركيب الفيزيائي (Installation):

   ضع اللوحة الجديدة DS200RTBAG3AGC بجانب القديمة، وانقل مواضع كافة الـ Jumpers بدقة متناهية لمطابقة إعدادات منطق الأمان بموقعك. ثبّت اللوحة الجديدة فوق الحوامل البلاستيكية واضغط عليها برفق حتى تستقر، ثم أعد ربط براغي التثبيت الهيكلية دون إفراط، وأعد توصيل كابلات الشريط وإحكام غلق أجنحة الأمان عليها، ثم أعد توصيل أسلاك المخارج الحقلية بناءً على الصور التوثيقية.

4. الفحص والتشغيل التجريبي التدريجي (Testing):

   قم بتشغيل باور التحكم أولاً (مع ترك قواطع الأحمال الخارجية مفصولة). تحقق من خلو محطة الـ HMI من إنذارات أعطال كروت الخرج. قم بتنشيط المخارج تجريبياً من السوفتوير واستمع لصوت طقطقة المرحلات الميكانيكية للتأكد من استجابتها، وإذا كان كل شيء سليماً، أعد ربط الأحمال الخارجية وأدخل المعدة في الخدمة الفعلية.

Frequently Asked Questions (FAQ)

• س: اللوحة القديمة المتضررة في منشأتي تنتهي بالرمز G1A أو G3A، هل الموديل G3AGC المعروض متوافق معها؟
  • ج: نعم، الإصدار الكود الممتد G3AGC يمثل ذروة التحديث الهندسي للجيل الثالث من شركة GE، حيث يعالج مشكلات تآكل التلامسات ويضم حصانة حرارية وميكانيكية أعلى للفيوزات والمخمدات السطحية. اللوحة مصممة لتكون متوافقة تراجعياً (Backward Compatible) بالكامل ميكانيكياً وكهربائياً وتستطيع تركيبها كبديل مباشر ومستقر، بشرط نقل ومطابقة مواضع الـ Jumpers يدوياً بدقة حرفية من الكرت القديم.
• س: بعد تركيب اللوحة وتشغيل النظام، يظل أحد صمامات الملف اللولبي (Solenoid Valve) مفتوحاً باستمرار ولا يغلق، أين المشكلة؟
  • ج: من واقع خبرتنا الميدانية، يعود هذا العطل بنسبة 90% إما إلى حدوث تلاحم وصهر ميكانيكي داخلي (Welded Contacts) في نقاط تلامس المرحل نتيجة تعرضه لتيار بدء عالٍ (Inrush Current) من الصمام، أو بسبب عدم نقل ومطابقة موضع الجمبر الخاص بهذه القناة فبقيت في وضع مغلق طبيعياً (NC). راجع مواضع الـ Jumpers أولاً، وافحص سلامة نقاط التلامس بالملتيميتر.
• س: أنا مهندس مشتريات في منشأة طاقة، والقطعة متوقفة عن الإنتاج من المصنع، كيف تضمنون لي جودتها وأصالتها؟
  • ج: نحن نتفهم تماماً حساسية أنظمة التبادل والأمان؛ فبما أن شركة GE أوقفت تصنيع سلسلة Mark V، فإن كافة القطع المتاحة عالمياً تكون إما فائض مخازن غير مستخدم (Surplus New) أو مجددة ومفحوصة بالكامل (Refurbished). نحن نقوم باختبار كل لوحة تحت حمل التبديل الحي والضغط الحراري الكامل في مختبراتنا، ونرفق معها شهادة جودة وضماناً فنياً لمدة 12 شهراً لضمان تشغيلها الفوري بأمان في منشأتك.
• س: هل تحتاج اللوحة DS200RTBAG3AGC إلى برمجة أو تحميل ملفات سوفتوير قبل إدخالها في الخدمة؟
  • ج: لا، هذه اللوحة هي واجهة أجهزة صلبة لإنهاء وتوجيه مخارج المرحلات الميكانيكية (Hardware Relay Board) ولا تحتوي على معالجات دقيقة قابلة للبرمجة أو رقاقات ذاكرة تتطلب سوفتوير للكمبيوتر. إنها تعمل بمجرد تزويدها بالطاقة وإشارات القدح وضبط الجمبرز الميكانيكية بالشكل الصحيح لموقعك.
