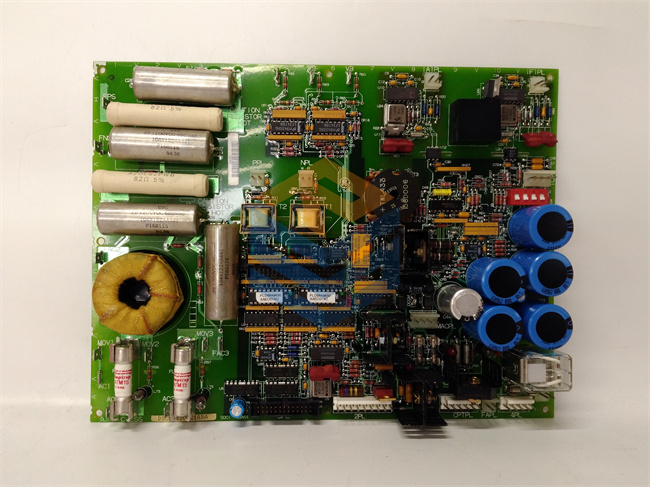

General Electric DS200TBQDG1ACC

الوصف

Product Introduction

تتبوأ لوحة DS200TBQDG1ACC (المعروفة بكرت TBQD) موقعاً هندسياً فريداً فائق الحرج، حيث تمثل نقطة الالتقاء الفيزيائية الأولى ومدخل البيانات الرئيسي لكافة الحساسات والمستشعرات الحقلية المتجهة إلى “عقول” التحكم بالتوربينات الغازية والبخارية طراز Mark V Speedtronic من جنرال إلكتريك. تتلخص الوظيفة المحورية لهذه اللوحة في العمل كمنصة إنهاء وتوزيع ذكية للإشارات التناظرية؛ حيث تستقبل القراءات الحساسة القادمة من الحقل مباشرة وتفرعها بالتزامن وبشكل معزول إلى نوى المعالجة الثلاثية المتوازية (R, S, T) لتمكين النظام من تطبيق خوارزمية التصويت الهندسي الثلاثي (Triple Modular Redundancy – TMR). إن حدوث أي تلف ميكروني في مسارات التوزيع على هذه اللوحة يتسبب فوراً في فقدان إشارات الحساسات وتوليد إنذارات عدم تطابق القراءات (Voting Mismatch Fault)، مما يجبر المنظومة على إطلاق أمر رحلة فصل اضطراري فوري (Turbine Trip) لحماية التوربين، وهو ما يضع منشآت الطاقة والنفط بالشرق الأوسط في حالة بحث مستمر عن هذا البديل المطابق لضمان استمرارية الإنتاج.

تم بناء هذه البطاقة الفنية بالاعتماد على مراجعة الهاردوير المستقرة G1ACC، حيث تم تزويد اللوحة بمكونات ترشيح مدمجة ومقاومات كبت الجهد العابر (MOVs) لحماية مسارات الإشارات الضعيفة من قفزات الجهد أو التداخل المغناطيسي (EMI) الناتج عن كابلات القدرة المحيطة بالخزانة. تحتوي اللوحة على روزيتات برغوية ثقيلة ومحطات توصيل لولبية تتيح لمهندسي الصيانة الميدانية ربط وتثبيت أسلاك الإشارات القادمة من الموقع بإحكام، بالإضافة إلى نقاط اختبار بارزة (Test Points) مدمجة على السطح تمنحهم القدرة على قياس وتحليل استقرار جهد الإشارة بلمحة بصرية واحدة وفحص سلامة خطوط التغذية دون فك الأسلاك، مما يقلل فترات التوقف والصيانة بشكل كبير.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري الصارم: بمجرد وصول اللوحة إلى قسم الجودة لدينا، تخضع لتدقيق مجهري شامل لفحص سلامة مسارات النحاس وتوزيع خطوط الإشارات المتوازية، والتأكد من خلو محطات الربط البرغوية والمقابس الشريطية من أي شروخ أو أتربة كربونية. نتحقق بدقة من مطابقة الملصق الأصلي والمراجعة الهندسية الفيدرالية الكاملة DS200TBQDG1ACC لضمان أصالة المنتج بنسبة 100%.
2. اختبار محاكاة توزيع وتفريع الإشارات الحي (Signal Distribution Test): تُركب اللوحة داخل منصة اختبار متكاملة تحاكي رف الإدخال والإخراج لنظام Mark V الفعلي. نقوم بحقن إشارات تناظرية قياسية دقيقة عند محطات الإنهاء ونقيس وصولها المتزامن والمتساوي تماماً إلى مخارج المعالجات الثلاثة (R, S, T) باستخدام أجهزة تحليل إشارات معايرة لضمان دقة تفريع الإشارة وعدم وجود أي تفاوت (Skew).
3. فحص العزل ومقاومة القصر الأرضي: نُجري اختبار عزل كهربائي صارم بين قنوات الإدخال الحقلية المعزولة وبين شاسيه اللوحة المعدني، للتأكد من أن عوازل اللوحة تمنع تماماً حدوث أي قصر أرضي (Ground Fault) قد يتسبب في تشويه قراءات الحساسات الحساسة في بيئة التشغيل الفعلي.
4. اختبار الإجهاد والتحمل الحراري الفني: تُترك اللوحة قيد التشغيل والاتصال المستمر وتحت حمل الإشارات الكامل لمدة لا تقل عن 4 ساعات داخل غرفة حرارية مضبوطة؛ وذلك لمحاكاة ظروف الاحتباس الحراري العالية داخل حاويات التحكم المقفلة في الأجواء الصحراوية ببلدان الخليج وشمال أفريقيا وتوثيق ثبات قراءات المقاومات السطحية بكاميرات حرارية.
5. التعبئة الصناعية المحمية بالكامل: تُنظف اللوحة بمواد كيميائية تخصصية لإزالة الشوائب، وتُغلف داخل كيس تعبئة معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag) لحماية مسارات الإشارات الحساسة مع كيس سحب الرطوبة، ثم تُثبت داخل رغوة واقية كثيفة ممتصة للصدمات في صندوق كرتوني متين مخصص لمشاق الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ إهمال فحص القصر في الحساسات الحقلية (Field Sensor Short): إذا تضررت لوحة الـ TBQD القديمة لديك نتيجة حدوث تماس كهربائي أو صاعقة في أحد المستشعرات بالموقع، فإن تركيب الكرت الجديد وتوصيل الأسلاك مباشرة دون قياس وفحص سلامة وعزل الحساسات الخارجية أولاً سيتسبب في احتراق مسارات القناة المقابلة في الكرت الجديد فوراً فور تشغيل الباور.
• ❗ خلط وتوجيه الكابلات الشريطية المتجهة للمعالجات: الكابلات الشريطية التي تنقل الإشارات الموزعة من هذه اللوحة إلى كروت المعالجة الثلاثية (R, S, T) حساسة جداً ولها ترتيب صارم. إزاحة الكابل بمقدار سن واحد أثناء التركيب المتسرع أو تبديل كابل النواة R مع النواة S سيتسبب في حدوث انهيار في نظام التصويت (Voting Failure) وفشل كامل في إقلاع المنظومة.
• ❗ إغفال مطابقة ومراجعة الـ Jumpers يدوياً: تحتوي اللوحة على واصلات ميكانيكية صغيرة (Jumpers) مخصصة لتهيئة خيارات تأريض شيلد كابلات الإشارة (Shield Grounding) أو تحديد نوع التغذية للحساسات. تركيب اللوحة الجديدة مباشرة من علبتها دون نقل ومطابقة مواضع هذه الواصلات بدقة حرفية من لوحتك القديمة سيتسبب في دخول ضوضاء عالية (Signal Noise) تشوه القراءات وتسبب فصلاً عشوائياً.
• ❗ الشد الميكانيكي المفرط لروزيتات الأسلاك اللولبية: يتسبب الضغط الزائد والمفرط باستخدام المفك أثناء ربط أسلاك الإشارات الحقلية في الروزيتة في إحداث شروخ ميكرونية غير مرئية في طبقات اللوحة المطبوعة تحت محطة الربط مباشرة، مما يؤدي إلى فقدان الإشارة بشكل متقطع ومحير أثناء اهتزاز المعدة.

Installation & Configuration Guide

1. التحضير وتطبيق معايير الأمان القصوى (Pre-Installation): ⚠️ افصل مصدر الطاقة الرئيسي والمساعد بالكامل عن خزانة التحكم (AC/DC) وطبق إجراءات القفل الفني والعزل الآمن (LOTO). ارتدِ سوار التأريض (ESD Wrist Strap) والتقط صوراً ماكرو عالية الوضوح لكافة الكابلات والأسلاك ومواضع الـ Jumpers قبل فك أي سلك من الروزيتات.
2. استخراج اللوحة التالفة بحذر (Removal):

   قم بفك أسلاك الإشارات برفق باستخدام مفك مناسب وقم بتمييز كل سلك برقم محطته بدقة (Labeling). انزع الموصلات الشريطية بالضغط على مشابك التثبيت الجانبية للخارج دون سحب الأسلاك بعنف، ثم فك براغي التثبيت الهيكلية الممسكة بالبوردة، واسحب اللوحة ببطء وعمودياً من حواملها.

3. نقل التكوين والتركيب الفيزيائي (Installation):

   ضع اللوحة الجديدة DS200TBQDG1ACC بجانب القديمة، وانقل مواضع كافة الـ Jumpers بدقة متناهية لمطابقة إعدادات تأريض الشيلد بموقعك تماماً. ثبّت اللوحة الجديدة في الرف، وأعد ربط براغي التثبيت الهيكلية بلطف، ثم أعد توصيل كابلات الشريط وإحكام غلق أجنحة الأمان عليها، ثم أعد توصيل أسلاك الإشارات الحقلية في محطاتها الصحيحة بناءً على الصور التوثيقية.

4. التدقيق والتشغيل التجريبي الآمن (Testing):

   قم بتشغيل باور التحكم أولاً (دون تشغيل التوربين). تحقق من خلو محطة الـ HMI من إنذارات عدم تطابق قراءات الحساسات (Voting Mismatch) واستقرار القراءات التناظرية لجميع القنوات. قم بمراجعة ثبات الإشارات من السوفتوير، وإذا كانت سليمة تماماً، يمكنك إدخال المعدة في الخدمة الفعلية.

Frequently Asked Questions (FAQ)

• س: اللوحة القديمة المتضررة في منشأتي تنتهي بالحروف G1A، هل الموديل G1ACC المعروض متوافق معها؟
  • ج: نعم، الإصدار الكود الممتد G1ACC يمثل مراجعة هندسية قياسية لاحقة (Later Revision) طرحتها GE لتعزيز حماية خطوط الإنهاء وتحسين مقاومة قفزات الجهد العابر. اللوحة مصممة لتكون متوافقة تراجعياً (Backward Compatible) بالكامل ميكانيكياً وكهربائياً وتستطيع تركيبها كبديل مباشر ومستقر، بشرط نقل ومطابقة مواضع الـ Jumpers يدوياً بدقة حرفية من كرتك القديم.
• س: بعد تركيب اللوحة وتشغيل النظام، يظهر لي إنذار (Analog Input Open Circuit) على فاز واحد فقط، ما السبب؟
  • ج: من واقع ممارساتنا الميدانية، يعود هذا الخطأ بنسبة 90% إما إلى وجود التواء أو انثناء في أحد سنون مقبس الكابل الشريطي المتجه من هذه اللوحة إلى كرت المعالجة الخاص بهذا الفاز (مثلاً النواة S)؛ مما منع وصول الإشارة المفرعة إليه، أو بسبب عدم إحكام ربط سلك الحساس في الروزيتة. افحص المقابس الشريطية وتأكد من سلامة السنون.
• س: أنا مهندس مشتريات في منشأة صناعية، والقطعة متوقفة عن الإنتاج من المصنع، كيف تضمنون لي جودتها وأصالتها؟
  • ج: نحن نتفهم تماماً حساسية أنظمة الإنهاء والتوزيع؛ فبما أن شركة GE أوقفت تصنيع سلسلة Mark V، فإن كافة القطع المتاحة عالمياً تكون إما فائض مخازن غير مستخدم (Surplus New) أو مجددة ومفحوصة بالكامل (Refurbished). نحن نقوم باختبار كل لوحة تحت حمل التوزيع الحي واختبار العزل في مختبراتنا، ونرفق معها شهادة جودة وضماناً فنياً لمدة 12 شهراً لضمان تشغيلها الآمن.
• س: هل تحتاج اللوحة DS200TBQDG1ACC إلى برمجة أو تحميل ملفات سوفتوير عبر الكمبيوتر قبل إدخالها في الخدمة؟
  • ج: لا، هذه اللوحة هي واجهة أجهزة صلبة لإنهاء وتوزيع الإشارات الحقلية (Hardware Termination Board) ولا تحتوي على معالجات دقيقة قابلة للبرمجة أو رقاقات ذاكرة تتطلب سوفتوير للكمبيوتر. إنها تعمل بمجرد تزويدها بالطاقة وإشارات الحساسات وضبط الجمبرز الميكانيكية بالشكل الصحيح لموقعك.
• س: كم يستغرق شحن هذه اللوحة الحرجة إلى منشآتنا الصناعية في منطقة الخليج أو شمال أفريقيا؟
  • ج: نحن نعلم أن توقف التوربينات يتسبب في خسائر فادحة؛ لذلك نشحن هذه القطع عبر حسابات الشحن الدولي السريع (مثل DHL أو FedEx) وتستغرق الرحلة عادة من 3 إلى 5 أيام عمل لتصل مباشرة إلى الموقع، مع توفير كافة وثائق التتبع والتخليص الجمركي الأولي لضمان سرعة الاستلام.
