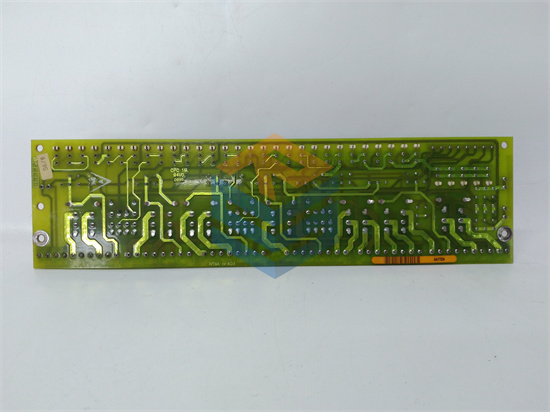

GENERAL ELECTRIC DS200SLCCG1AEG NSNP

الوصف

Product Introduction

في أنظمة الإثارة ومغيرات السرعة الضخمة من جنرال إلكتريك، يمثل استقرار تدفق البيانات والاتصال اللحظي بين اللوحات الإلكترونية شريان الحياة للمنظومة بالكامل؛ وهنا تبرز الأهمية التشغيلية الحرجة للوحة DS200SLCCG1AEG. تعمل هذه البطاقة كمحرك رئيسي لمعالجة اتصالات الشبكة المحلية (LAN Communication Processor)، حيث تتولى مسؤولية إدارة وتوجيه حزم البيانات البرمجية، وتنسيق الأوامر بين المعالج المركزي والدوائر الطرفية للحقل ببيئة عمل معزولة تماماً.

من واقع الخبرة الميدانية في معالجة أعطال كبائن GE الكلاسيكية، فإن الحروف اللاحقة “AEG” تشير إلى مراجعة هندسية متطورة للغاية عززت فيها GE فلاتر الحماية السطحية ومقاومة التداخل الكهرومغناطيسي العنيف (EMI) الناتج عن قفزات التيار في قنوات القدرة. ونظراً لأن هذه اللوحة تصنف كـ “NSNP” (مخزون فائض جديد بدون العبوة الأصلية)، فإننا نوليها عناية هندسية مضاعفة؛ حيث تحتوي اللوحة على فتحات مخصصة لرقاقات الـ PROM البرمجية ونقاط فحص فيزيائية (Test Points) تتيح للمهندسين مراقبة نبضات الساعة (Clock Signals) واستقرار التغذية المنطقية محلياً، مما يضمن إعادة دمجها في نظامكم بكفاءة تشغيلية مطلقة بنسبة 100%.

Key Technical Specifications

ℹ️ ملاحظة السعر الاسترشادي: يرجى الانتباه إلى أن هذه اللوحة تعد من المكونات الحيوية النادرة والنظام متوقف عن الإنتاج، ولذلك فإن الأسعار المعروضة هي أسعار تقريبية خاضعة للتحديث بناءً على توفر القطعة في السوق العالمي. للحصول على عرض سعر رسمي، دقيق ومناسب لميزانية الصيانة الخاصة بكم، يسعدنا جداً تواصلكم المباشر مع مهندسي المبيعات لدينا.

Installation & Configuration Guide

المرحلة الأولى: التخطيط والتحضير (الزمن المقدر: 20 دقيقة)

⚠️ تحذير أمان صارم: بما أن هذه اللوحة مسؤولة عن معالجة خطوط الاتصال الرئيسية بداخل الرف، فإن محاولة فكها أو تركيبها أثناء تشغيل الكابينة ستتسبب فوراً في حدوث صدمة اتصال (Communication Commotion) تطلق إنذار فصل طارئ وفوري للمحطة بالكامل (Total Plant Trip). يجب عزل طاقة التحكم (AC/DC Power) تماماً عن الرف المستهدف والتحقق من غياب الجهد قبل البدء.

الأدوات والمعدات المطلوبة في الموقع:

• سوار معصم مضاد للشحنات الاستاتيكية (ESD Wrist Strap) مؤرض بشكل صلب بهيكل الكابينة.
• جهاز قياس فني دقيق لمعاينة الجهد (Fluke Multimeter).
• أداة سحب الرقاقات الإلكترونية الدقيقة (IC Puller) لنقل رقاقات الـ PROM بأمان.
• ملصقات مرقمة وكاميرا الهاتف الذكي لتوثيق التهيئة الميدانية.

خطوات التوثيق الاحتياطي:

• التقط صوراً واضحة وعالية الدقة لكافة الجنابر (Jumpers) والمفاتيح الصغيرة (DIP Switches) على اللوحة القديمة قبل فكها. الخطأ في قفزة واحدة مسؤولة عن تحديد عنوان اللوحة على الشبكة (Node Address Configuration) سيجعل النظام يرفض التعرف على البطاقة الجديدة تماماً بعد التركيب.

المرحلة الثانية: تفكيك اللوحة القديمة (الزمن المقدر: 15 دقيقة)

1. فصل كابلات البيانات: افتح الأقفال البلاستيكية الجانبية للكابلات الشريطية العريضة بلطف، واسحبها بشكل مستقيم تماماً للخارج لحماية السنون الدقيقة من الانثناء أو الكسر.
2. تحرير اللوحة ميكانيكياً: قم بفك البراغي الأربعة المثبتة للّوحة على جدار الرف المعدني.
3. إخراج البطاقة: اسحب لوحة DS200SLCCG1AEG بحذر للخارج مع دعمها من الأطراف، وضَعها فوراً بداخل كيس واقٍ من الشحنات الاستاتيكية.

المرحلة الثالثة: إعداد وتركيب اللوحة الجديدة (الزمن المقدر: 20 دقيقة)

1. نقل رقاقات الـ PROM (الخطوة الذهبية): إذا كانت اللوحة الجديدة المستلمة لا تحتوي على رقاقات البرمجيات المدمجة، استخدم أداة سحب الـ IC بحذر شديد لنقل رقاقات الـ PROM الأصلية من اللوحة التالفة إلى الفتحات المتطابقة تماماً في اللوحة الجديدة. انتبه لاتجاه النتوء النصفي (Notch) على الرقاقة لمنع تركيبها بشكل مقلوب يحرقها فوراً عند التشغيل.
2. مطابقة ونقل الجنابر: ضع اللوحة القديمة بجانب اللوحة البديلة، وقم بمراجعة ونقل وضعية كل قفزة فيزيائية (Jumper) يدوية بدقة متناهية خطوة بخطوة بناءً على الصور التوثيقية.
3. التثبيت الفيزيائي وإعادة التوصيل: ثبت اللوحة الجديدة على الحوامل العازلة داخل الرف بواسطة البراغي، ثم أعد تركيب الكابلات الشريطية في منافذها المحددة مع إغلاق المشابك الجانبية بإحكام لضمان استقرار الاتصال.

المرحلة الرابعة: الفحص والتشغيل التجريبي (الزمن المقدر: 30 دقيقة)

• فحص ما قبل تطبيق الطاقة: استخدم جهاز الـ Multimeter للتحقق من عدم وجود قصر كهربائي (Short Circuit) بين خطوط التغذية والمنطقيات الرئيسية وخط الأرضي (GND).
• إطلاق تيار التحكم ومراقبة الـ LEDs: قم بتشغيل قاطع طاقة التحكم، وراقب مؤشرات الإضاءة التشخيصية باللوحة فوراً؛ يجب أن تضيء مصابيح الحالة الخاصة بالاتصال باللون الأخضر دليلاً على بدء تبادل البيانات المنطقية بنجاح.
• تحميل البرمجيات وتأكيد المزامنة: من خلال محطة المشغل (HMI)، قم بعمل “EEPROM Download” لتنزيل ملفات التعريف الخاصة بالشبكة المحلية، وتأكد من اختفاء كافة إنذارات فقدان الاتصال أو خلل ناقل البيانات (LAN / Comm Alarms). اترك النظام يعمل في وضع الاستعداد لمراقبة استقرار تدفق البيانات لمدة 30 من الدقائق قبل إعطاء الإذن النهائي لبدء تشغيل المعدة.

بصفتي خبيراً عاصر الكثير من المشاكل المعقدة في أنظمة اتصالات التوربينات ومغيرات السرعة، أشاركك أهم النقاط الفنية الحرجة لضمان عملية استبدال آمنة وبدون مفاجآت للوحة DS200SLCCG1AEG:

• ❗ فخ التوافق بين الحروف اللاحقة (AEG Suffix Core Match): ينتهي موديل هذه اللوحة بالرمز التعديلي “AEG”. تذكر جيداً: إذا كانت اللوحة القديمة التالفة لديك تحمل إصداراً أقدم مثل “G1A” أو “G1AE”، فإن الإصدار “AEG” يمثل مراجعة هندسية أحدث عالجت فيها GE استقرار تواقيت نقل البيانات عبر الشبكة. اللوحة متوافقة خلفياً، ولكن يجب عليك نقل رقاقات الـ PROM الأصلية الحاملة لبرمجيات الموقع بدقة، أو التأكد من تحديث ملفات التكوين عبر النظام ليتعرف المعالج على التعديل الأحدث دون إطلاق إنذار عدم توافق الهاردوير (Hardware Mismatch Alarm).
• ❗ خطورة تركيب رقاقات الـ PROM بشكل مقلوب: عند نقل رقاقات الـ PROM، تأكد من مطابقة العلامة النصف دائرية الموجودة على جسم الرقاقة مع الرسم المطبوع على القاعدة البلاستيكية للّوحة. إن تركيب الرقاقة بعكس الاتجاه (بزاوية 180 درجة) سيتسبب في إحداث قصر داخلي يؤدي لاحتراق الرقاقة فوراً وتدمير البرمجيات الأصلية للموقع، وهي برمجيات حرجة يصعب تعويضها إذا لم تكن هناك نسخة احتياطية خارجية.
• ❗ مخاطر تفريغ الشحنات الساكنة (ESD): يحتوي معالج الاتصالات وشرائح الذاكرة على بوابات منطقية فائقة الحساسية للشحنات غير المرئية. يمنع منعاً باتاً تداول اللوحة أو إمساكها من المنتصف دون ارتداء سوار الحماية المؤرض؛ الشحنات الاستاتيكية الصادرة من جسم الإنسان قد تضعف العزل الداخلي للمعالج، مما يتسبب في حدوث توقفات فجائية عشوائية في الاتصال (Comm Freeze) بعد أسابيع من التشغيل يصعب تتبع أسبابها.

نحن ندرك تماماً حجم المسؤولية والمخاوف المشروعة التي تواجه مهندسي المواقع وأقسام المشتريات عند شراء لوحات اتصالات نادرة لأنظمة تحكم وتوليد متوقفة عن الإنتاج وتندرج تحت تصنيف (NSNP) بدون كرتون المصنع. انطلاقاً من التزامنا الصارم بالمصداقية الهندسية الشفافة، تخضع كل لوحة DS200SLCCG1AEG لدينا لدورة فحص واختبار صارمة بالكامل قبل مغادرتها مستودعاتنا:

1. إجراءات الفحص والتحقق الأولي عند الاستلام

• تتبع الأصالة والمنشأ: يتم مراجعة وفحص الأرقام التسلسلية (Serial Numbers) ومطابقتها مع سجلات التصنيع المعتمدة من GE للتأكد من أن اللوحة قطعة أصلية 100% وليست مقلدة أو معاد تصنيعها.
• الفحص البصري والمجهري المكثف: نظرًا لعدم وجود العبوة الأصلية، نقوم بفحص اللوحة تحت مجهر إلكتروني عالي الدقة للتأكد التام من سلامة مسارات ناقل البيانات واللحامات السطحية للرقاقات، وخلوها تماماً من أي خدوش، أو آثار رطوبة، أو أكسدة ناتجة عن ظروف التخزين السابقة.

2. الفحص التشغيلي المباشر والمحاكاة (Live Comm & LAN Test)

• منصة اختبار الاتصالات المتوافقة: يتم تركيب اللوحة على محاكي اختبار فني يحاكي بدقة بنية كابينة التحكم وأنظمة الشبكة المحلية (LAN) من GE.
• اختبار تدفق وحزم البيانات: نقوم بتطبيق جهود التغذية القياسية ومراقبة استقرار مرحلة الإقلاع وتدفق البيانات عبر منافذ الاتصال والشريطية بواسطة راسم الإشارات (Oscilloscope) للتأكد من كفاءة معالج الاتصالات والرقاقات المدمجة في إرسال واستقبال الحزم بدون أي تأخير أو فقد (Data Packet Drop) وبنسبة 100%.
• اختبار الإجهاد والتشغيل المستمر: تترك اللوحة قيد التشغيل المستمر وتحت الحمل الافتراضي الكامل لمدة تزيد عن 24 ساعة في غرفة اختبار مضبوطة حرارياً لضمان استقرار أداء كافة الرقاقات والمكثفات وعدم حدوث أي انحراف أو توقف في الاتصال تحت درجات الحرارة المرتفعة.

3. اختبارات السلامة ومقاومة العزل الكهربائي

• قياس قوة العزل بجهد عالي: نستخدم أجهزة قياس العزل الفنية المتطورة للتأكد من أن عزل قنوات خطوط التغذية والمنطقيات عن مسارات الأرضي يتخطى 10 ميجا أوم ( >10MΩ ) عند جهد فحص 500 فولت تيار مستمر، مما يضمن أعلى حماية لكابينتكم ضد أي تسريب تيار.

4. التعبئة الفنية البديلة وإصدار شهادة الموثوقية

• بعد اجتياز كافة بنود الفحص بنجاح، يوقع المهندس المسؤول تقرير الاختبار الفني (Test Report) المرفق باللوحة. ولتعويض غياب كرتون المصنع، تغلف اللوحة بعناية فائقة داخل أكياس جديدة محكمة الغلق مانعة تماماً للشحنات الساكنة (ESD Protected Packaging)، ثم توضع في صناديق كرتونية سميكة وجديدة مدعمة بالفوم الكثيف الممتص للصدمات لحمايتها بنسبة 100% أثناء الشحن الدولي السريع للمصانع ومحطات الطاقة في الشرق الأوسط وشمال إفريقيا، تأكيداً لالتزامنا الدائم بالجودة والشفافية الفنية المطلقة.
