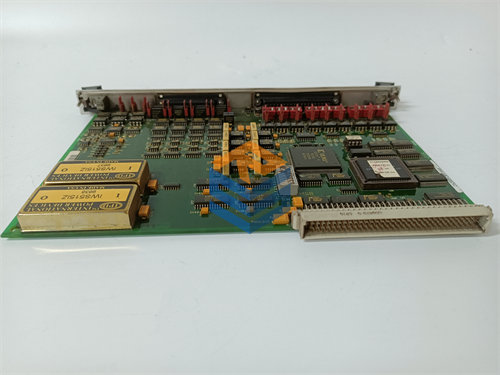

GENERAL ELECTRIC DS200SLCCG3A

الوصف

Product Introduction

تتبوأ لوحة DS200SLCCG3A (المعروفة بكرت SLCC) موقع الصدارة كمسؤول الاتصالات الشبكية الأول والعمود الفقري لتبادل البيانات داخل أنظمة القيادة الكهربائية وإثارة المولدات والتحكم بالتوربينات طراز Mark V Speedtronic من جنرال إلكتريك. تتلخص الوظيفة الهندسية فائقة الأهمية لهذه اللوحة في إدارة وتوجيه تدفق البيانات عبر الشبكة المحلية (LAN) الخاصة بالمنظومة؛ حيث تعمل كواجهة ربط ذكية تتيح للوحة التحكم المركزية (مثل كرت SDCC) إرسال واستقبال الأوامر اللحظية والتقارير التشغيلية ومزامنتها مع محطات التشغيل (HMI) وبقية الرفوف التابعة. إن حدوث أي عطل أو فقدان لحزم البيانات على هذه اللوحة يتسبب فوراً في انهيار شبكة الاتصال الداخلي للدرایف (Drive Net Comm Fault)، مما يترتب عليه فصل اضطراري وفوري للمنظومة لضمان الأمان، وهو ما يضع المنشآت الحيوية في الشرق الأوسط في حالة بحث دائم عن هذا البديل المطابق لضمان استمرارية تشغيل التوربينات.

تم بناء هذه البطاقة الفنية بالاعتماد على هندسة الجيل الثالث (G3) المحدثة لتعزيز ثبات قنوات الاتصال وحمايتها من التداخل الكهرومغناطيسي الشديد الناشئ عن كابلات القدرة المحيطة. يتميز الموديل DS200SLCCG3A باحتوائه على شاشة عرض برمجية رقمية صغيرة (7-Segment Display) ومصابيح LED تشخيصية مدمجة مباشرة على حافة اللوحة الفنية؛ مما يمنح مهندسي الصيانة الميدانية القدرة على قراءة أكواد الأعطال اللحظية وفحص حالة الشبكة بلمحة بصرية واحدة، وتفادي فترات التوقف الطويلة والمكلفة للموقع.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري الصارم: بمجرد دخول اللوحة إلى معمل الجودة لدينا، تخضع لتدقيق مجهري شامل لفحص سلامة مسارات النحاس وتأكيد خلو مقابس الذاكرة ومنافذ الشبكة والشاشة الرقمية من أي شروخ أو عيوب تشغيلية. نتحقق بدقة من مطابقة الملصق الأصلي والمراجعة الهندسية الفيدرالية DS200SLCCG3A لضمان أصالة المنتج بنسبة 100%.
2. اختبار محاكاة حقن البيانات والربط الشبكي الحي (LAN Comm Test): تُركب اللوحة داخل رف اختبار متكامل يحاكي بيئة تشغيل نظام Mark V الفعلي. نقوم بإنشاء شبكة اتصال محلية وضخ حزم بيانات تجريبية متتالية، ونقيس سرعة نقل البيانات ونسبة الفقد (Packet Loss) باستخدام أجهزة تحليل بروتوكولات متطورة للتأكد من استقرار الاتصال وخلوه من التقطع.
3. فحص العزل ومقاومة الجهد الكهربائي: نُجري اختبار عزل كهربائي (Hi-Pot) بين مسارات البيانات والاتصالات وشاسيه اللوحة المعدني، للتأكد من أن عوازل اللوحة تمنع تماماً تسرب أي تيارات عابرة قد تتسبب في تلف معالجات التحكم الرقمية الحساسة بالموقع.
4. اختبار الإجهاد والتحمل الحراري الفني: تُترك اللوحة قيد التشغيل والاتصال المستمر تحت حمل البيانات الكامل لمدة لا تقل عن 4 ساعات داخل غرفة حرارية مضبوطة؛ وذلك لمحاكاة ظروف الاحتباس الحراري العالية داخل حاويات التحكم المقفلة في الأجواء الصحراوية ببلدان الخليج وشمال أفريقيا وتوثيق ثبات قراءات الشاشة الرقمية بكاميرات حرارية.
5. التعبئة الصناعية المحمية بالكامل: تُنظف اللوحة بمواد كيميائية تخصصية لإزالة الشوائب، وتُغلف داخل كيس تعبئة معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag) لحماية رقاقات الاتصال الحساسة مع كيس سحب الرطوبة، ثم تُثبت داخل رغوة واقية كثيفة ممتصة للصدمات في صندوق كرتوني متين مخصص لمشاق الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ خطر تشغيل الكرت فارغاً بدون رقاقات الذاكرة (EPROMs): كرت الـ SLCC يشحن من علبته وهو فارغ من بروتوكولات الاتصال والتكوين الشبكي الخاص بموقعك. يجب فك رقاقات الذاكرة الوميضية (EPROMs) الأصلية التي تحتوي على السوفتوير وعناوين الشبكة من الكرت القديم ونقلها بدقة حرفية إلى الكرت الجديد؛ وبدون هذه الخطوة لن يقلع الكرت وستظهر لك شاشة الـ HMI خطأ في الاتصال فوراً.
• ❗ فخ عكس اتجاه تركيب رقاقات الذاكرة (Notch Mismatch): عند نقل رقاقات الذاكرة، انتبه بشكل صارم لاتجاه الدليل النصف دائري المحفور على حافة الرقاقة (Notch) ومطابقته مع الرسم الموجود على المقبس؛ تركيب الرقاقة بشكل مقلوب وعكس الاتجاه الصحيح سيتسبب في احتراق الرقاقة فوراً وتدمير البرمجيات والموقع بالكامل فور تشغيل الباور.
• ❗ تفريغ الشحنات الساكنة يدمر رقاقات الاتصال (ESD Hazard): يحتوي هذا الكرت على رقاقات اتصالات دقيقة فائقة الحساسية للشحنات الاستاتيكية؛ لمس اللوحة بيد عارية دون ارتداء سوار التأريض (ESD Wrist Strap) الموصول بالشاسيه قد يفرغ شحنة ساكنة غير محسوسة تدمر البوابات الداخلية للمعالج وتتسبب في حدوث أعطال شبكية متقطعة ومحيرة لاحقاً.
• ❗ إغفال مطابقة ومراجعة الـ Jumpers يدوياً: تحتوي اللوحة على واصلات ميكانيكية صغيرة (Jumpers) لتحديد خيارات تهيئة الشبكة وعناوين الاتصال (Node Address). تركيب اللوحة الجديدة مباشرة من علبتها دون نقل ومطابقة مواضع هذه الواصلات بدقة حرفية من لوحتك القديمة سيتسبب في حدوث تعارض في العناوين (Address Conflict) وفشل المنظومة في التعرف على الكرت.

Installation & Configuration Guide

1. التحضير والنسخ الاحتياطي الشامل (Pre-Installation): ⚠️ افصل مصدر الطاقة الرئيسي والمساعد بالكامل عن خزانة التحكم (AC/DC) وطبق إجراءات القفل الفني والعزل الآمن (LOTO). ارتدِ سوار التأريض (ESD Wrist Strap) والتقط صوراً عالية الدقة لمواضع رقاقات الذاكرة والـ Jumpers والكابلات الشريطية وشاشة العرض قبل فك أي جزء.
2. استخراج اللوحة التالفة بحذر (Removal): قم بفك الكابلات الشريطية برفق بالضغط على مشابك القفل الجانبية للخارج دون سحب الأسلاك بعنف. فك براغي التثبيت الهيكلية الممسكة بالبوردة، واسحب اللوحة ببطء وعمودياً من موجهاتها، وضعتها فوراً على السطح الواقي المضاد للاستاتيكية.
3. نقل التكوين والتركيب الفيزيائي (Installation): استخدم أداة سحب الآي سي (IC Puller) لنقل رقاقات الذاكرة الوميضية (EPROMs) من اللوحة القديمة إلى اللوحة الجديدة مع مطابقة اتجاه النوتش بدقة 100%. نقل مواضع كافة الـ Jumpers لتطابق اللوحة القديمة تماماً. ثبّت اللوحة الجديدة في الرف، وأعد ربط براغي التثبيت برفق، ثم أعد توصيل كابلات الشريط وإحكام غلق أجنحة الأمان عليها.
4. التدقيق والتشغيل التجريبي الآمن (Testing): قم بتشغيل باور التحكم أولاً (دون تشغيل المحرك). راقب الشاشة الرقمية المدمجة على الكرت وتأكد من عرضها لكود التشغيل الطبيعي (Normal Status Code) وخلو شاشة الـ HMI من إنذارات أعطال الاتصال. إذا استقر الاتصال تماماً وبدون أي فقد للبيانات، يمكنك إدخال المعدة في الخدمة الفعلية.

Frequently Asked Questions (FAQ)

• س: اللوحة القديمة المتضررة في منشأتي تنتهي بالحروف G1A، هل الموديل G3A المعروض متوافق معها؟
  • ج: نعم، الانتقال من الجيل الأول (G1) إلى الجيل الثالث (G3) يمثل ترقية هندسية رسمية من شركة GE لعلاج مشكلات فقدان حزم البيانات وتحسين الاستقرار الحراري للرقاقات. اللوحة مصممة لتكون متوافقة تراجعياً (Backward Compatible) بالكامل ميكانيكياً وكهربائياً وتستطيع تركيبها كبديل مباشر ومستقر، بشرط نقل ومطابقة رقاقات الذاكرة الأصلية (EPROMs) والـ Jumpers يدوياً من كرتك القديم.
• س: بعد تركيب اللوحة وتشغيل النظام، يظهر لي خطأ (LAN Communication Timeout) على شاشة الـ HMI، ما السبب؟
  • ج: من واقع ممارساتنا الميدانية، يعود هذا الخطأ بنسبة 90% إما إلى نسيان فك ونقل رقاقات الذاكرة الوميضية (EPROMs) الأصلية التي تحتوي على عناوين ومعايرات الشبكة من كرتك القديم التالف، أو بسبب عدم نقل ومطابقة مواضع الـ Jumpers المسؤولة عن تحديد عنوان العقدة (Node ID)؛ مما يمنع الشبكة من التعرف على الكرت الجديد.
• س: أنا مهندس مشتريات في منشأة صناعية، والقطعة متوقفة عن الإنتاج من المصنع، كيف تضمنون لي جودتها وأصالتها؟
  • ج: نحن نتفهم تماماً حساسية أنظمة الاتصالات؛ فبما أن شركة GE أوقفت تصنيع سلسلة Mark V، فإن كافة القطع المتاحة عالمياً تكون إما فائض مخازن غير مستخدم (Surplus New) أو مجددة ومفحوصة بالكامل (Refurbished). نحن نقوم باختبار كل لوحة تحت حمل الاتصال الحي والضغط الحراري الكامل في مختبراتنا، ونرفق معها شهادة جودة وضماناً فنياً لمدة 12 شهراً لضمان تشغيلها الفوري بأمان في منشأتك.
• س: هل يتطلب كرت الـ SLCC برمجة خاصة من خلال برمجيات الكمبيوتر بعد تركيبه؟
  • ج: لا تحتاج إلى إعادة كتابة أكواد برمجية؛ لأن نظام التشغيل بالكامل ومعايرات الشبكة مخزنة فيزياوياً داخل رقاقات الذاكرة الوميضية (EPROMs) القابلة للإزالة. بمجرد نقل هذه الرقاقات الأصلية من لوحتك القديمة وإعادة تركيبها في الكرت الجديد، سيتتعرف المنظومة عليه وتعمل فوراً دون الحاجة لأي برمجة إضافية.
• س: كم يستغرق شحن هذه اللوحة الشبكية الحرجة إلى منشآتنا الصناعية في منطقة الخليج أو شمال أفريقيا؟
  • ج: نحن نعلم أن توقف المنظومة يتسبب في خسائر فادحة؛ لذلك نشحن هذه القطع عبر حسابات الشحن الدولي السريع (مثل DHL أو FedEx) وتستغرق الرحلة عادة من 3 إلى 5 أيام عمل لتصل مباشرة إلى الموقع، مع توفير كافة وثائق التتبع والتخليص الجمركي الأولي لضمان سرعة الاستلام والتشغيل.
