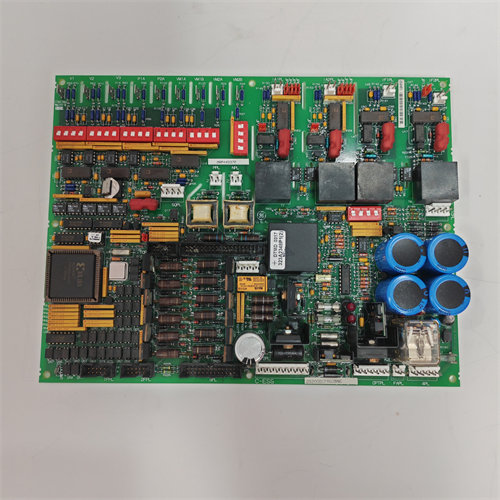

GENERAL ELECTRIC DS200TCCBG3BED NSNP

الوصف

Product Introduction

في منصات التحكم بالتوربينات ومغيرات السرعة الكبيرة من جنرال إلكتريك، تمثل اللوحة DS200TCCBG3BED (المعروفة باختصار TCCB) مركز التنسيق المشترك لإشارات الإدخال والإخراج الحيوية. تأخذ هذه اللوحة على عاتقها معالجة طيف واسع من الإشارات التناظرية المعقدة القادمة من حساسات الحرارة (مثل محولات الطاقة والمزدوجات الحرارية Thermocouples)، بالإضافة إلى الإشارات الرقمية، وتصفيتها وتحويلها إلى صيغ رقمية يفهمها المعالج الرئيسي للنظام. من واقع الممارسات الميدانية، فإن هذه اللوحة تتعرض لإجهادات مستمرة نتيجة تقلبات درجات الحرارة داخل الكابينة أو التداخلات الموجية، مما قد يتسبب في إنذارات بفشل قراءة الحساسات (Analog Input Diagnostic Fault) يؤدي بدوره إلى خروج المعدة عن الخدمة.

تتميز اللوحة بكونها من الجيل الثالث G3 المزود باللاحقة الوظيفية المركبة “BED”. تمثل هذه اللاحقة ترقية هندسية تراكمية من المصنع (Factory Suffix Modification)؛ حيث تم تعديل وتحديث بعض المكونات السطحية (SMD) لتعزيز دقة القراءة التناظرية وتقليل نسبة الانحراف الحراري (Thermal Drift)، مما يجعلها شديدة الاستقرار في غرف التحكم ذات الأجواء المتغيرة. الرمز “NSNP” في طلب التوريد يعني بشكل مباشر (New Surplus No Package)، وهو ما يشير إلى أن القطعة عبارة عن مخزون فائض جديد تماماً وغير مستخدم، ولكنها لا تأتي في صندوق كرتون المصنع الأصلي؛ مما يوفر بديلاً اقتصادياً ممتازاً وبنفس مستويات الموثوقية والأداء الميداني الفوري.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري المتقدم: بالرغم من تصنيف اللوحة كـ NSNP، تخضع فور سحبها لفحص مجهري شامل للتأكد التام من سلامة اللحامات السطحية لكافة المكثفات والرقاقات، والتحقق من عدم وجود أي خدوش ميكانيكية أو أتربة في المقابس، مع مطابقة الكود الكامل DS200TCCBG3BED.
2. اختبار حقن الإشارات التناظرية (Analog Loop Simulation): يتم تركيب اللوحة على منصة اختبار معزولة تحاكي ناقل الـ Mark V. نقوم بحقن قيم جهد وتيار ملي أمبير دقيقة ومحاكاة قراءات حرارية ومراقبة دقة التحويل الرقمي؛ (نتأكد من أن حد التفاوت يقترب من الصفر لتطابق معايير GE الأصلية).
3. فحص قنوات الاتصال والاتصال البيني: يتم فحص كفاءة نقل البيانات عبر المقابس الشريطية والتأكد من عدم وجود أي خطأ تعارض في العناوين الرقمية (Bus Communication Integrity).
4. التحقق من نقاط الفحص والجهد الداخلي: نستخدم ملتيميترات رقمية معايرة لقياس استقرار منظمات الجهد المدمجة على البوردة لضمان توفير طاقة نقية للدوائر الحساسة.
5. التعبئة الفنية التعويضية الصارمة: نظراً لعدم توفر العبوة الأصلية (معيار NSNP)، يتم لف اللوحة أولاً في كيس فضي سميك مفرغ ومقاوم للشحنات الساكنة (ESD Shielding Bag)، ثم تُوضع في صندوق كرتوني جديد ومصمم خصيصاً ومبطن برغوة النيوبرين سميكة الكثافة لحمايتها تماماً أثناء الشحن الدولي السريع.

(Technical Pitfall Guide)

• ❗ فخ تهيئة قنوات الحساسات (Jumper Configuration): تحتوي لوحة الـ TCCB على مصفوفة معقدة من الـ Jumpers الفيزيائية لتحديد نوع الحساس المتصل (مثلاً الاختيار بين نوع Thermocouple J أو K أو حساس RTD). تشغيل اللوحة الجديدة بإعدادات المصنع الافتراضية دون نقل وضعيات الـ Jumpers بدقة 1:1 من اللوحة القديمة سيتسبب في قراءات حرارية خاطئة تماماً تؤدي لرحلة اضطرارية (False Trip) للتوربين.
• ❗ احذر اعوجاج الدبابيس الداخلية للمقابس: الموصلات الشريطية العالية الكثافة على بوردة الـ TCCB تحتوي على عشرات الدبابيس الدقيقة القريبة من بعضها. إدخال الكابل الشريطي بزاوية مائلة أو استخدام قوة مفرطة يؤدي إلى انحناء أحد الدبابيس وتلامسه مع الدبوس المجاور، مما يسبب قصر في ناقل البيانات يسقط قنوات كاملة عن الخدمة.
• ❗ مخاطر الكهرباء الساكنة (ESD) على الدوائر التناظرية: رقاقات التحويل التناظرية-الرقمية (A/D Converters) المدمجة حساسة للغاية للشحنات الساكنة غير المحسوسة باليد العارية. لا تقم بلمس منتصف البوردة بيدين عاريتين أبداً؛ امسكها دائماً من الحواف البلاستيكية أو الإطار الخارجي مع الالتزام التام بارتداء سوار المعصم المؤرض (ESD Wrist Strap).
• ❗ خلط الأسلاك عند المحطات الطرفية: ترتبط هذه اللوحة بإنهاء العديد من الأسلاك القادمة من الحقل. تأكد من وسم وتوثيق كل سلك مرن قبل فكه؛ حيث أن ربط سلك طاقة في قناة قراءة إشارة منخفضة الجهد سيحرق الدوائر الداخلية للوحة الجديدة فوراً.

Installation & Configuration Guide

1. التحضير (Pre-Installation): ⚠️ قم بفصل طاقة التحكم تماماً عن الكابينة (AC & DC Power) وتأكد من تطبيق إجراءات السلامة الصارمة والقفل والوسم (LOTO). التقط صورة فوتوغرافية واضحة عالية الدقة لتوثيق اتجاهات الكابلات الشريطية ومواضع الـ Jumpers الحالية بدقة قبل البدء في أي خطوة فك.
2. الاستخراج (Removal): افصل الكابلات الشريطية برفق بالضغط على مشابك التثبيت الجانبية البلاستيكية البيضاء. فك الأسلاك الميدانية من المحطات اللولبية (إن وُجدت). فك براغي التثبيت الصغيرة التي تربط اللوحة بالشاسيه، واسحب اللوحة القديمة بحذر وبشكل مستقيم للخارج، وضعها على مفرش عازل للشحنات.
3. التركيب (Installation): نقل كافة وضعيات الـ Jumpers من اللوحة القديمة إلى اللوحة الجديدة DS200TCCBG3BED بدقة مطلقة وبنفس الاتجاه. ثبت اللوحة الجديدة داخل مجاري الشاسيه واربط البراغي بشكل متقاطع ومتوازن، ثم أعد توصيل الأسلاك اللولبية والكابلات الشريطية بإحكام ومطابقتها التامة للتوثيق الفوتوغرافي المتخذ.
4. التشغيل (Testing): ارفع طاقة التحكم تدريجياً (قبل تشغيل التوربين فعلياً). راقب شاشة الـ HMI الرئيسية للموقع؛ يجب أن تختفي إنذارات الـ “Analog I/O Fault” ويسمح النظام بعمل Reset كامل. تحقق من قيم القراءات الحرارية والضغط على الشاشة للتأكد من مطابقتها للواقع ومن استقرار أداء اللوحة الجديدة.

Frequently Asked Questions (FAQ)

• س: ماذا يعني الرمز “NSNP” المذكور في كود هذا التوريد؟
  • ج: يشير الاختصار “NSNP” إلى (New Surplus No Package)، مما يعني أن اللوحة جديدة تماماً وفائضة من المخازن ولم تُستخدم قط، ولكنها لا تحتوي على الصندوق الكرتوني الأصلي لشركة GE. نحن نقوم بتعبئتها فنيّاً بأعلى معايير الحماية لضمان وصولها سليمة وجاهزة للعمل بنسبة 100%.
• س: نظام الـ HMI يعطي إنذار “Thermocouple Open Circuit” بعد التركيب، ما السبب؟
  • ج: من واقع الخبرة الميدانية، يعود هذا الإنذار لسببين: إما أن أحد أسلاك الحساسات الدقيقة لم يتم إحكام ربطه في المحطة اللولبية، أو أن الـ Jumpers الخاصة بتحديد نمط الحساس (Thermocouple Type Selection) على اللوحة الجديدة لم يتم نقلها وتعديلها لتطابق اللوحة القديمة.
• س: هل يمكن استخدام اللوحة البديلة DS200TCCBG3BED بدلاً من لوحة قديمة تنتهي بالرمز “G3A”؟
  • ج: نعم، اللاحقة “BED” تمثل إصداراً هندسياً محدثاً وتراكمياً من قِبل شركة GE يتضمن تحسينات في استقرار المكونات وتقليل الانحراف الحراري للإشارات التناظرية، وهي متوافقة تراجعياً بالكامل (Fully Backward Compatible) ميكانيكياً وكهربائياً وتستبدل الإصدارات الأقدم مباشرة دون حاجة لتعديل البرمجيات.
• س: هل تحتوي هذه اللوحة على ذاكرة مدمجة تتطلب شحن ملفات برمجية (Firmware) قبل تشغيلها؟
  • ج: لا، هذه اللوحة عبارة عن بوردة واجهة معالجة وتوجيه إشارات صلبة (Hardware-Based I/O Board)؛ لا تحتوي على معالجات مركزية مستقلة تتطلب برمجة خارجية، والتوافق التشغيلي يعتمد كلياً على التوصيل السليم والضبط الدقيق للـ Jumpers الفيزيائية لمطابقة جهد وإشارات الموقع.
• س: كيف تضمنون موثوقية هذه الكروت بالنظر إلى توقف إنتاجها الرسمي من قِبل شركة GE؟
  • ج: نحن ندرك أن دقة معالجة الإشارات التناظرية هي أساس أمان واستقرار التوربين؛ لذلك تخضع كل لوحة نوردها لاختبارات دقيقة لقياس استمرارية القنوات وفحص محاكاة الإشارات التناظرية تحت إشراف مهندسين فنيين مختصين، ونوفر معها ضماناً استبدالياً كاملاً لمدة 12 شهراً تأميناً لعملياتكم الصناعية.
