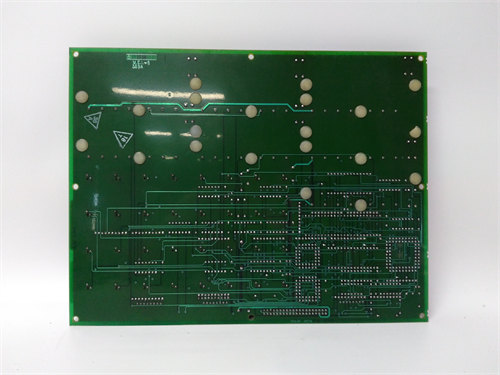

GENERAL ELECTRIC DS200TCQAG1BHF-W01 NSNP

الوصف

Product Introduction

تعتبر لوحة DS200TCQAG1BHF-W01 (المعروفة بكرت TCQA) بمثابة “الجهاز العصبي الحسي” الأكثر دقة وحيوية داخل أنظمة التحكم بالتوربينات الغازية والبخارية من جنرال إلكتريك طراز Mark V Speedtronic. تكمن الأهمية الهندسية القصوى لهذه اللوحة في قدرتها الفائقة على معالجة وتكييف الإشارات التناظرية (Analog Signals) المعقدة والحساسة القادمة من الحقل مباشرة، مثل قراءات الاهتزاز، ومستشعرات الضغط الجزيئي، وتدفق السوائل. يقوم الكرت بتنقية هذه الإشارات وتحويلها إلى قيم رقمية معزولة يتم ضخها بالتزامن إلى نوى المعالجة الثلاثية (R,S,T). إن أي تراجع في دقة المكونات السطحية أو تلف في مكبرات العمليات على هذه اللوحة يتسبب فوراً في حدوث عدم تطابق في القراءات بين المعالجات (Voting Mismatch)، مما يجبر النظام على إطلاق أمر فصل اضطراري فوري لمنع حدوث احتراق غير متزن في التوربين.

تم بناء هذه اللوحة بالاعتماد على مراجعة الهاردوير المتطورة G1BHF بالإضافة إلى كود التعديل الفني المقاوم للأعطال W01، والذي دمج أحدث تقنيات ترشيح التداخل الكهرومغناطيسي (EMI) الناشئ عن كابلات ومحولات القدرة المجاورة في الرف. ونظراً لأن القطع المتاحة حالياً تصنف كـ NSNP (New Surplus No Package)، فإنها تمثل كنزاً فنياً لمهندسي المشتريات والصيانة في المصانع الكبرى بالشرق الأوسط؛ حيث تمنحهم الفرصة لتأمين قطعة أصلية غير مستخدمة تماماً لاستعادة الاستقرار الكامل للأنظمة التناظرية دون تحمّل الأكلاف الطائلة لاستبدال الأنظمة وتحديثها بشكل كلي.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والهيكلي الدقيق (NSNP Verification): نظراً لأن اللوحة تصنف كـ NSNP (جديدة بدون علبتها الأصلية)، فإنها تخضع لتدقيق مجهري صارم ومضاعف للتأكد المطلق من عدم تركيبها في أي موقع سابقاً، والتحقق الفني من سلامة كافة دبابيس المقابس الشريطية، وخلو مسارات التناظري الدقيقة من أي خدوش، ومطابقة الكود والملصق التعريفي الأصلي DS200TCQAG1BHF-W01 بنسبة 100%.
2. اختبار محاكاة حقن الإشارات التناظرية (Analog Signal Integrity Test): تُركب اللوحة داخل رف اختبار معزول يحاكي بيئة تشغيل نظام Mark V الفعلي. نقوم بحقن إشارات تماثلية قياسية ودقيقة (مثل 4-20 mA و 0-10 VDC) ونقيس كفاءة التحويل الرقمي ومستوى التوهين باستخدام أجهزة تحليل رقمية معايرة لضمان استقرار دقة التحويل وبدون أدنى انحراف (Drift).
3. فحص تبادل البيانات ورقاقات الذاكرة: نتحقق من سلامة خطوط الاتصال وقدرة المقابس على قراءة حزم البيانات المخزنة يدوياً عبر رقاقات الذاكرة، لضمان خلو عملية نقل الإشارات من أي فقدان للنبضات الرقمية بين الكرت ونواة المعالجة المركزية الخلفية.
4. اختبار الإجهاد والتحمل الحراري الفني: تُترك اللوحة قيد التشغيل والتحميل الكامل للإشارات لمدة لا تقل عن 4 ساعات داخل غرفة حرارية مضبوطة؛ وذلك للتأكد من ثبات دقة المكبرات التشغيلية وعدم تذبذب القراءات نتيجة الارتفاع الطبيعي لدرجات الحرارة المحيطة بالخزانات في البيئات الصحراوية الحارة ببلدان الخليج وشمال أفريقيا.
5. التعبئة الصناعية المحمية بالكامل: تُنظف اللوحة بمواد كيميائية تخصصية لإزالة أي شوائب، وتُغلف داخل كيس تعبئة معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag) لحماية المكونات الحساسة مع كيس سحب الرطوبة، ثم تُثبت داخل رغوة واقية كثيفة ممتصة للصدمات في صندوق كرتوني متين مخصص لمشاق الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ خطر تشغيل الكرت فارغاً بدون رقاقات الذاكرة (EPROMs): كرت الـ TCQA يشحن من المصنع وهو فارغ من نظام التشغيل والتكوين الخاص بتوربينك. يجب فك رقاقات الذاكرة الوميضية (EPROMs) الأصلية التي تحتوي على السوفتوير والمعايرة من الكرت القديم ونقلها بدقة حرفية إلى الكرت الجديد؛ وبدون هذه الخطوة لن يتعرف النظام على الكرت الجديد ويمنع الإقلاع تماماً.
• ❗ فخ عكس اتجاه تركيب رقاقات الذاكرة (Notch Mismatch): عند نقل رقاقات الذاكرة، انتبه بشكل صارم لاتجاه الدليل النصف دائري المحفور على حافة الرقاقة (Notch) ومطابقته مع الرسم الموجود على المقبس؛ تركيب الرقاقة بشكل مقلوب وعكس الاتجاه الصحيح سيتسبب في احتراق الرقاقة فوراً وتدمير البرمجيات والموقع بالكامل فور تشغيل الباور.
• ❗ إغفال مطابقة ومراجعة الـ Jumpers يدوياً: تحتوي اللوحة على مصفوفة من الواصلات الميكانيكية الصغيرة (Jumpers) لتحديد نوع ونطاق الإشارة لكل قناة تناظرية (مثل التبديل بين مستشعرات Thermocouple المختلفة). تشغيل اللوحة الجديدة مباشرة من علبتها دون نقل ومطابقة مواضع هذه الواصلات بدقة حرفية من لوحتك القديمة سيتسبب في احتراق قناة الإدخال فوراً أو قراءة قيم مغلوطة تماماً.
• ❗ الشد الميكانيكي المفرط للروزيتات والبراغي: يتسبب الضغط الزائد والمفرط باستخدام المفك أثناء ربط أسلاك الإشارات الحقلية بمحطات التوصيل البرغوية في إحداث شروخ داخلية غير مرئية في طبقات اللوحة المطبوعة تحت الروزيتة مباشرة، مما يؤدي إلى تذبذب قراءة الجهد وفقدان الإشارة بشكل متقطع ومحير أثناء اهتزاز المعدة.

Installation & Configuration Guide

1. التحضير وتأمين البيانات الشامل (Pre-Installation): ⚠️ قم بفصل طاقة التحكم بالكامل عن الخزانة وطبق إجراءات القفل الفني والعزل الآمن (LOTO). قم بعمل نسخة احتياطية (Backup) لملفات التكوين من محطة التشغيل (HMI). ارتدِ سوار التأريض (ESD Strap) الموصول بالشاسيه، والتقط صوراً ماكرو عالية الوضوح لمواضع رقاقات الذاكرة والـ Jumpers والكابلات قبل فك أي جزء.
2. استخراج اللوحة التالفة بحذر (Removal): قم بفك الكابلات الشريطية برفق عبر مشابك القفل الجانبية للخارج دون سحب الأسلاك نفسها بعنف. فك أسلاك الإشارات المتجهة للحقل وقم بتمييزها (Labeling). فك براغي التثبيت الهيكلية الممسكة بالبوردة، واسحب اللوحة ببطء وعمودياً، وضعها فوراً على السطح الواقي المضاد للاستاتيكية.
3. نقل التكوين والتركيب الفيزيائي (Installation): استخدم أداة سحب الآي سي (IC Puller) لنقل رقاقات الذاكرة (EPROMs) من اللوحة القديمة إلى الجديدة مع مطابقة اتجاه النوتش بدقة 100%. نقل مواضع كافة الـ Jumpers لتطابق اللوحة القديمة تماماً. ثبّت اللوحة الجديدة في الرف، وأعد ربط براغي التثبيت بلطف، ثم أعد توصيل كابلات الشريط وإحكام غلق أجنحة الأمان عليها، وأعد توصيل أسلاك الإشارات الحقلية.
4. التدقيق والتشغيل التجريبي الآمن (Testing): قم بتشغيل باور التحكم أولاً (دون تشغيل التوربين). تحقق من عدم وجود إنذارات أعطال كروت في محطة الـ HMI وعودة قراءة حالة القنوات التناظرية بشكل طبيعي. قم بمراجعة وتأكيد استقرار قراءات الحساسات على الشاشة، وإذا كانت متطابقة تماماً، يمكنك إدخال المعدة في الخدمة الفعلية.

Frequently Asked Questions (FAQ)

• س: اللوحة القديمة المتضررة لدي تنتهي بالحروف G1A، هل الموديل G1BHF-W01 المعروض متوافق معها؟
  • ج: نعم، الإصدار الذي ينتهي بالحروف الممتدة G1BHF-W01 هو مراجعة لاحقة ومحدثة (Later Revision) طرحتها GE لتعزيز دقة حسابات التناظري وتحسين مقاومة الضوضاء. اللوحات ضمن نفس الجيل متوافقة تراجعياً (Backward Compatible) ميكانيكياً وكهربائياً، وتستطيع استخدام لوحة G1BHF-W01 كبديل مباشر ومستقر، بشرط نقل رقاقات الذاكرة الوميضية الأصلية من لوحتك القديمة لتطابق كود الموقع.
• س: ماذا يعني الاختصار NSNP الملحق بالموديل، وما هي أهمية الرمز W01؟
  • ج: الاختصار NSNP يعني (New Surplus No Package)، أي قطعة جديدة تماماً وغير مستخدمة (فائض مخازن) ولكنها لا تأتي في علبة كرتون المصنع الأصلية. أما رمز W01 فيشير إلى تعديل مصنعي فني محدد (Factory Modification) لتعزيز موثوقية قنوات معينة على البوردة. القطعة أصلية بنسبة 100% ونحن نضمن سلامتها الفنية ونمنحها نفس فترة الضمان الكاملة لمدة 12 شهراً.
• س: بعد تركيب اللوحة الجديدة وتشغيل النظام، يظهر لي إنذار (Analog Input Voting Mismatch) على الشاشة، ما السبب؟
  • ج: من واقع ممارساتنا الميدانية، يعود هذا الإنذار في معظم الحالات إلى عدم نقل رقاقات الذاكرة الوميضية (EPROMs) الأصلية من كرتك القديم التالف، أو بسبب عدم مطابقة مواضع الـ Jumpers الميكانيكية المسؤولة عن تهيئة نوع الإشارة لكل قناة؛ مما يسبب تفاوتاً في الحسابات بين معالجات النظام. أعد مراجعة الواصلات والرقاقات.
• س: هل تحتاج اللوحة DS200TCQAG1BHF-W01 إلى برمجة أو تعديل برمجيات (Software) عن طريق الكمبيوتر قبل إدخالها في الخدمة؟
  • ج: لا تحتاج إلى إعادة كتابة أكواد برمجية؛ لأن نظام التشغيل بالكامل ومعايرات القنوات مخزنة فيزياوياً داخل رقاقات الذاكرة (EPROMs) القابلة للإزالة. بمجرد نقل هذه الرقاقات الأصلية من لوحتك القديمة وإعادة تركيبها في الكرت الجديد، سيتتعرف المنظومة عليه وتعمل فوراً دون الحاجة لأي برمجة إضافية.
• س: كم يستغرق شحن هذه اللوحة المعالجة الحرجة إلى منشآتنا الصناعية في منطقة الخليج أو شمال أفريقيا؟
  • ج: نحن نعلم أن توقف التوربينات يتسبب في خسائر فادحة؛ لذلك نشحن هذه القطع عبر حسابات الشحن الدولي السريع (مثل DHL أو FedEx) وتستغرق الرحلة عادة من 3 إلى 5 أيام عمل لتصل مباشرة إلى الموقع، مع توفير كافة وثائق التتبع والتخليص الجمركي الأولي لضمان سرعة الاستلام والتشغيل.
