Product Introduction

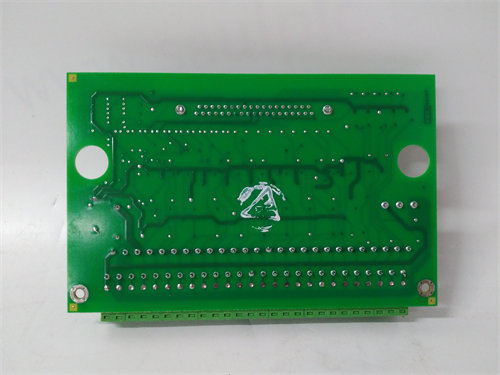

تتولى لوحة GENERAL ELECTRIC IS200SRLYH2AAA مَهمة تنفيذية بالغة الأهمية في منظومة التحكم بالتوربينات Mark VI Speedtronic، وهي إدارة وتوجيه الأوامر الرقمية الخارجة من المعالجات إلى المعدات الحقلية (مثل تشغيل المضخات المساعدة، إضاءة لمبات البيان، وتفعيل البوابات الكهربائية). يعمل هذا الكارت كلوحة مرحلات بينية (Interposing Relay Board)، حيث يقوم بعزل دوائر التحكم الرقمية الحساسة ذات الجهد المنخفض كلياً عن الدوائر الحقلية ذات القدرات والتيارات العالية. إن أي فشل في استجابة خلايا أو مرحلات هذه اللوحة يعني عدم تنفيذ أمر التشغيل الصادر من النظام، مما قد يعطل مرحلة حرجة من مراحل إقلاع التوربين.
تحمل هذه اللوحة التعديل المصنعي الفني الثلاثي “AAA”، وهو ما يضمن معايير استقرار ميكانيكي وكهربائي محسنة لنقاط تلامس المرحلات (Relay Contacts) لتقليل نشوء الأقواس الكهربائية المفاجئة. الكارت مغطى بالكامل بطبقة طلاء نانوية واقية لعزل المكونات عن الرطوبة العالية وأبخرة الزيوت والكبريت المنتشرة في المحطات الصناعية. بصراحة، يفضل مهندسو الأتمتة الاحتفاظ بهذا الكارت كقطعة غيار استراتيجية نظراً لمعدل استهلاكه الميكانيكي الطبيعي المرتبط بعدد مرات فتح وغلق المرحلات. يرجى العلم أن السعر المعروض هو سعر استرشادي أولي خاضع للتفاوض، ويسعدنا تواصلكم المباشر للحصول على تسعير رسمي ونهائي.
Key Technical Specifications
| المواصفات الفنية (Technical Specification) | القيمة والوصف (Value & Description) |
|---|---|
| الجهد التشغيلي للملفات (Coil Voltage) | 24 فولت تيار مستمر (24V DC) قادمة من كارت المعالجة (مثل VRRO) |
| عدد المرحلات المدمجة (Number of Relays) | 12 مرحل ميكانيكي مستقل عالي الاعتمادية |
| قدرة تحمل نقاط التلامس (Contact Rating) | دعم تيارات تصل إلى 5 أمبير عند 125V AC / 28V DC |
| نوع نقاط التلامس (Contact Types) | دعم مرن لنقاط التلامس من النوع Form-C (تتضمن NO و NC والأطراف المشتركة) |
| معمارية النظام المتوافقة (Architecture) | مصممة خصيصاً للتطبيقات أحادية القناة (Simplex Configuration) |
| طلاء المقاومة البيئية (Conformal Coating) | مطلي بالكامل لمقاومة التآكل والرطوبة وفق معيار ISA-S71.04 |
| وسائل الحماية المدمجة (Surge Suppression) | ديودات كبت مدمجة (Flyback Diodes) لحماية دوائر القيادة الإلكترونية |
Installation & Configuration Guide
(Pre-Installation)
⚠️ بروتوكول الأمان لعزل القوى والمخرجات:
- يجب الحصول على موافقة خطية من مهندس التشغيل المناوب وتنسيق جدول التوقف، لأن فصل كارت الـ SRLY يتسبب مباشرة في تغيير حالة المعدات التابعة (مثل إيقاف مضخات زيت أو فتح صمامات) مما قد يؤدي إلى فصل مفاجئ للتوربين.
- قم بفصل الطاقة الكهربائية عن خطوط التحكم الرقمي (24V DC) وفصل قواطع التغذية الخارجية المرتبطة بنقاط تلامس المرحلات الحقلية (والتي قد تصل إلى 120V AC/DC).
- انتظر لمدة 5 دقائق كاملة، واستخدم جهاز القياس للتأكد من انعدام الجهد تماماً على الروزيتات الطرفية قبل اللمس.
الوقت المتوقع للتجهيز: 15 دقيقة.
الأدوات والمعدات المطلوبة:
- سوار معصم أرضي واقٍ من الشحنات الاستاتيكية (ESD Wrist Strap) مؤرض بشكل سليم.
- طقم مفكات معزولة بالكامل (مسطحة وصليبة PH1 / PH2).
- جهاز قياس رقمي معتمد (مثل Fluke 115).
- ملصقات مرقمة لتسمية الكابلات الكثيفة، وكاميرا هاتف لتوثيق الوضعية الأصلية.
(Removal)
الوقت المتوقع للفك: 15 دقيقة.
- ارتدِ سوار الحماية الاستاتيكية وتأكد من ملامسته المباشرة للجلد ولنقطة التأريض المعدنية بالكابينة.
- التكت صوراً واضحة وعالية الدقة لجميع الأسلاك المرتبطة بـ روزيتات التوصيل (Terminal Blocks)؛ الخطأ في إعادة الأسلاك قد يتسبب في تشغيل معدة حقلية بشكل معكوس أو حدوث قصر كهربائي مدمر.
- فك الأسلاك الحقلية بحذر، وضع بطاقة مرقمة تعريفية على كل سلك فور فصله مباشرة من مكانه.
- قم بفك البراغي الهيكلية التي تثبت لوحة IS200SRLYH2AAA بالقاعدة المعدنية للكابينة واسحب اللوحة برفق للخارج.
(Installation)
الوقت المتوقع للتركيب: 20 دقيقة.
- أخرج اللوحة الجديدة GENERAL ELECTRIC IS200SRLYH2AAA من مغلفها الواقي بحذر، ولا تضعها إلا فوق سطح مضاد للاستاتيكية.
- خطوة حرجة للغاية: راجع بدقة متناهية مواقع الجنابر ميكانيكية الاختيار (Jumpers) الموزعة على سطح اللوحة الجديدة وقارنها باللوحة القديمة؛ هذه الجنابر تحدد ما إذا كانت نقطة الخرج الموجهة للحقل مفتوحة طبيعياً (NO) أو مغلقة طبيعياً (NC)، وأي خطأ هنا سيعكس منطق التحكم بالكامل في الحقل.
- ثبت اللوحة الجديدة على القواعد العازلة داخل الكابينة واربط براغي التثبيت بشكل متوازن لضمان اتصال التأريض الهيكلي (Chassis Ground).
- أعد توصيل الأسلاك الحقلية إلى نقاطها الصحيحة بناءً على الصور، واستخدم مفك العزم لربط البراغي بإحكام منعاً لنشوء مقاومات تلامس حرارية قد تلف الروزيتة.
(Power-On & Testing)
الوقت المتوقع للاختبار: 20 دقيقة.
- قبل إعادة تشغيل قواطع الطاقة الخارجية، افحص المقاومة بين نقاط التلامس وجسم الكابينة للتأكد من عدم وجود أي التماس أرضي (Ground Fault).
- قم بتشغيل طاقة التحكم (24V DC) أولاً دون تشغيل طاقة المخرجات الحقلية، وراقب لمبات البيان وغياب أي إنذار عطل مادي (Hardware Fault) في النظام.
- افتح برنامج الصيانة (Toolbox) وقم بعمل اختبار يدوي لتفعيل وتصفير المرحلات (Manual Relay Toggle Test) واستمع بوضوح لصوت طقطقة المرحل الميكانيكي (Relay Clicking) للتأكد من سلامة الحركة الميكانيكية لكل قناة.
- أعد تشغيل قواطع الجهد الخارجي للمعدات، وقم بتجربة تشغيل فعلية للمعدات التابعة (Loop Test) للتأكد من استجابة الحقل التامة قبل إعلان جاهزية المنظومة.
لأن كروت المرحلات تمثل الأداة التنفيذية المباشرة للتحكم بالمعدات الحقلية الثقيلة، فإننا نطبق معايير فحص جودة صارمة وشفافة تضمن موثوقية لوحة GENERAL ELECTRIC IS200SRLYH2AAA قبل خروجها من مستودعاتنا:
- الفحص البصري والمجهري الدقيق: نتحقق من الوثائق الأصلية والرقم التسلسلي المصنعي، وتخضع اللوحة لفحص دقيق تحت المجهر للتأكد من سلامة مسارات التيار العالي وخلوها من أي آثار تقادم أو شروخ في اللحامات، وسلامة أغطية المرحلات البلاستيكية.
- اختبار الدورة الحركية المستمرة (Dynamic Cycle Test): يتم توصيل اللوحة بمنصة محاكاة تحاكي نظام Mark VI، حيث تخضع جميع المرحلات لعمليات تفعيل وإعادة تعيين متكررة ومستمرة تحت الحمل الكهربائي الكامل لمدة 24 ساعة متواصلة لضمان عدم حدوث تعليق ميكانيكي (Sticking) أو فشل في التوصيل.
- اختبار عزل الجهد العالي: يتم فحص العزل الكهربائي بين ملفات التحكم (24V) ونقاط التلامس الحقلية للتأكد من صمود العزل فوق حاجز 1500 فولت ومقاومة عزل تتجاوز 10 ميجا أوم، مما يضمن عدم تسرب أي تيارات عالية عابرة إلى المعالج الرئيسي.
- التغليف الفني المحمي: تُغلف اللوحة داخل أكياس خاصة مفرغة من الهواء ومانعة للشحنات الاستاتيكية ومقاومة للرطوبة، وتُوضع داخل صناديق شحن مدعومة بفوم سميك ممتص للصدمات مع إرفاق بطاقة الجودة الفنية (QC Passed) المؤرخة. يسرنا دائماً مشاركة تقارير الفحص أو توثيق مرئي لعملية اختبار اللوحة الخاصة بكم قبل تفعيل الشحن الدولي.
❗ خطر إعدادات الجنابر ومنطق التحكم المعكوس (NO vs NC Configuration): تتميز لوحة SRLY بمرونة عالية، حيث تتيح اختيار طبيعة نقطة التلامس لكل مرحل عبر جنابر مادية (Jumpers) على سطح اللوحة. الفخ الكلاسيكي القاتل الذي يقع فيه المهندسون هو تركيب اللوحة الجديدة مباشرة بإعدادات المصنع الافتراضية دون مراجعتها. إذا كانت المعدة الحقلية (مثل صمام تبريد) تحتاج إلى نقطة مغلقة طبيعياً (NC) لتبقى مفتوحة أثناء التشغيل، وتم ضبط الجنابر بالخطأ على (NO)، سينغلق الصمام فوراً عند التشغيل وتتراكم الحرارة، وبصراحة، هذا الخطأ البسيط يتسبب في رحلات فصل توربيني فجائية محيرة. التقط صورة واضحة للكارت القديم وطابق الجنابر مسماراً بمسمار.
❗ فخ تآكل وتفحم نقاط التلامس بفعل الأحمال الحثية (Contact Pitting & Arcing): تتعامل هذه اللوحة مع أحمال حقلية قد تكون حثية بطبيعتها (مثل ملفات الصمامات المغناطيسية Solenoids). عند فتح المرحل، ينشأ قوس كهربائي (Arcing) داخل المرحل يؤدي مع مرور الوقت وتشغيل اللوحات المستعملة أو المخزنة بشكل سيء إلى تكوين طبقة كربونية عازلة أو “التصاق” نقاط التلامس. النتيجة؟ يرسل النظام أمر إيقاف للمعدة، ولكنها تستمر في العمل لأن المرحل “ملتصق” فيزيائياً. تأكد دائماً من شراء كروت جديدة تماماً (New Original) تحمل طلاء الحماية المصنعي الأصلي النقي، واحرص على فحص استجابة المرحلات ميكانيكياً أثناء الصيانات الدورية للمحطة.
