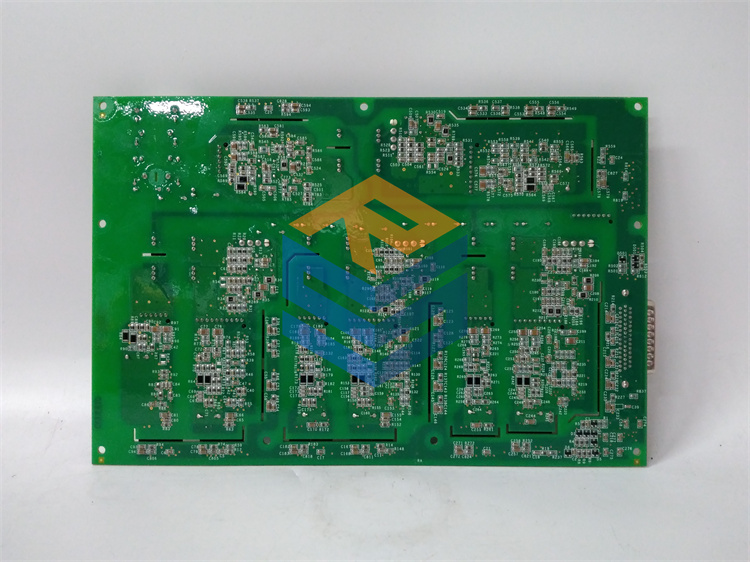

General Electric GE IS200TREGH1BCB

الوصف

Product Introduction

في أنظمة تحكم التوربينات الغازية والبخارية GE Speedtronic Mark VI، تمثل اللوحة الطرفية IS200TREGH1BCB (المعروفة باختصار TREG) خط الدفاع المادي والأخير الموكل إليه تنفيذ أمر الفصل الحاسم (Master Trip). صُممت هذه اللوحة لتكون حلقة الوصل الصلبة بين كروت معالجة الحماية الرقمية الحساسة (مثل كرت الـ VPRO في رف الحماية الطارئة) وبين صمامات المغناطيس الكهربائي الميدانية (Trip Solenoids) المسؤولية عن قطع تدفق الوقود أو هدم ضغط هيدروليك الأمان. إن أي خلل أو تأخير في استجابة هذه اللوحة قد يؤدي إلى عجز النظام عن إيقاف التوربينة في جزء من الثانية، مما يعرض المنشأة لخطر التدمير الميكانيكي الكامل في حالات الهروب الترددي (Over-speed).

تتميز اللوحة IS200TREGH1BCB بقدرتها على العمل ضمن بيئات التحكم ثلاثية التكرار (TMR)، حيث تحتوي على مصفوفة ريليات ميكانيكية مرتبة هندسياً لتنفيذ تصويت مادي بنمط 2 من 3 (2 out of 3) على خطوط طاقة الصمامات (Solenoid Power Loops). هذا التصميم الذكي يحمي التوربينة من الفصل العشوائي الكاذب في حال تعطل أحد الريليات صدفة، وفي الوقت نفسه يضمن عزلها الفوري والآمن إذا اتفقت قناتا حماية على وجود خطر حقيقي. بفضل مراجع العتاد المطور (H1BCB)، تأتي اللوحة مغطاة بالكامل بطبقة عازلة فائقة الجودة (Conformal Coating) تحمي الدوائر السطحية والمكونات من التآكل والرطوبة والأتربة الكربونية، مما يمنع حدوث التماسات كهربائية صامتة تسبب فشل نظام الأمان.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والهيكلي تحت المجهر المتقدم

تخضع اللوحة IS200TREGH1BCB لفحص مجهري دقيق لكافة المرحلات الميكانيكية، الفيوزات، ونقاط اللحام للتأكد من خلوها تماماً من أي شروخ ميكروسكوبية أو إجهاد حراري. نستخدم إضاءة الأشعة فوق البنفسجية (UV Inspection) للتحقق من تجانس وسلامة طبقة الـ Conformal Coating العازلة ومطابقة الكود النهائي (H1BCB) لضمان أصالة العتاد بنسبة 100%.

2. اختبار مقاومة التلامس وأزمنة استجابة الريليات (Relay Actuation Time)

نقوم بتنشيط ريليات الفصل المدمجة على اللوحة بشكل متكرر وسريع تحت ظروف اختبارية مختلفة. نقيس دقة زمن الاستجابة (بأجزاء من الملي ثانية) ومقاومة نقاط التلامس الداخلية (Contact Resistance) باستخدام أجهزة قياس دقيقة؛ وذلك لضمان نقاء البلاتين الداخلي للريليات واستحالة حدوث التصاق ميكانيكي (Contact Welding) قد يحجب أمر الفصل الطارئ.

3. اختبار عزل الجهد العالي وكبح القوس الكهربائي (Hi-Pot & Arc Suppression)

بما أن اللوحة تقود أحمالاً حثية ثقيلة (Solenoids) قد تعمل بجهود تصل إلى 125 VDC، نطبق جهداً اختبارياً مرتفعاً (Hi-Pot Test) بين قنوات الفصل وأرضي الشاسي للتحقق من متانة العزل الكهربائي، ونختبر كفاءة ديودات وفلاتر كبح القوس الكهربائي المدمجة (Surge Suppression) لضمان عدم ارتداد أي طفرات جهد تدمر الكروت الرقمية.

4. محاكاة منطق الفصل الذكي (2oo3 Voting Functional Test)

يتم ربط اللوحة بمنصة محاكاة تحاكي رف الحماية الطارئة (VPRO). نحقن إشارات فصل مجزأة (مثلاً من القناة X فقط، ثم من القناتين X و Y معاً)؛ ونراقب مخرجات الجهد المتجهة للصمامات عبر راسم إشارات رقمي للتأكد من أن اللوحة تنفذ منطق تصويت 2oo3 ماديّاً بشكل سليم ومعزول تماماً بين القنوات.

5. التعبئة الصناعية فائقة الأمان ضد الشحنات والصدمات

بعد اجتياز كافة الاختبارات الصارمة بنجاح، تُنظف اللوحة وتُغلف داخل أكياس ESD معدنية سميكة مضادة للشحنات الساكنة والرطوبة ومحكمة الغلق حرارياً. تُوضع البوردة في صناديق كرتونية متينة مزدوجة الجدار مبطنة بالكامل بقوالب فوم عالية الكثافة لامتصاص الصدمات وحماية الريليات والمقابس البارزة أثناء الشحن الدولي السريع لموقعك.

(Technical Pitfall Guide)

❗ فخ الالتصاق الصامت للريليات نتيجة القصر الكهربائي (Contact Welding Hazard): تقود لوحة الـ TREG صمامات هيدروليكية ذات سحب تيار عالٍ. تحذير صارم من حدوث شورت كهربائي في كابلات الصمامات الميدانية؛ إن غياب الحماية المناسبة أو تلف فيوزات اللوحة قد يتسبب في مرور تيار ضخم يذيب بلاتين الريليه داخلياً ويلحمه في وضع الإغلاق (Welded Contacts)، مما يجعل التوربينة عاجزة عن الفصل عند حدوث طارئ حقيقي. احرص على فحص فيوزات اللوحة ومقاومة كويلات الصمامات بانتظام.

❗ خطورة التركيب والفك تحت الجهد الحي (Live Hot-Swap Disaster): يُحظر تماماً وبأعلى درجات التحذير الأمنية الهندسية محاولة سحب الكابلات المتصلة بلوحة IS200TREGH1BCB أو التعامل مع أسلاك الصمامات أثناء تشغيل التوربينة حية على الشبكة. نزع الكابلات حياً يتسبب في قطع تيار الإمساك (Hold Current) بالصمامات فوراً، مما يطلق رحلة فصل اضطراري عنيف ومفاجئ للتوربينة (Emergency Trip) قد يتسبب في أضرار ميكانيكية لبيرنجات الدوران.

❗ فخ إهمال قطبية ديودات كبح التيار العكسي (Freewheeling Diode Polarity): تحتوي اللوحة على ديودات مدمجة لحماية الريليات من التيارات العكسية الحادة المتولدة عند فصل الصمامات الحثية (Flyback Voltage). احذر عند إجراء أي تعديل خارجي أو صيانة في الكابلات الميدانية من عكس أقطاب التغذية المتجهة للروزيتات؛ عكس القطبية سيتسبب في حدوث شورت صريح عبر الديود المدمج يحرق فيوزات اللوحة فوراً ويخرج خط الحماية عن الخدمة.

❗ مخاطر خلط تهيئة الجهد مابين الـ 24 VDC والـ 125 VDC: يتم ضبط وتغذية لوحات الـ TREG للعمل بجهود مختلفة بناءً على تصميم ملفات الصمامات في الموقع (Solenoid Ratings). تأكد تماماً قبل تركيب اللوحة البديلة من مطابقة الفيوزات المانعة والـ Jumpers (إن وجدت) ومراجعة برمجية الـ Toolbox للتأكد من توافق الجهد المحقون؛ إدخال جهد 125 VDC على نظام مهيأ لـ 24 VDC سيتسبب في احتراق ملفات الريليات وتدمير البوردة فوراً.

Installation & Configuration Guide

المرحلة 1: التحضير وفصل الطاقة الآمن الكامل (LOTO)

1. قم بإيقاف التوربينة تماماً وتأمين خطوط الوقود والضغط هيدروليكياً، وافصل طاقة التغذية والتحكم (AC & DC) عن كابينة التحكم بالكامل مع تطبيق صارم لإجراءات قفل الأمان والسلامة وعزل الطاقة (LOTO).
2. استخدم ملتيميتر للتحقق من خلو الروزيتات المسمارية والأسلاك الميدانية تماماً من أي جهود حية قادمة من مصادر خارجية قبل البدء في فك الأسلاك.
3. ارتدِ سوار معصم تفريغ الشحنات الساكنة (ESD Strap) وتأكد من ربطه بنقطة أرضي هيكلية موثوقة ونقية داخل الكابينة.

المرحلة 2: فك لوحة الـ TREG التالفة

1. قم بتصوير اللوحة وتوثيق ترتيب ومواضع كافة الأسلاك الميدانية المتصلة بالروزيتات المسمارية وكابلات الإشارة عالية الكثافة القادمة من رف الـ VPRO بدقة فائقة وضع علامات تعريفية عليها.
2. فك براغي الروزيتات بلطف واسحب أسلاك الصمامات الميدانية واجعلها جانباً بشكل منظم ومعزول.
3. افصل كابلات الإشارة بحذر باستخدام مشابك التحرير الجانبية، ثم فك براغي التثبيت الأربعة التي تربط بوردة IS200TREGH1BCB بشاسي الكابينة، واسحب اللوحة للخارج برفق وضعتها في حقيبة واقية مضادة للساكنة.

المرحلة 3: تركيب اللوحة الجديدة (H1BCB)

1. أخرج اللوحة الجديدة من تغليفها الواقي وافحصها بصرياً للتأكد من سلامة أغطية الريليات الميكانيكية ونظافة الروزيتات والمقابس وخلوها من رواسب التخزين.
2. ثبت اللوحة الجديدة على حوامل الشاسي داخل الكابينة وأحكم ربط براغي التثبيت الأربعة بالتساوي لضمان تلامس ميكانيكي ممتاز لتأريض جسم اللوحة بشكل سليم.
3. أعد توصيل كابلات الإشارة القادمة من الـ VPRO في منافذها المحددة بدقة وتأكد من تعشيق قفلها الميكانيكي.
4. أعد تركيب أسلاك الصمامات الميدانية في الروزيتات المسمارية حسب التوثيق السابق وأحكم ربط المسامير بعزم متزن لمنع ارتخاء الأسلاك تحت الاهتزاز الميكانيكي للكابينة.

المرحلة 4: اختبارات الإقلاع والتحقق التشغيلي الحيي

1. قم بتشغيل طاقة التحكم لكابينة الـ Mark VI أولاً (مع إبقاء محابس الوقود الميكانيكية مغلقة تماماً)، وافتح برمجية الـ Toolbox؛ تأكد من اختفاء جميع إنذارات الاتصال “TREG Board Comm Fault” وتعرف النظام على مراجعة العتاد بنجاح.
2. ادخل إلى صفحة تشخيصات الحماية (Trip Diagnostics) وتأكد من أن حالة الفيدباك للريليات تظهر حالة سليمة ومطابقة للواقع (De-energized Status).
3. قم بتنفيذ اختبار فصل تجريبي (Trip Test) عبر السوفت وير واستمع لصوت التبديل الميكانيكي الواضح للريليات، وتأكد من قيام اللوحة بقطع وتمرير الجهد بشكل صحيح وبدون أي إنذارات تشخيصية قبل السماح بإعادة تشغيل التوربينة الحية.

Frequently Asked Questions (FAQ)

• س: تظهر لدينا إنذارات “Trip Circuit Open” أو “Solenoid Feedback Error” باستمرار بعد تركيب الكرت، أين يكمن الخلل؟
  • ج: هذا الإنذار يعني أن كرت الحماية يقرأ قطعاً في دائرة المغناطيس الكهربائي؛ السبب الأكثر شيوعاً هو احتراق أحد الفيوزات المدمجة على لوحة الـ TREG نتيجة شورت سابق، أو وجود ارتخاء في ربط أسلاك الصمامات عند الروزيتة المسمارية، أو تلف كويل الصمامات الميداني نفسه. افحص سلامة الفيوزات ومقاومة الكويل.
• س: ما الفارق الجوهري والعملي بين الموديل H1A والموديل المحدث IS200TREGH1BCB؟
  • ج: الموديل H1BCB يمثل المراجعة المصنعية الأحدث والأعلى اعتمادية من شركة GE؛ حيث تم فيه تزويد البوردة بالكامل بطبقة الحماية الورنيشية الثقيلة (Conformal Coating) لحماية الدوائر والريليات الميكانيكية من الرطوبة والأكسدة، بالإضافة إلى تحسين الدوائر الداخلية لتقليل الإجهاد الحراري، وهو البديل والمطور المثالي للإصدارات الأقدم المكشوفة.
• س: هل تحتاج اللوحة الطرفية IS200TREGH1BCB إلى تحميل فيرموير (Firmware) مستقل عبر الكمبيوتر؟
  • ج: لا، لوحة الـ TREG هي لوحة طرفية تنفيذية مادية (Passive/Active IO Terminal Board) تعتمد على ريليات وفيوزات ومكونات صلبة، ولا تحتوي على معالجات تطبيقية مبرمجة أو رقاقات ذاكرة تستدعي تحميل فيرموير مستقل. بمجرد ربطها المادي الصحيح وعمل تنزيل للإعدادات (Download Configuration) لرف الـ VPRO المرتبط بها في الـ Toolbox، تعمل تلقائياً.
• س: هل يمكنني استبدال لوحة الـ TREG أو فك أسلاك الريليات والتوربينة تعمل تحت الحمل على الشبكة؟
  • ج: يُحظر ذلك تماماً وبأعلى درجات التحذير الأمنية الكارثية. لوحة الـ TREG هي الممر النهائي والوحيد لتيار الإمساك بصمامات الأمان؛ إن أي محاولة لفكها أو فصل كابلاتها أثناء التشغيل ستؤدي فوراً وبدون أي مهلة زمنية إلى سقوط صمامات الوقود بالكامل وإغلاقها، مما يتسبب في فصل اضطراري فوري وعنيف للتوربينة (Emergency Master Trip).
• س: كيف تضمنون كفاءة وسلامة التلامسات الميكانيكية للريليات في لوحات الـ TREG المجددة لديكم؟
  • ج: خلال الخطوة الثانية والثالثة من بروتوكول فحص الجودة الصارم لدينا (SOP)، نقوم بإخضاع الكرت لاختبار مقاومة التلامس الديناميكي (Contact Resistance) وأزمنة الاستجابة تحت تيار تشغيل حقيقي باستخدام أجهزة تحليل رقمية متطورة، وذلك لضمان نقاء البلاتين الداخلي للريليات واستحالة حدوث التصاق أو تأخير في الاستجابة بنسبة 100% وبما يطابق معايير شركة GE قبل الشحن.
