GENERAL ELECTRIC IS200ICCAH1A

الوصف

Product Introduction

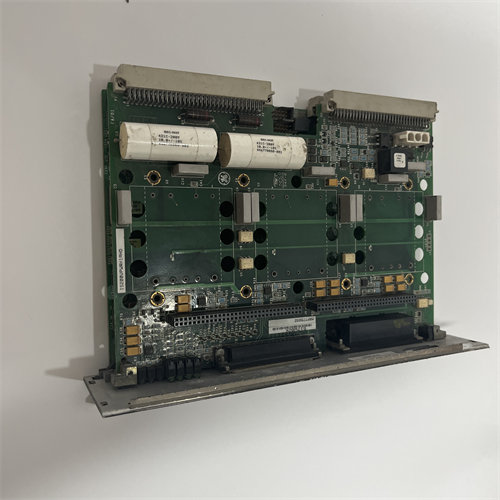

تعتبر اللوحة الفنية IS200ICCAH1A المكون المحوري المسؤول عن ضبط تزامن التبديل (Commutation) داخل أنظمة الإثارة EX2100 ومحركات التيار المتردد والمستمر الضخمة من GE. عندما تلاحظ فرق الصيانة تذبذباً غير مبرر في تيار الميدان (Field Current) للمولد، أو حدوث أعطال مفاجئة تتعلق بـ “فشل التبديل”، فإن المشكلة غالباً ما تنبع من شيخوخة الدوائر التناظرية والديناميكية على هذا الكارت تحديداً. يقوم هذا الجزء بمراقبة النبضات وإشارات التغذية الراجعة لضمان إشعال بوابات الثايرستور (SCRs) في الوقت المتناهي الدقة من الدورة الكهربائية.

القيمة الهندسية الحقيقية التي يقدمها كارت IS200ICCAH1A في الموقع هي قدرته العالية على معالجة قراءات الجهد والتيار السريعة وتحويلها إلى أوامر منطقية دون تأخير ميكرو ثانية واحد، مما يحمي المولدات الضخمة في محطات الطاقة من مخاطر تيار القصر أو فقدان التزامن. بفضل تصميمه المخصص للبيئات الصناعية القاسية، يضمن هذا الكارت استقرار شبكة الإثارة؛ وتوفيرنا لهذا الموديل (الإصدار H1A) في منطقة الشرق الأوسط يحل أزمة توقف الدعم المصنعي لهذه السلسلة الحرجة، معيداً الأمان التشغيلي لكابينة التحكم بالكامل.

Key Technical Specifications

(SOP Quality Transparency)

1. التحليل البصري والمجهري: نخضع الكارت IS200ICCAH1A لفحص بصري دقيق تحت تكبير عالي لضمان سلامة مسارات النحاس الدقيقة (Traces)، والتأكد من خلو المكثفات التناظرية من أي انتفاخ أو تسريب كيميائي قد يحدث نتيجة التخزين الطويل.
2. اختبار حقن إشارات التزامن: يتم تركيب الكارت في منصة محاكاة مخصصة لأنظمة EX2100، حيث يتم حقن إشارات موجية تحاكي ترددات المولد (50/60 هرتز) للتأكد من أن الكارت يولد نبضات التبديل في الزاوية الكهربائية الصحيحة تماماً دون أي انزياح.
3. قياس ممانعة بوابات الإشعال: نتحقق من سلامة مخارج الإشارات المتجهة إلى كروت قيادة الثايرستور (Gate Drive Boards) عبر قياس المقاومة والممانعة العكسية للتأكد من قدرة اللوحة على دفع التيار اللازم للإشعال دون هبوط في الجهد.
4. فحص ثبات الجهد المرجعي: يتم تشغيل اللوحة لفترة مستمرة (Burn-in Test) داخل غرف حرارية مضبوطة ومراقبة استقرار الجهود المرجعية (Reference Voltages) عبر نقاط الاختبار (TP) للتأكد من عدم تأثر الكارت بالحرارة المحيطة بالكابينة.
5. التعبئة الفاخرة المقاومة للكهرباء الساكنة: بعد اجتياز الفحوصات، يُغلف الكارت في كيس معدني مضاد للشحنات الساكنة (Static Shielding Bag)، ويُغلق بملصق يوضح تاريخ الفحص الفني، ثم يوضع في صندوق كرتوني مدعم برغوة عالية الكثافة تمتص الصدمات أثناء النقل.

(Technical Pitfall Guide)

• ❗ فخ تشابه الموديلات في كبائن المحركات والإثارة: كارت IS200ICCAH1A قد يتشابه ظاهرياً مع كروت أخرى من سلسلة Innovation، لكن برمجيات الـ PLCs أو برامج التحكم بالتحريك (Drive Control) تتعرف على معرف الكارت الإلكتروني (Board ID). تأكد تماماً أن الكارت القديم المستبدل يحمل نفس الحروف “ICCA” لتجنب رفض النظام الإقلاع (Boot Failure).
• ❗ خطر القياس الخاطئ عبر نقاط الاختبار (Test Points): تحتوي اللوحة على نقاط اختبار مكشوفة. (احذر تماماً استخدام مجسات قياس “Probes” سميكة أو غير معزولة الطرف أثناء فحص اللوحة وهي تحت الجهد؛ ملامسة المجس لنقطتين متجاورتين بالخطأ ستحدث دائرة قصر تفجر رقاقات المعالجة المنطقية فوراً).
• ❗ تجاهل فحص كروت المقاومات والتخميد (Snubber Boards): في كثير من الأحيان، يتلف كارت الـ ICCA نتيجة حدوث فولتية عالية مرتدة من دوائر القدرة. إذا قمت بتركيب الكارت الجديد دون فحص سلامة كروت التخميد والمقاومات الخارجية المتصلة به، فقد يتلف الكارت الجديد في ثانية التشغيل الأولى.
• ❗ عدم تفريغ شحنات المكثفات الضخمة في الكابينة: قبل سحب الكارت القديم أو إسقاط الجديد في مكانه، يجب التأكد من عمل تفريغ كامل (Discharge) لمكثفات الحافلة المستمرة (DC-Bus) في النظام. الشحنات المتبقية قد تتدفق عبر ناقل البيانات وتتلف المداخل الرقمية للكارت الجديد لحظة التوصيل.

Installation & Configuration Guide

1. التحضير والأمان (Pre-Installation)

افصل الطاقة الرئيسية عن كابينة نظام الإثارة EX2100 أو نظام التحريك، وقم بتأمين مفاتيح القطع (Lockout/Tagout). انتظر مدة لا تقل عن 5 دقائق لضمان تفريغ شحنات المكثفات بالكامل. ارتدِ ملابس السلامة وسوار معصم مؤرض (ESD Strap) متصل بنقطة أرضي حقيقية داخل الكابينة.

2. استخراج الكارت القديم (Removal)

قم بفك كابلات الشريط المرنة (Ribbon Cables) المتصلة بالواجهة الأمامية للكارت بحذر شديد (اضغط على مشابك التثبيت الجانبية للكابل، لا تسحب السلك نفسه). فك براغي التثبيت الهيكلية، ثم اسحب كارت IS200ICCAH1A من مجاري التوجيه البلاستيكية ببطء لضمان عدم تضرر الموصل الخلفي.

3. تركيب الكارت الجديد (Installation)

طابق أي إعدادات فيزيائية أو مفاتيح خيارات (لو وجدت) بين اللوحتين. أدخل الكارت الجديد في نفس المسار، وادفعه بثبات متوازن حتى تسمع صوت استقراره في الموصل الخلفي للـ Rack. أعد ربط براغي التثبيت العلوية والسفلية، ثم أعد توصيل كابلات الشريط الأمامية بدقة وتأكد من قفل المشابك.

4. اختبار ما قبل التشغيل الفعلي (Testing)

قم بتشغيل طاقة التحكم المنخفضة أولاً (Control Power) دون تشغيل طاقة الجهد العالي (Power Stage). راقب مؤشرات الـ LED على الكارت للتأكد من غياب لمبات الأعطال الحمراء. استخدم برنامج التشخيص (مثل Control System Toolbox) للتحقق من أن النظام يقرأ الكارت الجديد بشكل صحيح وبحالة “Online”، بعد ذلك يمكنك إدخال طاقة القدرة تدريجياً ومراقبة ثبات تيار الميدان.

Frequently Asked Questions (FAQ)

• س: هل يتطلب الكارت IS200ICCAH1A شحن برمجيات ثابتة (Firmware) خاصة بموقعي بعد التركيب؟
  • ج: هذا الكارت يعتمد بشكل أساسي على الدوائر الصلبة وتوزيع الإشارات التماثلية والمنطقية المحددة بالعتاد (Hardware-configured)، ولكنه يحتوي على هوية إلكترونية يقرأها معالج النظام الرئيسي. بمجرد ربطه، يقوم المعالج الرئيسي بمطابقته، ولن تحتاج إلى رفع فِرموير مستقل للكارت نفسه، بل يحتاج النظام فقط لتأكيد وجود القطعة عبر السوفتوير.
• س: ما الذي يعنيه الحرف “A” في نهاية الموديل H1A وهل يفرق عن H1B؟
  • ج: الحرف “A” يشير إلى طراز الإصدار المصنعي الأول (Initial Artwork Revision). كروت GE مصممة لتكون متوافقة تصاعدياً، مما يعني أن الإصدار “H1B” يمكنه غالباً استبدال “H1A”، ولكن العكس قد يتطلب مراجعة وثائق النظام للتأكد من أن التعديلات الطفيفة في الإصدار الأحدث لا تؤثر على وظيفة التزامن في تطبيقك القديم.
• س: أنا أواجه إنذار “Commutation Failure” في نظام الإثارة، هل أستبدل هذا الكارت فوراً؟
  • ج: ليس فوراً. إنذار فشل التبديل قد ينتج عن تلف في الثايرستورات نفسها، أو مشكلة في كابلات الإشارة، أو تلف كارت الـ ICCA. نقترح أولاً قياس النبضات عند نقاط الاختبار (Test Points) الخاصة بالكارت، فإذا كانت الإشارات مشوهة أو غائبة، فهنا يتأكد أن الكارت بحاجة للاستبدال.
• س: هل يتأثر هذا الكارت بالبيئة الكبريتية أو الغازات المتواجدة في مصفاة النفط لدينا؟
  • ج: نعم، الأبخرة المسببة للتآكل مثل كبريتيد الهيدروجين (H2​S) تؤدي إلى أكسدة أرجل الرقاقات الإلكترونية ونقاط الاختبار المكشوفة على اللوحة. في هذه البيئات، من الضروري جداً التأكد من أن الكابينة مضغوطة بغاز خامل أو هواء مفلتر، وأن الرطوبة تحت السيطرة لضمان عدم حدوث تآكل في مسارات الكارت السطحية.
• س: كيف يمكنني التحقق من سلامة قنوات الإدخال في الكارت قبل إدخال توربين المحطة في الخدمة؟
  • ج: من خلال برمجيات التحكم GE Toolbox، يمكنك الدخول إلى صفحة الـ Hardware Diagnostics ومراقبة قيم قنوات التزامن والجهد الراجع (Feedback Signals) بينما المولد يدور طليقاً (Unloaded) قبل ربطه بالشبكة، وتأكد من أن القيم تتبع المنحنى القياسي ولا تظهر أي قفزات مفاجئة (Spikes).
