Product Introduction

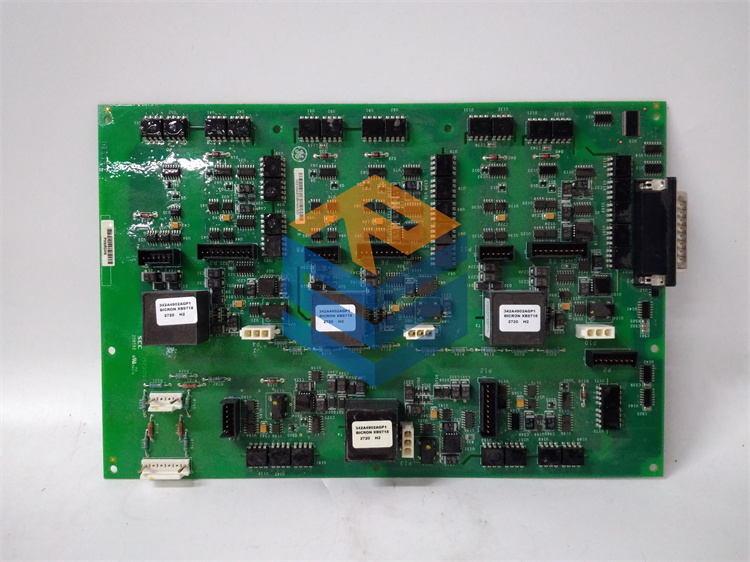

32 قناة من قنوات المعالجة التماثلية الدقيقة وضبط إشارات عزل الجهد هي ما تحمله لوحة GENERAL ELECTRIC IS200ICCAH1A في طيات تصميمها الإلكتروني. ينتمي هذا الكارت إلى منظومة التحكم الشهيرة Mark VI Speedtronic لإدارة التوربينات الغازية والبخارية، حيث يعمل كجسر ربط حرج بين المستشعرات الحقلية ومعالج النظام الرئيسي. من واقع التجربة في المحطات الطرفية، فإن أي خلل في هذا الجزء يعني فقدان القراءة اللحظية لبيانات التشغيل الحرجة فوراً.
بصراحة، تمثل هذه اللوحة بالذات خياراً حتمياً لمهندسي الصيانة الذين يواجهون مشاكل تذبذب الإشارة في البيئات ذات الضوضاء الكهرومغناطيسية العالية، نظراً لاعتمادها على معايير تصنيع عسكرية في تصفية الموجات. تتميز النسخة المحددة بالإصدار الحرفي “H1A” بتوافقية تراجعية ممتازة مع الإصدارات السابقة ضمن نفس الفئة الشجرية للمنظومة، مما يمنع الحاجة لإعادة هيكلة البرنامج التشغيلي بالكامل عند الاستبدال. السعر المعروض هنا هو سعر استرشادي فقط ويخضع لتقلبات السوق وحجم الطلب، لذا يسعدنا تواصلكم مباشرة للحصول على تسعير دقيق ونهائي.
Key Technical Specifications
| المواصفات الفنية (Technical Specification) | القيمة والوصف (Value & Description) |
|---|---|
| الجهد التشغيلي الأساسي (Nominal Voltage) | 24 فولت تيار مستمر (24V DC) |
| استهلاك الطاقة الأقصى (Max Power Consumption) | 8.5 واط عند التحميل الكامل |
| نوع الإشارات المدعومة (Signal Types) | 4-20 مللي أمبير (4-20mA) / 0-10 فولت (0-10V) |
| عزل قنوات الدخل (Channel Isolation) | عزل بصري يصل إلى 1500 فولت (1500V Opto-isolation) |
| درجة حرارة التشغيل (Operating Temperature) | من 0 إلى +60 درجة مئوية |
| رطوبة البيئة المحيطة (Humidity) | 5% إلى 95% رطوبة نسبية (غير مكثفة) |
| التوافق مع المعايير (Compliance) | معيار ISA-S71.04 للفئات البيئية القاسية |
| أبعاد اللوحة التقريبية (Dimensions) | 12.5 سم × 18.2 سم |
Installation & Configuration Guide
(Pre-Installation)
⚠️ سلامة الطاقم والمعدة أولاً:
- يجب إخطار غرفة التحكم الرئيسية ببدء عملية الاستبدال وجدولة فترة التوقف بدقة لمنع تفعيل إنذارات الفصل المفاجئ (Trip).
- تأكد من تحويل المنظومة إلى وضع التشغيل الآمن (Safe Mode) وفصل التغذية الكهربائية عن الرف المستهدف (Rack Power) تماماً.
- انتظر لمدة لا تقل عن 5 دقائق لضمان تفريغ شحنات المكثفات السطحية على اللوحات المجاورة.
الوقت المتوقع للتحضير: 15 دقيقة.
الأدوات المطلوبة:
- سوار معصم أرضي مضاد للشحنات الاستاتيكية (ESD Wrist Strap).
- مفك براغي دقيق (ساعة) ومفك من نوع (PH1).
- جهاز فحص جهد موثوق (مثل Fluke 115).
- كاميرا هاتف محمول لالتقاط التكوين الحالي.
(Removal)
الوقت المتوقع للفك: 10 دقائق.
- ارتدِ سوار الحماية الاستاتيكية وقم بتأريض الطرف الآخر بجسم الكابينة المعدني غير المدهون.
- قم بتحرير الواجهة الأمامية للكارت برفق عبر فك براغي التثبيت العلوية والسفلية عكس اتجاه عقارب الساعة.
- قبل سحب اللوحة، التقط صورة عالية الدقة لمواقع وصلات العبور (Jumpers) والمقاومات الطرفية إن وجدت.
- اسحب الكارت عمودياً للخارج مستخدماً مقابض السحب البلاستيكية المدمجة، وتجنب لمس المسارات النحاسية الخلفية باليد المجردة.
(Installation)
الوقت المتوقع للتركيب: 15 قطعة دقيقة.
- أخرج اللوحة الجديدة GENERAL ELECTRIC IS200ICCAH1A من مغلفها الواقي فوق طاولة معالجة مضادة للاستاتيكية.
- عاير بدقة مواقع مفاتيح الاختيار (DIP Switches) ووصلات القفز لتطابق اللوحة القديمة تماماً؛ خطأ واحد هنا قد يتسبب في قراءة خاطئة للمستشعرات أو تلفها.
- أدخل اللوحة الجديدة في مجاري التوجيه الخاصة بالرف (Card Guide Rails) واضغط بثبات متزن حتى تسمع صوت استقرار الموصل الخلفي في اللوحة الأم (Backplane).
- اربط براغي التثبيت بإحكام متوسط (عزم 0.5 نيوتن متر تقريباً) لضمان عدم تخلخل اللوحة بفعل اهتزازات المحطة.
(Power-On & Testing)
الوقت المتوقع للاختبار: 20 دقيقة.
- قبل إعادة توصيل الطاقة، افحص المقاومة بين خط التغذية +24V والأرضي بواسطة المتعدد الرقمي للتأكد من عدم وجود دائرة قصر (Short Circuit) بحيث تكون القراءة أكبر من 10 كيلوأوم.
- قم بتشغيل مفتاح التغذية الكهربائية وراقب مؤشرات الإضاءة (LEDs) على الكارت: يجب أن يضيء مؤشر الحالة الأخضر بانتظام دون وميض أحمر.
- افتح برمجيات النظام (مثل Toolbox) وقم بعمل فحص لشبكة الكروت الداخلية للتأكد من التعرف على الموديل وقراءة الفيرمواير بشكل سليم.
- تفعيل قراءة نقطة دخل تماثلية واحدة على الأقل واختبارها عبر حقن إشارة (Process Loop Simulation) للتأكد من دقة المعالجة قبل إعادة النظام للخدمة الفعلية.
نحن ندرك تماماً في قطاع النفط والغاز وتوليد الطاقة أن الخطأ في قطع الغيار غير مقبول، لذلك تخضع كل لوحة GENERAL ELECTRIC IS200ICCAH1A لعملية فحص صارمة متعددة المراحل قبل الشحن:
- التحقق من المنشأ والمظهر: يتم مطابقة الأرقام التسلسلية وفحص اللوحة مجهرياً للتأكد من عدم وجود أي آثار أكسدة أو إصلاحات سابقة، والتأكد من بقاء لون اللوحة الأصلي دون اصفرار ناتج عن حرارة تشغيل سابقة.
- الاختبار الوظيفي الحي (Live Test): يتم تركيب اللوحة على رف اختبار متخصص بمحاكاة الأنظمة الحقيقية ومراقبة أدائها عند معالجة الإشارات المستمرة لأكثر من 24 ساعة متواصلة لمعاينة استقرار المكونات تحت الحمل الحراري.
- اختبار العزل الكهربائي: نستخدم أجهزة قياس متقدمة للتحقق من أن مقاومة العزل للبوابات الرقمية تتجاوز 10 ميجا أوم عند جهد فحص 500 فولت تيار مستمر لضمان عدم تسرب أي تداخل حركي مستقبلي.
- التغليف النهائي: تُحفظ اللوحة داخل كيس تفريغ شحنات استاتيكية محكم الغلق مع حماية إضافية من طبقات الفوم المرن لامتصاص صدمات الشحن الدولي وتصلكم مع ملصق الجودة الفنية المؤرخ. نرحب دائماً بطلب تسجيل فيديو حي لاختبار اللوحة الخاصة بكم قبل تأكيد الشحن المباشر.
❗ تنبيه حرج بشأن إصدار الفيرمواير (Firmware Version): لقد واجهنا سابقاً في أحد مشاريع التحديث التوربيني مشكلة غريبة؛ حيث قام الفريق بتركيب كارت بديل ظاهرياً هو نفسه، ولكن النظام رفض قبول الإشارات وبقي يعطي خطأ ارتباط. بعد الفحص المعمق اتضح أن الكارت الجديد يحمل برمجيات مدمجة بإصدار حديث لا يتوافق مع معالج العقد القديم في المنظومة. تأكد دائماً من مطابقة الرموز الملحقة برقم الموديل وطلب مطابقة إصدار الفيرمواير من المورد قبل الشراء لتجنب ساعات من التوقف غير المبرر.
❗ فخ المقاومات الطرفية واهتزاز الإشارة: تحتوي هذه العائلة من اللوحات على خيارات تكوين دقيقة جداً عبر الجنابر (Jumpers) لتحديد ما إذا كانت القناة تستقبل إشارة جهدية أو تيارية. الخطأ الكلاسيكي الذي يقع فيه الكثيرون هو ترك الإعدادات الافتراضية للمصنع دون تعديل، مما يؤدي إما ل حرق المقاومة الداخلية الدقيقة للكارت عند حقن تيار مباشر عالي، أو قراءة قيمة صفرية دائمة. نصيحتنا الذهبية: التقط صورة واضحة للوحة القديمة واجعلها مرجعاً لك أثناء إعداد اللوحة الجديدة، فالاعتماد على الذاكرة في غرف التحكم المظلمة عند الساعة الثانية صباحاً ليس فكرة صائبة على الإطلاق.
