Product Introduction

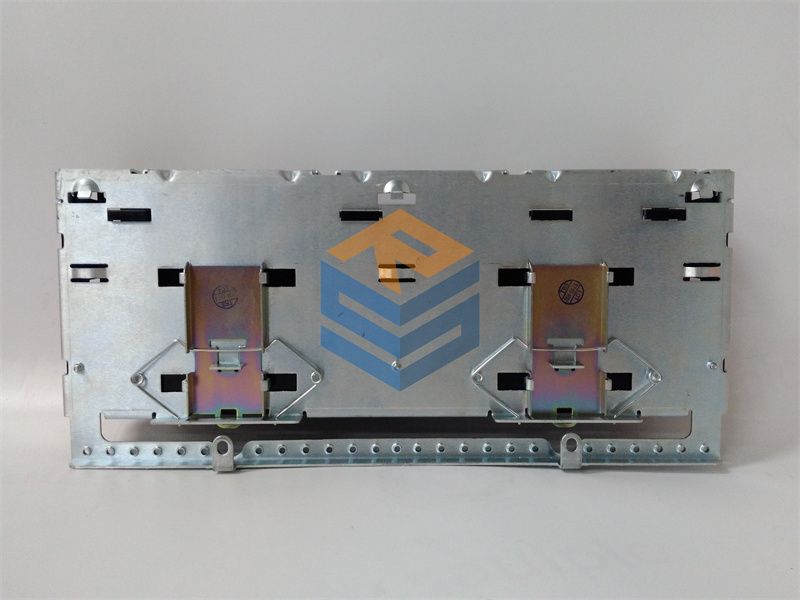

تعد لوحة GENERAL ELECTRIC IS200SCNVG1A أحد المكونات المحورية المتخصصة في نظام التحكم بالتوربينات Mark VI Speedtronic، حيث تتركز وظيفتها الأساسية في إدارة وتنظيم عمل صمامات التحكم في الوقود والغاز بدقة متناهية. من واقع معايشة الأعطال في محطات الدورة المركبة، فإن هذا الكارت يمثل نقطة الربط الحساسة بين معالجات النظام والملفات اللولبية أو المحركات المؤازرة (Servo Actuators) التي تضبط تدفق الطاقة إلى التوربين. خلل بسيط في استجابة هذه اللوحة قد يتسبب في تذبذب سرعة التوربين (Hunting) أو تفعيل حماية الفصل الفوري نتيجة تجاوز السرعة المقررة.
تتميز النسخة “G1A” بتصميم هندسي صلب يعتمد على قنوات معزولة كلياً لحماية المعالج الرئيسي من التيارات الارتدادية العالية التي غالباً ما تنتج عن ملفات الصمامات الحقلية. بصراحة، يفضل مهندسو الصيانة الاحتفاظ بهذا الموديل كقطعة غيار استراتيجية في المخازن نظراً لشدة حساسية موقعه التشغيلي وصعوبة إيجاد بدائل مكافئة له دون تعديل برمجي معقد. يرجى العلم أن السعر المدرج هنا هو سعر استرشادي أولي ويخلق للتفاوض بناءً على المتغيرات اللوجستية وتوفر المخزون، لذا يسعدنا تواصلكم المباشر مع فريقنا للحصول على عرض سعر دقيق ومحدث.
Key Technical Specifications
| المواصفات الفنية (Technical Specification) | القيمة والوصف (Value & Description) |
| الجهد التشغيلي المرجعي (Operating Voltage) | 24 فولت تيار مستمر (24V DC) / تيار داخلي محمي |
| وظيفة التحكم الأساسية (Primary Control) | واجهة ربط الصمامات المؤازرة والتغذية المرتدة (LVDT/RVDT) |
| استهلاك الطاقة النموذجي (Power Consumption) | 12 واط عند التشغيل الكامل للمنافذ |
| نوع العزل الإلكتروني (Isolation Type) | عزل كهرومغناطيسي وبصري لحماية قنوات الإشارة |
| درجة حرارة بيئة العمل (Operating Temperature) | من 0 إلى +65 درجة مئوية داخل الكابينة |
| الرطوبة النسبية المسموحة (Relative Humidity) | 5% إلى 95% (بدون تكثيف) |
| معايير السلامة البيئية (Environmental Standards) | متوافق مع معيار ومقاومة التآكل الكيميائي ISA-S71.04 |
| نوع التثبيت الميكانيكي (Mounting Type) | تركيب مباشر على رفوف التحكم المخصصة لسلسلة Mark VI |
Installation & Configuration Guide
(Pre-Installation)
⚠️ بروتوكول الأمان الصارم:
- يجب الحصول على تصريح عمل رسمي وتنسيق كامل مع مشغلي المحطة، لأن استبدال كارت الصمامات يتطلب عزل خطوط الوقود أو الغاز الحقلية ميكانيكياً لمنع أي حركة مفاجئة للصمامات أثناء الفك.
- قم بفصل الطاقة الكهربائية بالكامل عن الرف المحتوي على اللوحة المستهدفة، وتحقق عبر جهاز القياس من غياب أي جهد متبقٍ.
- انتظر لمدة 5 دقائق كاملة لضمان التفريغ الذاتي للمكثفات الإلكترونية الضخمة في دوائر الطاقة المحيطة.
الوقت المتوقع للتجهيز: 20 دقيقة.
المعدات والأدوات اللازمة:
- سوار معصم واقٍ من الشحنات الاستاتيكية (ESD) متصل بنقطة أرضي حقيقية.
- مفك براغي مسطح وصليبة (PH1 / PH2).
- جهاز قياس رقمي معتمد (مثل Fluke 115).
- ملصقات لترقيم الكابلات وكاميرا هاتف لتوثيق الحالة الأصلية للوحة.
(Removal)
الوقت المتوقع للفك: 10 دقائق.
- تأكد من إحكام سوار الـ ESD حول معصمك قبل لمس كابينة التحكم.
- قم بالتقاط صور واضحة وعالية الدقة لجميع التوصيلات السلكية، مع التركيز على أسلاك التغذية المرتدة للمستشعرات الموضعِية (LVDT) حيث أن أي خطأ في ترتيبها سيفشل عملية المعايرة لاحقاً.
- فك براغي التثبيت العلوية والسفلية للوحة برفق.
- اسحب اللوحة القديمة بشكل مستقيم وعمودي تماماً خارج الرف باستخدام مقابض السحب، وتجنب ثني أو لمس دبابيس التوصيل الخلفية (Backplane Pins).
(Installation)
الوقت المتوقع للتركيب: 15 دقيقة.
- أخرج اللوحة الجديدة GENERAL ELECTRIC IS200SCNVG1A من غلافها الواقي بحذر، ولا تضعها إلا فوق سطح مضاد للاستاتيكية.
- راجع بدقة متناهية مواقع الجنابر (Jumpers) ومفاتيح التكوين (DIP Switches) وقارنها باللوحة القديمة التي تم تصويرها، حيث تعتمد إشارات الـ LVDT على هذه الإعدادات لتحديد مستويات الجهد ونوع الإشارة.
- قم بمحاذاة اللوحة الجديدة مع مسارات الرف واضغطها برفق وثبات حتى تستقر تماماً في الموصل الخلفي وتسمع نفير الاستقرار الميكانيكي.
- اربط براغي التثبيت الخارجية لمنع حدوث أي تخلخل ناتج عن الاهتزازات المستمرة المحيطة بالتوربينات.
(Power-On & Testing)
الوقت المتوقع للاختبار والمعايرة: 30 دقيقة.
- استخدم جهاز القياس الرقمي للتأكد من عدم وجود دائرة قصر (Short Circuit) بين خطوط التغذية والأرضي (يجب أن تفوق القراءة 10 كيلوأوم) قبل تشغيل قاطع الطاقة.
- قم بتشغيل الطاقة وراقب المؤشرات الضوئية (LEDs)؛ يجب أن يستقر مؤشر التشغيل (RUN) على اللون الأخضر الثابت، بينما يشير أي وميض أحمر مستمر إلى وجود فشل في التكوين أو عطل داخلي.
- اتصل بالنظام عبر برمجيات الصيانة (مثل Toolbox) للتحقق من قراءة الكارت الجديد وتطابق رقم الإصدار البرمجي.
- خطوة حاسمة: قم بإجراء عملية معايرة كاملة للصمام (Valve/Servo Calibration) عبر البرمجيات للتأكد من تطابق القراءة البرمجية مع الوضع الميكانيكي الفعلي للصمام في الحقل قبل الإعلان عن جاهزية النظام.
لأننا نعلم مدى خطورة تشغيل توربين غازي أو بخاري بقطع غيار غير موثوقة، فإننا نخضع كل قطعة من لوحات GENERAL ELECTRIC IS200SCNVG1A لآلية فحص جودة صارمة وشفافة:
- تدقيق المنشأ والفحص البصري: نتحقق من الوثائق الأصلية والرقم التسلسلي المصنعي، تليها عملية فحص دقيق تحت المجهر للتأكد من سلامة جميع نقاط اللحام، وعدم وجود أي آثار تقادم أو خدوش أو تعديلات على الدائرة المطبوعة.
- الاختبار الوظيفي المباشر (Live Test): يتم تركيب اللوحة داخل رف اختبار محاكي لنظام Mark VI ومقاومة أداء الدوائر تحت ظروف تشغيلية مستمرة تتجاوز 24 ساعة، مع تسجيل قياسات درجات الحرارة لضمان عدم وجود سخونة زائدة في منظمات الجهد.
- اختبار العزل الكهربائي الكلي: يتم فحص قنوات الدخل والخرج المعزولة باستخدام أجهزة فحص الجهد العالي للتأكد من صمود العزل فوق 1500 فولت ومقاومة عزل تتجاوز 10 ميجا أوم، مما يضمن حماية المنظومة من الصواعق الكهربائية الحقلية.
- التعبئة الأمنية المعتمدة: نقوم بختم اللوحة داخل أكياس خاصة مانعة للشحنات الاستاتيكية مع تزويدها ببطانة فوم سميكة وعلب كرتونية متينة ممتصة للصدمات، مع إرفاق شهادة الفحص الداخلي (QC Passed). يسرنا دائماً مشاركة صور أو مقاطع فيديو لعملية اختبار اللوحة الخاصة بكم قبل الشحن لضمان راحة بالكم الكاملة.
❗ خطر عدم مطابقة معايرة الـ LVDT:
من أكبر الأخطاء التشغيلية التي تقع فيها فرق الصيانة عند استبدال كارت IS200SCNVG1A هو تشغيل التوربين فوراً بعد التركيب بناءً على أن الكارت يضيء باللون الأخضر. كروت التحكم بالصمامات المؤازرة تتطلب حتماً إعادة معايرة برمجية (Software Calibration) لإشارات التغذية المرتدة من الحقل. عدم القيام بذلك قد يؤدي إلى إرسال الكارت لإشارات تصحيح خاطئة لملف الصمام، مما يسبب فتح الصمام بشكل مفاجئ أو انغلاقه تماماً أثناء التشغيل، وهو ما يعني رحلة فصل توربيني (Trip) قد تكلف المحطة آلاف الدولارات في دقائق.
❗ إعدادات المقاومة الطرفية والجنابر المخفية:
تتضمن هذه اللوحة قنوات مهيأة لاستقبال أنواع متعددة من مستشعرات الموقع التوربينية. لقد رأينا مشاريع تعطلت لأيام لمجرد أن المهندس المسؤول غفل عن مراجعة الجنابر الصغيرة (Jumpers) الموزعة على سطح اللوحة، واعتمد على فكرة أن اللوحة جديدة من المصنع. تذكر دائماً: إعدادات المصنع الافتراضية قد لا تتوافق مع نظامك الحالي. صوّر اللوحة القديمة بدقة، وقم بنسخ الإعدادات يدوياً قطعة قطعة قبل إدخال الكارت الجديد في الرف. وبصراحة، هذا الإجراء البسيط يوفر عليك 90% من وقت تصحيح الأخطاء لاحقاً.
