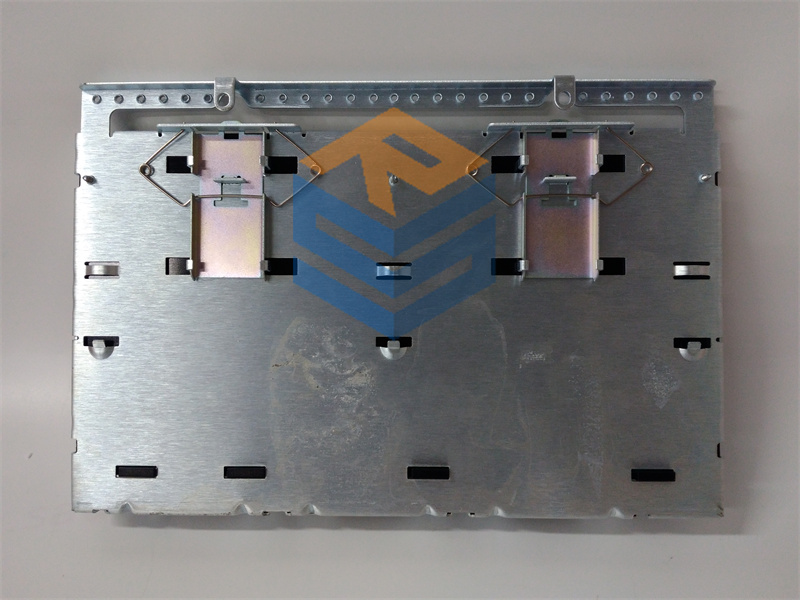

GENERAL ELECTRIC IS200VCMIH2B

الوصف

Product Introduction

تعتبر لوحة الاتصالات المركزية General Electric IS200VCMIH2B بمثابة “شرطي المرور” الرقمي لرفوف التحكم VME في نظام Speedtronic Mark VI لإدارة التوربينات الثقيلة. في هذا النظام المعقد، تنشأ كميات هائلة من بيانات الإشارات التماثلية والرقمية من مستشعرات التوربينة؛ وهنا تتدخل لوحة الـ VCMI لتكون الواجهة الأساسية التي تجمع هذه البيانات من لوحات الـ I/O المحيطة، وترتيبها، ثم ضخها عبر ناقل الـ VMEbus الخلفي إلى معالجات التوجيه المركزية. إن أي خلل أو تباطؤ في أداء هذه اللوحة يعني شللاً كاملاً في قدرة النظام على اتخاذ قرارات التحكم اللحظية.

القيمة الفنية الحقيقية للإصدار المطور “H2B” تكمن في قدرته الفائقة على إدارة التزامن الشبكي المتكامل في الأنظمة التي تعتمد على التكرار الثلاثي المعياري (TMR). تحتوي اللوحة على قنوات اتصال مخصصة لتبادل البيانات وتحديث المؤشرات بين لوحات الـ VCMI الثلاث المتواجدة في معالجات R و S و T؛ مما يضمن أن جميع المعالجات تقرأ نفس قيم المستشعرات في نفس الميكروثانية. اللوحة معززة أيضاً بمنافذ تشخيصية متطورة تتيح لمهندسي الصيانة مراقبة جودة الإشارات وتتبع الأعطال بدقة، وهي محمية بطلاء عازل متطور لمقاومة الظروف البيئية القاسية في غرف التحكم القريبة من التوربينات.

Key Technical Specifications

Technical Data Overview

(SOP Quality Transparency)

بما أن لوحة الـ VCMI هي قلب الاتصالات لرف الـ VME، فإننا نطبق بروتوكول فحص ومحاكاة صارم من خمس مراحل قبل إجازتها للشحن:

1. التحليل الفيزيائي والبصري المخبري: تُفحص اللوحة تحت ميكروسكوبات إلكترونية للتأكد من سلامة دبابيس الموصلات الخلفية الطويلة للـ VME (خلوها تماماً من أي انحناء أو أكسدة)، والتحقق من عدم وجود جفاف في لحامات المعالجات الشبكية السطحية.
2. اختبار الإقلاع وضخ الـ Firmware: تُثبت اللوحة في الفتحة رقم 1 لرف اختبار VME حقيقي، ويتم تشغيل الطاقة لمراقبة تتابع الـ Boot Sequence، والتحقق من أن اللوحة تقرأ نظام التشغيل الخاص بها بنجاح ودون أي إنذارات حظر للـ Hardware.
3. محاكاة تبادل بيانات الـ TMR: يتم ربط اللوحة بلوحتين مرافقتين في شبكة اختبار ثلاثية تحاكي نظام (R, S, T)، ويتم قياس سرعة تزامن البيانات واستجابة قنوات الاتصال البيني لضمان عدم وجود أي تأخير (Latency) يتجاوز الميكروثانية المسموح بها.
4. اختبار إجهاد منافذ الإيثرنت والتسلسل: يتم إجراء عمليات نقل بيانات متواصلة ومكثفة (Data Stress Test) عبر منافذ الاتصال الأمامية للوحة لقياس استقرار قنوات الاتصال والتأكد من عدم إسقاط أي حزم بيانات (Zero Packet Loss).
5. تغليف الحماية من الشحنات والاهتزاز: تُغلف اللوحة في أكياس ألومنيوم مبددة للشحنات الساكنة (Anti-Static ESD Bags) محكمة الإغلاق، وتُوضع في صناديق كرتونية مخصصة ومحاطة برغوة النيوبرين عالية الكثافة لحمايتها من أي صدمات ميكانيكية أثناء النقل الدولي.

(Technical Pitfall Guide)

❗ فخ حتمية التثبيت في الفتحة رقم 1 (Slot 1): تعمل لوحة IS200VCMIH2B كـ VMEbus System Controller في رف الـ Mark VI. (من واقع الأخطاء الميدانية الشائعة) يقوم بعض الفنيين بتركيبها في فتحة أخرى بالخطأ أثناء عمليات الصيانة السريعة؛ تركيب اللوحة في أي فتحة غير الفتحة الأولى سيمنع الـ Rack بالكامل من الإقلاع، ولن تضيء لمبات الاتصال لعدم قدرة اللوحة على توليد إشارات التوقيت والتحكم بالناقل الخلفي.

❗ مخاطر خلط إصدارات الـ VCMI في أنظمة الـ TMR: إذا كان نظام التوربينة لديك يعمل بنظام التكرار الثلاثي (TMR)، يجب أن تكون لوحات الـ VCMI الثلاث في المعالجات R و S و T متطابقة تماماً في رقم الموديل والإصدار (مثلاً كلها تحمل اللاحقة H2B). تركيب لوحة بإصدار أقدم (مثل H1A) في أحد المعالجات سيؤدي فوراً إلى فشل التزامن (Synchronization Failure) وظهور إنذارات “State Mismatch”، مما قد يجبر النظام على إسقاط المعالج المختلف وعزل تكراريته.

❗ التواء دبابيس الموصل الخلفي للـ VME: الموصلات الخلفية لهذه اللوحة تحتوي على صفوف كثيفة من الدبابيس الدقيقة. عند إدخال اللوحة في الـ Rack، إن لم يتم توجيهها بدقة على طول المجاري الجانبية، فإن أي ضغط مائل عنيف سيتسبب في التواء الدبابيس الخلفية؛ هذا الالتواء قد يحدث قِصراً كهربائياً مخفياً (Short Circuit) يؤدي لتلف الـ Backplane الثمين للكابينة.

❗ الفصل الساخن للوحة وسط تدفق البيانات: لوحة الـ VCMI تدير ناقل البيانات الرئيسي للـ الـ Rack. سحب اللوحة أثناء تشغيل الطاقة (Hot Unplug) وبدون عزل المعالج برمجياً سيتسبب في إحداث صدمة اتصالات لكافة لوحات الـ I/O المتصلة، مما يؤدي فوراً إلى إطلاق إنذار إطفاء اضطراري للتوربينة (Communication Master Trip).

Installation & Configuration Guide

1. التحضير (Pre-Installation)

• تأكد من إيقاف تشغيل التوربينة أو عزل المعالج المستهدف (R أو S أو T) برمجياً بالكامل من غرفة التحكم.
• افصل طاقة التغذية الكهربائية الرئيسية عن رف الـ VME المستهدف (تطبيق قواعد LOTO الصارمة لسلامة العتاد).
• ارتدِ سوار المعصم الأرضي المضاد للشحنات الساكنة (ESD Wrist Strap) وثبت طرفه الآخر في هيكل الكابينة المعدني غير المصبوغ.

2. الاستخراج (Removal)

• فك كابلات الاتصال الشبكي والتسلسلي المتصلة بواجهة اللوحة برفق بعد وضع ملصقات تعريفية عليها.
• فك مسامير التثبيت العلوية والسفلية الموجودة على الوجه المعدني للوحة.
• امسك أذرع السحب البلاستيكية (Ejector Levers) العلوية والسفلية واضغطها معاً للخارج برفق لتحرير الموصلات الخلفية العميقة من الـ Backplane.
• اسحب اللوحة بشكل مستقيم وبطيء على طول مجاري التوجيه، وضَعها فوراً داخل الحقيبة الواقية من الشحنات.

3. التركيب (Installation)

• أخرج اللوحة الجديدة IS200VCMIH2B وافحص دبابيسها الخلفية تحت ضوء جيد للتأكد من استقامتها التامة.
• تأكد من مطابقة أي مفاتيح خيارات أو جنابر (Jumpers) على اللوحة الجديدة لتطابق اللوحة المستخرجة تماماً.
• أدخل اللوحة في الفتحة رقم 1 (Slot 1) حصرياً، وادفعها برفق على طول مجاري التوجيه حتى تشعر ببدء تداخل الموصل الخلفي.
• اضغط على أذرع التثبيت البلاستيكية للداخل لإتمام عملية التعشيق الميكانيكي، ثم أحكم ربط المسامير العلوية والسفلية للوجه الخارجي لضمان التأريض السليم.
• أعد توصيل كابلات الشبكة والاتصال في منافذها الصحيحة.

4. التشغيل (Testing)

• أعد تشغيل قاطع الطاقة المغذي لرف الـ VME.
• راقب واجهة اللوحة: يجب أن تضيء لمبة الحالة الخضراء (Status/Power)، وتبدأ لمبات تشخيص الناقل (Bus Activity) في الوميض السريع المنتظم.
• افتح برنامج التكوين (مثل Toolbox) وتحقق من رصد اللوحة الجديدة بنجاح؛ قم بعمل Download للملفات البرمجية ومطابقة الـ Firmware إذا طلب النظام ذلك، وتأكد من اختفاء كافة إنذارات غياب الاتصال بالـ Rack.

Frequently Asked Questions (FAQ)

س: نظامنا يعمل بلوحة قديمة تحمل رقم IS200VCMIH1A، هل يمكنني تركيب IS200VCMIH2B كبديل مباشر؟

ج: الانتقال من الجيل الأول H1A إلى الجيل الثاني المطور H2B يتطلب عادةً تحديث تعريفات الـ Hardware وتحديث الـ Firmware في معالجات التحكم الرئيسية عبر برنامج Toolbox ليتعرف النظام على المكونات والسرعات المحسنة للفئة B؛ وفي أنظمة الـ TMR يجب استبدال اللوحات الثلاث معاً لضمان التطابق.

س: ماذا يعني وميض مصباح LED الأحمر “Fault” على واجهة اللوحة بعد التركيب؟

ج: هذا الوميض يشير إلى فشل اللوحة في اجتياز اختبار التشخيص الذاتي الأولي (Power-Up Self-Test)، أو وجود تعارض حاد في إصدار الـ Firmware المخزن على اللوحة مع بقية النظام. يجب الدخول إلى صفحة الإنذارات التشخيصية بالبرنامج لقراءة كود الخطأ الدقيق لإعادة البرمجة أو استبدال اللوحة إذا كان العطل في العتاد.

س: هل تحتوي لوحة IS200VCMIH2B على قنوات إدخال وإخراج مباشرة للمستشعرات؟

ج: لا، هذه اللوحة لا تتعامل مع مستشعرات الحقل (Field Devices) بشكل مباشر. هي لوحة اتصالات وتوجيه علوية؛ مسؤوليتها تقتصر على إدارة الاتصال وقراءة البيانات من لوحات الـ I/O الأخرى الموجودة في الـ Rack (مثل لوحات القراءات التماثلية أو الرقمية) وتمريرها للمعالجات.

س: هل تفقد اللوحة إعدادات جداول البيانات الخاصة بها عند انقطاع طاقة الكابينة؟

ج: لا تفقد الإعدادات؛ فاللوحة تعتمد على ذاكرة وميضية غير متطايرة (Non-Volatile Flash Memory) مدمجة على متون دوائرها الإلكترونية. تقوم هذه الذاكرة بحفظ البرمجيات الثابتة وجداول العناوين والتعريفات بشكل دائم حتى في حالات انقطاع الطاقة الطويلة، ولا تحتاج إلى بطارية دعم خارجية لحفظ هذه البيانات.

س: كيف تؤثر البيئة الحارة المغبرة في منشآت الشرق الأوسط على هذه اللوحة تحديداً؟

ج: الحرارة العالية المتراكمة داخل الكابينات تسرع من تقادم المكونات الإلكترونية الدقيقة للمعالج الشبكي؛ كما أن تراكم الغبار الدقيق على الموصلات الخلفية المفتوحة للـ VMEbus قد يتسبب في حدوث مقاومات اتصال كهربائية تعيق تدفق الإشارات السريعة وتطلق إنذارات اتصال متقطعة. بالرغم من وجود طلاء واقٍ (Conformal Coating) على اللوحة، إلا أنه يجب التأكد دائماً من عمل مراوح التبريد وفلاتر الكابينة بكفاءة.
