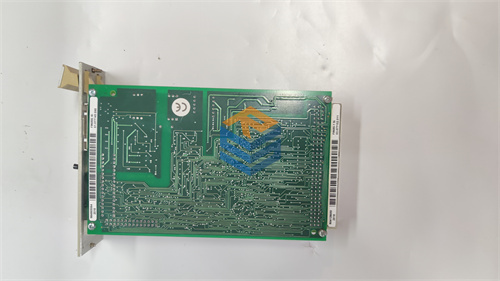

Hima F7129

الوصف

تعتبر وحدة F7129 هي “البوابة الكهربائية” لرفوف أنظمة HIMA HIQuad. في هندسة أنظمة السلامة، لا يتم توصيل الطاقة مباشرة إلى كل بطاقة إدخال أو إخراج؛ بل يتم تغذية وحدة مثل F7129 التي تقوم بدورها بتوزيع هذا الجهد عبر “الناقل الخلفي” (Backplane) لضمان وصول طاقة مستقرة ومنظمة لجميع البطاقات الموجودة في الرف.

بصفتي خبيراً في أنظمة التحكم، أرى أن F7129 تلعب دوراً حاسماً في تقليل “الضجيج الكهربائي” (Electrical Noise)؛ فهي تحتوي على دوائر ترشيح داخلية تمنع التداخلات التي قد تأتي من مصادر الطاقة الخارجية وتؤثر على دقة المعالجة في الوحدات التناظرية أو الرقمية. إنها مصممة لتتحمل العمل الشاق في البيئات الصناعية التي تتطلب توافراً بنسبة 99.99%، مما يضمن عدم توقف نظام السلامة (ESD) نتيجة تذبذب بسيط في التغذية.

 (Key Technical Specifications)

 (Installation & Configuration)

 (10 دقائق)

• نصيحة ميدانية: “قبل البدء، تأكد من قياس جهد المصدر الخارجي باستخدام الملتيميتر. إذا كان الجهد يتجاوز 30 فولت، فلا تقم بالتوصيل لأنك قد تحرق الدوائر الداخلية لوحدة F7129.”
• قم بإيقاف قاطع الدائرة (Circuit Breaker) المغذي لهذا الرف تحديداً.
• ارتدِ ملابس الحماية ESD (تفريغ الشحنات الساكنة).

 (5 دقائق)

1. فك براغي التثبيت العلوية والسفلية للوحدة.
2. افصل كابلات التغذية (L+ و L-) بحذر وقم بتمييزها (Labeling).
3. اسحب الوحدة F7129 من الرف؛ لاحظ أنها غالباً ما تكون مثبتة في الفتحات الجانبية المخصصة للطاقة.

 (10 دقائق)

1. أدخل الوحدة الجديدة في المسارات المخصصة لها واضغط بثبات لتعشيقها مع الناقل الخلفي.
2. أعد توصيل كابلات التغذية وتأكد من إحكام الربط؛ “الأسلاك المرخية هي السبب الأول لارتفاع الحرارة والحرائق الكهربائية في الكبائن.”
3. أحكم ربط براغي التثبيت الأمامية.

 (15 دقيقة)

1. قم بتشغيل الطاقة وراقب مؤشر الجهد (إن وجد) أو لمبات الحالة في الوحدات المجاورة.
2. قم بقياس الجهد عند نقاط الاختبار (Test Points) الموجودة على واجهة الوحدة للتأكد من أنها توزع 24 فولت بشكل صحيح.
3. تأكد من أن جميع الوحدات في الرف بدأت في مرحلة الإقلاع (Booting) دون أي إنذارات “Power Fail”.

 (دليل المهندس لتجنب المشاكل)

❗ عكس القطبية: رغم وجود حماية، إلا أن عكس القطبية المتكرر أو بجهد عالٍ قد يتلف الصمامات الثنائية (Diodes) الداخلية. تأكد دائماً أن الأحمر هو الموجب (+) والأسود/الأزرق هو السالب (-).

❗ توزيع الحمل: إذا كان الرف يحتوي على عدد كبير من وحدات الإخراج الرقمية (High-power DO modules)، تأكد من أن أسلاك التغذية المتصلة بـ F7129 ذات قطر كافٍ (على الأقل 2.5 mm²) لتحمل التيار دون هبوط في الجهد.

❗ الفيوزات الداخلية: في حال انقطاع الطاقة فجأة عن الرف بالكامل مع وجود جهد دخل سليم، تحقق من الفيوزات الموجودة على لوحة F7129 نفسها قبل طلب استبدال الوحدة.

 (إجراءات الجودة)

لضمان موثوقية نظام السلامة الخاص بك، تخضع كل وحدة F7129 لدينا للآتي:

1. اختبار الاستمرارية: التأكد من وصول الجهد لكل نقطة في ناقل النظام.
2. اختبار العزل: قياس العزل بين الأرضي (Ground) وخطوط التغذية لضمان عدم وجود تسريب.
3. الفحص البصري: التأكد من عدم وجود تشققات في اللحامات أو انتفاخ في المكثفات المرشحة.
4. التغليف الفني: شحن في صناديق مضادة للصدمات مع شهادة فحص فني.
