HIMA F7553 984755302

الوصف

HIMA F7553 984755302: وحدة الربط في أنظمة التحكم الآمنة من HIMA

وصف موجز للمنتج

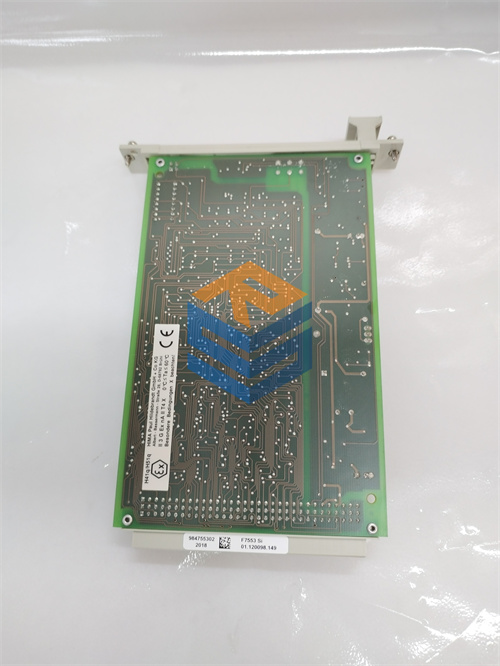

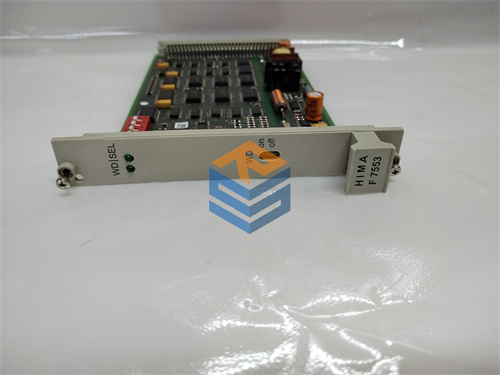

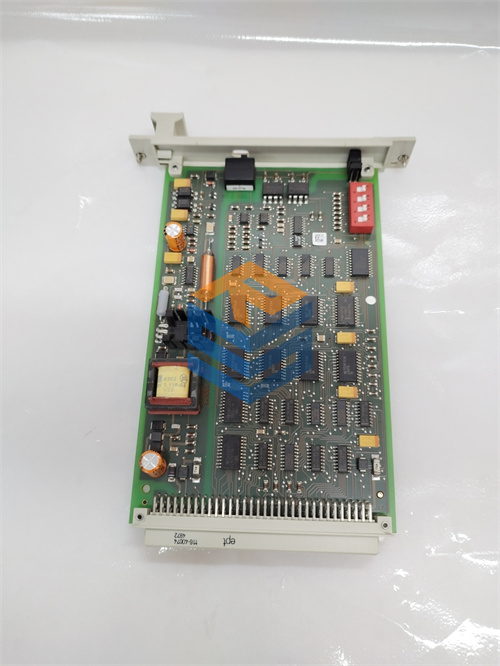

تُعدّ HIMA F7553 984755302 وحدة ربط (Coupling Module) من إنتاج شركة HIMA. تُستخدم هذه الوحدة المتخصصة في أنظمة التحكم الآمنة (Safety-Related Control Systems) من HIMA، وتحديدًا ضمن رفوف الإدخال/الإخراج (I/O subracks) من طراز PES H51q. تتمثل وظيفتها الأساسية في تسهيل الاتصال ومراقبة إمداد الطاقة لوحدات الإدخال/الإخراج، مما يضمن نقل بيانات موثوقًا وآمنًا بين وحدات I/O والوحدة المركزية للمعالجة (CPU) في التطبيقات الصناعية الحيوية.

• نوع المنتج: وحدة ربط (Coupling Module) / وحدة ربط ناقل الإدخال/الإخراج (I/O Bus Coupling Module).
• الشركة المصنعة: HIMA Paul Hildebrandt GmbH + Co KG (HIMA).
• الوظيفة الرئيسية: تسهيل الاتصال بين وحدات الإدخال/الإخراج والوحدة المركزية، ومراقبة إمداد الطاقة 5 فولت لرف I/O الفرعي.
• التطبيق الأساسي: أنظمة التحكم في السلامة الصناعية (Safety Instrumented Systems – SIS) في قطاعات مثل النفط والغاز، توليد الطاقة، الكيماويات، والنقل.

وصف تفصيلي للمنتج

في الصناعات التي تُشكل فيها السلامة أولوية قصوى، مثل النفط والغاز، تُعتبر أنظمة التحكم في السلامة (SIS) ضرورية لمنع الحوادث وضمان التشغيل الآمن. تُصمم HIMA، وهي شركة رائدة في هذا المجال، مكونات تُركز على السلامة الوظيفية. وهنا يأتي دور HIMA F7553 984755302. بصفتي خبيرًا في أنظمة السلامة الصناعية، يمكنني أن أؤكد لك أن هذه الوحدة تلعب دورًا حاسمًا في الحفاظ على سلامة وموثوقية نظام التحكم.

تُعرف الوحدة باسم F7553، و “984755302” هو رقم الجزء الفريد الخاص بها.

الوظائف والميزات الرئيسية لوحدة F7553:

1. الربط والاتصال: تعمل كوحدة ربط بين ناقل الإدخال/الإخراج لوحدات I/O الفرعية (I/O subrack) والوحدة المركزية (CPU) لنظام HIMA. هذا يضمن نقل البيانات بكفاءة بين وحدات الإدخال/الإخراج التي تُجمع بيانات العملية (مثل إشارات المستشعرات) ووحدة المعالجة المركزية التي تُنفذ منطق السلامة.
2. مراقبة إمداد الطاقة 5 فولت: تُراقب هذه الوحدة مصدر الطاقة 5 فولت لرف I/O الفرعي. تُعد هذه الوظيفة حاسمة، حيث تُشغل العديد من المكونات الإلكترونية لوحدات I/O بواسطة هذا الجهد. إذا كان هناك انخفاض في الجهد أو فشل في إمداد 5 فولت، تُرسل الوحدة إشارة حالة مقابلة إلى الوحدة المركزية، مما يُمكّن النظام من اتخاذ الإجراءات التصحيحية.
3. إشارات المراقبة (Watchdog Signals): تتضمن إشارات مراقبة (watchdog signals) متعلقة بالسلامة تُختبر تلقائيًا أثناء التشغيل. تُساعد هذه الإشارات في الكشف عن أي حالات شاذة أو أعطال في الوحدة أو في الاتصال، مما يُعزز موثوقية النظام بشكل عام.
4. الوصول إلى وحدات I/O: تُوفر وصولًا إلى وحدات الإدخال/الإخراج لرف I/O الفرعي الخاص بها، مما يسمح لوحدة المعالجة المركزية بالتفاعل معها بشكل صحيح.
5. الموثوقية العالية والأمان: نظرًا لتطبيقها في أنظمة السلامة، تُصمم هذه الوحدة بأعلى معايير الموثوقية والأمان. تُشير المصادر إلى أنها يمكن أن تكون جزءًا من الأنظمة المصممة للامتثال لمستويات السلامة (SIL) حتى SIL 3.
6. التصميم المدمج: غالبًا ما تتطلب مساحة صغيرة (على سبيل المثال، 4 TE، وهي وحدة قياس للعرض في الحوامل الأوروبية)، مما يُوفر مساحة في خزانات التحكم.
7. المكونات التكميلية: تُستخدم بشكل شائع مع وحدات المعالج المركزية مثل F8650X/F8652X (لوحدات المعالجة المركزية الآمنة) و F8651X/F8653X (لوحدات المعالجة المركزية غير الآمنة) في أنظمة H51q/H41q.

تُعد هذه الوحدة ضرورية لضمان التدفق السلس للبيانات ومعالجة الإشارات في الوقت الفعلي داخل نظام التحكم في السلامة، مما يُسهم بشكل مباشر في سلامة وموثوقية العملية الصناعية.

الميزات الأساسية والفوائد الجوهرية

• سلامة محسنة: تُوفر مراقبة مستمرة لإمداد الطاقة وإشارات المراقبة لتعزيز السلامة الوظيفية.
• اتصال موثوق: تُسهل تبادل البيانات المستقر بين وحدات الإدخال/الإخراج والوحدة المركزية.
• تشخيص متقدم: تُرسل إشارات حالة إلى الوحدة المركزية في حالة وجود مشكلات في إمداد الطاقة أو الوحدة نفسها.
• تصميم قوي: مُصمم للتشغيل الموثوق في البيئات الصناعية الصعبة.
• التوافق مع HIMA: تتكامل بسلاسة مع أنظمة HIMA PES H51q، مما يضمن الأداء الأمثل.

المواصفات الفنية

مجالات التطبيق

تُستخدم HIMA F7553 984755302 في الصناعات التي تعتمد على أنظمة التحكم في السلامة من HIMA لضمان التشغيل الآمن والموثوق للعمليات الحرجة:

• النفط والغاز: في منصات الحفر، ومصافي التكرير، وخطوط الأنابيب، وأنظمة الطوارئ للإغلاق (ESD).
• توليد الطاقة: في أنظمة حماية الغلايات، والتحكم في التوربينات، وأنظمة إغلاق الطوارئ.
• الصناعات الكيميائية والبتروكيماوية: للتحكم في العمليات الخطرة وأنظمة السلامة.
• النقل: في أنظمة التحكم في السكك الحديدية (مثل إشارات السكك الحديدية) وأنظمة المترو.
• الصيدلة: في عمليات الإنتاج التي تتطلب تحكمًا دقيقًا في السلامة.
• أتمتة المصانع: في التطبيقات التي تتطلب مستويات عالية من السلامة الوظيفية.

منتجات ذات صلة قد تهمك

تتكامل HIMA F7553 984755302 مع مكونات أخرى ضمن نظام HIMA PES H51q:

• وحدات المعالج المركزي (CPU Modules): مثل HIMA F8650X أو F8651X، التي تُعد الدماغ المركزي للنظام.
• وحدات الإدخال/الإخراج (I/O Modules): التي تُجمع البيانات من المستشعرات وتتحكم في المشغلات (مثل F 8627X, F 8628X).
• رفوف الإدخال/الإخراج (I/O Subracks): مثل رف B 9302، الذي تُركب فيه وحدة F7553.
• وحدات تزويد الطاقة (Power Supply Units): التي تُوفر الطاقة للنظام بأكمله.
• برنامج ELOP II / SILworX: أدوات البرمجة والتكوين من HIMA المستخدمة لإعداد النظام.

هل تحتاج إلى مساعدة في استكشاف المشكلات أو استبدال وحدة F7553 في نظام HIMA؟
