HIMA H51q-H B5233-2: العمود الفقري لأنظمة الأمان الصناعية فائقة الموثوقية
HIMA H51q-H B5233-2: ضمان استمرارية التشغيل والسلامة القصوى في البيئات الحرجة
HIMA H51q-H B5233-2: حل متكامل للمراقبة والتحكم في تطبيقات السلامة الصناعية
HIMA H51q-H B5233-2: الابتكار في تصميم أنظمة الحماية لتقليل المخاطر وزيادة الكفاءة
HIMA H51q-H B5233-2: تلبية أعلى معايير السلامة العالمية مع شهادات معتمدة
####### HIMA H51q-H B5233-2: حماية الأصول البشرية والمادية من خلال الكشف الدقيق عن الأعطال
######## HIMA H51q-H B5233-2: إدارة شاملة للسلامة التشغيلية في المنشآت الصناعية المعقدة
نظام HIMA H51q-H B5233-2 – قلب أمان عملياتك الصناعية
في الصناعات التي تنطوي على مخاطر عالية، مثل النفط والغاز، الكيماويات، وتوليد الطاقة، تُعد أنظمة السلامة ليست مجرد ميزة، بل ضرورة حتمية. هنا يأتي دور HIMA H51q-H B5233-2. هذه الوحدة هي جزء أساسي من نظام السلامة HIQuad H51q من HIMA، والذي يُعرف بقدرته على توفير مستويات عالية جدًا من السلامة والموثوقية.
تخيل محطة كيميائية حيث يمكن أن يؤدي أي عطل بسيط إلى عواقب وخيمة. يعمل نظام HIMA H51q-H كحارس يقظ، يراقب باستمرار المتغيرات الحيوية (مثل الضغط، درجة الحرارة، مستوى السوائل) ويتخذ إجراءات تلقائية وفورية (مثل إغلاق صمام أو إيقاف مضخة) لمنع الحوادث الكارثية. يشير جزء “B5233-2” تحديدًا إلى رف التجميع (system rack) أو مجموعة التجميع التي تستضيف المكونات الأساسية للنظام، بما في ذلك وحدات المعالجة المركزية (CPUs) ومزودات الطاقة ووحدات الإدخال/الإخراج (I/O). إنها البنية التحتية المادية التي تضمن التشغيل المتكامل والموثوق لوحدة التحكم الآمنة.
HIMA H51q-H B5233-2: هيكل متين لوظائف أمان حيوية
عندما نتحدث عن HIMA H51q-H B5233-2، فإننا نشير إلى تصميم هندسي يركز بشكل كامل على تحقيق أقصى درجات الأمان والتوافر. بصراحة، إنه مصمم لتحمل الظروف الصعبة وتقديم أداء لا تشوبه شائبة عندما يكون الأمر أكثر أهمية.
هندسة التسامح مع الأخطاء: موثوقية لا مثيل لها
الميزة الأساسية لنظام H51q-H هي بنيته المتسامحة مع الأخطاء (fault-tolerant architecture)، خاصةً ما يتعلق بـ:
- وحدات المعالجة المركزية المتكررة (Redundant Central Modules): يحتوي النظام على وحدتي معالجة مركزية (CU modules)، تعملان بشكل متزامن. إذا فشلت إحداهما، تتولى الأخرى التحكم بسلاسة دون أي انقطاع في الأداء. هذا التصميم يضمن توفرًا عاليًا للنظام ويُقلل بشكل كبير من احتمالية التوقفات غير المخطط لها.
- بنية QMR (Quadruple Modular Redundant): تتكون كل وحدة معالجة مركزية من أربعة معالجات دقيقة، مما يزيد من مستوى التكرار والموثوقية. يعمل أحد المعالجات بالبيانات الحقيقية بينما يعمل الآخر بالبيانات المعكوسة، مع مقارنة مستمرة لضمان دقة المعالجة.
- باص I/O ذو قناة واحدة: على الرغم من أن وحدات المعالجة المركزية متكررة، فإن النظام H51q-H يستخدم باص I/O أحادي القناة. هذا يجعله مناسبًا للتطبيقات التي تتطلب توفرًا عاليًا للمعالجة مع الحفاظ على التكلفة النسبية لواجهة I/O.
- مراقبة مزود الطاقة: يتم مراقبة مزودات الطاقة باستمرار لضمان توفر الجهد المطلوب (مثل 24Vdc/5Vdc) لوحدات المعالجة المركزية ووحدات I/O والواجهات.
التصميم المعياري (Modular Design): مرونة وقابلية للتوسع

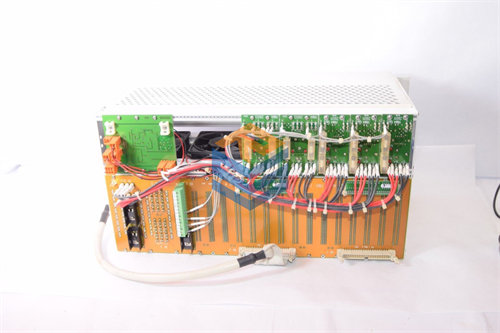

يتم تركيب H51q-H B5233-2 في رف مقاس 19 بوصة وبارتفاع 5 وحدات (5HU). هذا الرف المركزي يستوعب جميع المكونات الأساسية للنظام، بما في ذلك:
- وحدتي المعالجة المركزية (CU modules): F 8650 (أو F 8651)
- بطاقات الطاقة (Power cards): مثل F 7130A (اثنتان، تعملان بالتوازي)
- وحدة مراقبة الطاقة (Power Monitoring Card): F 7131
- وحدات إنهاء الباص (Bus termination modules): F 7546
- وحدات الاتصال (اختياري): يمكن إضافة ما يصل إلى 5 وحدات اتصال مثل F 8625 (إيثرنت) أو F 8626 (Profibus-DP).
- وحدات المعالجة المشتركة (Coprocessor modules) (اختياري): F 8621A.
- وحدات الإدخال/الإخراج (I/O modules): يدعم الرف المركزي 13 بطاقة I/O (تصل إلى 208 نقطة I/O)، وتشمل الوحدات الشائعة:
- F3236 / F3237: وحدات الإدخال الرقمي (DI).
- F3330 / F3331: وحدات الإخراج الرقمي (DO).
- F6217 / F6706: وحدات الإدخال التناظري (AI).
شهادات السلامة: ضمان الامتثال
تُعد أنظمة HIMA H51q-H معتمدة من TÜV لتصل إلى مستوى السلامة المتكامل (SIL) 3 وفقًا لمعيار IEC 61508. هذا يعني أنها تلبي أعلى المتطلبات لضمان أن النظام سيعمل بشكل آمن حتى في حالة وجود عطل.
مجالات التطبيق: حيث لا يمكن المساومة على السلامة
تُستخدم أنظمة HIMA H51q-H B5233-2 على نطاق واسع في الصناعات التي تتطلب أعلى مستويات السلامة والموثوقية لتطبيقات التحكم والإغلاق في حالات الطوارئ. تشمل هذه الصناعات:
- النفط والغاز: في منصات الحفر، مصافي النفط، خطوط الأنابيب، ومحطات المعالجة لنظم الإغلاق في حالات الطوارئ (ESD)، ونظم اكتشاف الحريق والغاز (F&G).
- الكيماويات والبتروكيماويات: للتحكم في العمليات الخطرة التي تتطلب إغلاقًا سريعًا وموثوقًا به في حالة الانحراف عن التشغيل الآمن.
- توليد الطاقة: في محطات الطاقة التقليدية والنووية لإدارة أنظمة حماية التوربينات، وأنظمة إدارة الشعلات (BMS)، وأنظمة حماية الغلايات.
- المعادن والتعدين: للتحكم في العمليات الخطرة مثل أفران الصهر والمطاحن.
- الصيدلانية: في المنشآت التي تتعامل مع مواد خطرة أو تتطلب بيئات معقمة.
- النقل (خاصة السكك الحديدية): في أنظمة الإشارات والتحكم في القطارات حيث السلامة أمر بالغ الأهمية.
بصراحة، أي تطبيق صناعي يمكن أن يؤدي فيه الفشل في التحكم إلى إصابات شخصية خطيرة، أو أضرار بيئية، أو خسائر اقتصادية فادحة، هو مرشح مثالي لنظام HIMA H51q-H.
القيمة المضافة: الحماية المطلقة، الكفاءة التشغيلية، والامتثال
الاستثمار في HIMA H51q-H B5233-2 يمثل استثمارًا في أقصى درجات الأمان والموثوقية لعملياتك الحيوية. من خلال توفير قدرات حماية وتحكم فائقة، تساهم هذه الوحدة في:
- منع الحوادث الكارثية: عن طريق الكشف السريع والاستجابة الفورية للظروف الخطرة.
- تقليل المخاطر على الأفراد والمعدات: من خلال توفير طبقة حماية إضافية.
- تحقيق الامتثال التنظيمي: تلبية المعايير الصناعية الصارمة (مثل IEC 61508) المطلوبة لتطبيقات السلامة.
- زيادة التوافر التشغيلي: بفضل البنية المتكررة والتسامح مع الأخطاء، مما يقلل من وقت التوقف عن العمل.
- إطالة عمر الأصول: من خلال منع التلف الناتج عن ظروف التشغيل غير الآمنة.
إنها توفر لمديري العمليات والمهندسين راحة البال، مع العلم أن أنظمتهم الأكثر حساسية تحت حراسة يقظة وذكية.
هل لديك أي أسئلة أخرى حول كيفية تكوين نظام HIMA HIQuad H51q-H أو عن مقارنته بأنظمة السلامة الأخرى؟
