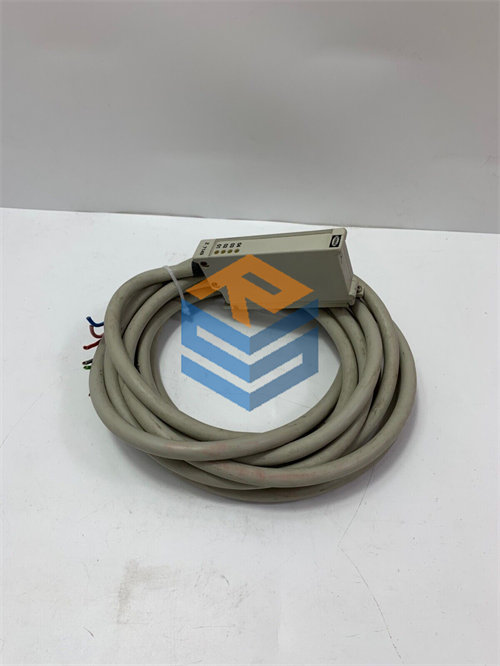

Product Introduction
تعد HIMA Z7108 هي “بوابة العبور” للإشارات بين الميدان وبين ذكاء المعالج. بينما تقوم الكروت الإلكترونية بمعالجة البيانات، تتولى Z7108 المهمة الشاقة المتمثلة في تثبيت الأسلاك وضمان التوصيل الكهربائي المستقر. في أنظمة السلامة SIL 3، يعتبر أي “اتصال مرخى” (Loose Connection) بمثابة خطر محتمل قد يؤدي لإغلاق المصنع، ولهذا صممت Z7108 بمواد مقاومة للاهتزازات والحرارة.
تتميز Z7108 بتصميم “القابس والتشغيل” (Plug-in design)، مما يسمح لمهندسي الصيانة باستبدال الكارت الإلكتروني بالكامل دون الحاجة لفك الأسلاك واحداً تلو الآخر؛ فقط قم بفك كتلة Z7108، استبدل الكارت، ثم أعد تركيب الكتلة ببراغي التأمين الجانبية. هذا التصميم يقلل من وقت التوقف (Downtime) ويمنع أخطاء إعادة التوصيل الخاطئ للأسلاك.
Key Technical Specifications
| الخاصية الفنية | التفاصيل والمواصفات |
| عدد النقاط | 48 طرف توصيل (Terminals) |
| نوع الربط | براغي تثبيت (Screw Clamp) |
| التوافق | كروت HIMA HIQuad (مثل F3236, F3330, F6217… إلخ) |
| الموصل الخلفي | مطابق لمعيار DIN 41612 (Type F) |
| أقصى قطر للسلك | يصل إلى 1.5 mm^2 (مع الحلقات المعدنية Ferrules) |
| الجهد الأقصى | 250V AC/DC |
| التيار الأقصى | 4 Amp لكل نقطة (حسب مواصفات الكارت الموصل) |
(SOP Quality Transparency)
بما أن Z7108 قطعة ميكانيكية-كهربائية، فإننا نخضعها لفحوصات دقيقة لضمان سلامة الاتصال:
- اختبار ترابط البراغي: التأكد من أن جميع البراغي الـ 48 تتحرك بسلاسة ولا يوجد بها تآكل في السنون (Stripped Threads).
- فحص التلامسات (Spring Contacts): فحص الموصلات الأنثوية بالداخل للتأكد من أنها توفر ضغطاً كافياً على دبابيس الكارت لضمان توصيل بدون مقاومة.
- تفتيش العزل البلاستيكي: التأكد من عدم وجود تشققات أو آثار حرق ناتجة عن حرارة زائدة سابقة، مما يضمن العزل بين النقاط المتجاورة.
- تنظيف كيميائي: إزالة أي أكسدة أو رواسب كربونية باستخدام منظفات إلكترونية متخصصة لضمان أقل مقاومة تلامس ممكنة.
- اختبار الميكانيكا: التأكد من أن براغي التثبيت الجانبية (التي تربط الكتلة بالكارت) تعمل بشكل صحيح لضمان عدم انفصال الكتلة بسبب الاهتزاز.
(Technical Pitfall Guide)
❗ استخدام الـ Ferrules: (نصيحة ذهبية) لا تقم أبداً بتوصيل الأسلاك المجدولة مباشرة بـ Z7108؛ يجب دائماً كبس نهايات الأسلاك بحلقات معدنية (Ferrules) لمنع تلامس الشعيرات السلكية بين النقاط المتجاورة، مما قد يسبب قصر كهربائي (Short Circuit) يدمر الكارت.
❗ عزم الربط: لا تبالغ في ربط البراغي؛ القوة المفرطة قد تكسر القاعدة البلاستيكية الداخلية للكتلة.
❗ الترقيم: تأكد من نقل ملصقات الترقيم (Labels) من الكتلة القديمة إلى الجديدة بدقة؛ فخطأ واحد في ترتيب الأسلاك قد يعطل وظيفة السلامة بالكامل.
❗ التوافق: رغم أن هناك كتل توصيل تشبه Z7108 في الشكل، إلا أن توزيع المسافات بين النقاط في HIMA دقيق جداً؛ استخدم دائماً القطعة الأصلية لتجنب تلف دبابيس الكارت (Pins).
Installation & Configuration Guide
- الفك: قم بفك برغيي التأمين العلوي والسفلي للكتلة Z7108. اسحب الكتلة للخارج ببطء وبشكل مستقيم.
- نقل الأسلاك: في حال الاستبدال، انقل الأسلاك واحداً تلو الآخر من الكتلة القديمة إلى الجديدة لضمان عدم الخطأ في العناوين.
- التركيب: قم بمحاذاة Z7108 مع الموصل الأمامي للكارت واضغط برفق حتى تسمع صوت استقرارها.
- التأمين: اربط براغي التأمين جيداً؛ فعدم إحكامها قد يؤدي لاهتزاز الكتلة وفقدان الإشارة أثناء تشغيل المصنع.
Frequently Asked Questions (FAQ)
- هل يمكنني استخدام Z7108 مع أي كارت HIMA؟
هي مخصصة لكروت سلسلة HIQuad فقط التي تستخدم موصلات 48-pin. لا تصلح لسلسلة HIMax أو HIMatrix.
- البلاستيك حول أحد البراغي ذاب، هل يجب استبدالها؟
نعم فوراً؛ ذوبان البلاستيك يعني حدوث سخونة ناتجة عن سوء توصيل أو تيار زائد، وهذا يضعف العزل وقد يسبب حريقاً أو فشلاً في نظام السلامة.
- هل تتوفر هذه القطعة جديدة؟
نعم، تتوفر كقطع غيار جديدة (New) أو مجددة (Refurbished)، وهي من القطع التي ننصح دائماً بالاحتفاظ بمخزون منها في الموقع.
- ما هو الفرق بين Z7108 والموديلات الأخرى مثل Z7105؟
الفرق يكون عادة في عدد النقاط، نوع البراغي، أو وجود مفاتيح ترميز (Coding) تمنع تركيب الكتلة في الكارت الخطأ.
