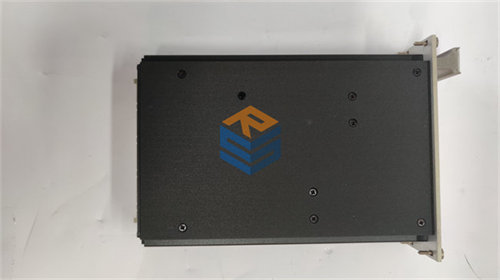

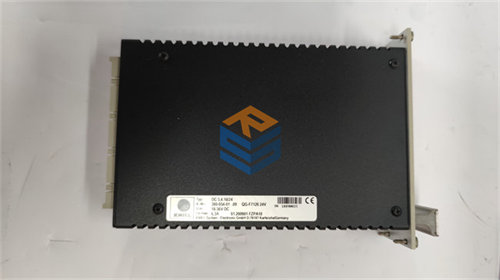

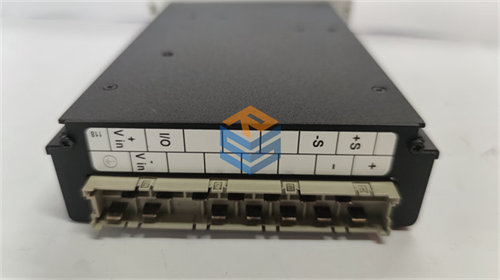

The HIMA F7126 is a Power Supply Module designed to provide stable and regulated power to the critical components within HIMA’s safety systems. It is primarily used with the HIMA HIQuad PES (Programmable Electronic System), specifically the H41q and H51q series.
Its core function is to convert an input 24 VDC voltage into a regulated 5 VDC output, which is the required operating voltage for many of the processing and I/O modules within the HIMA rack. The F7126 is built with features crucial for safety-critical applications, including safe isolation between input and output, overvoltage protection, current limitation, and short-circuit protection. This ensures that the power supplied to the safety system is reliable and protected from potential electrical faults.
اسم المنتج (Product Name)
HIMA F7126 – وحدة تزويد الطاقة (Power Supply Module)
وصف المنتج (Product Description)
تُعد HIMA F7126 مكونًا حيويًا في أنظمة التحكم في السلامة من HIMA، وتحديدًا ضمن سلسلة HIQuad (H41q و H51q). وظيفتها الأساسية هي توفير مصدر طاقة موثوق ومستقر بجهد 5 VDC لوحدات المعالجة المركزية (CPUs) ووحدات الإدخال/الإخراج (I/O modules) ووحدات الاتصال الأخرى المركبة داخل رف نظام السلامة.
تُنفذ الوحدة وظيفة محول DC/DC، حيث تستقبل جهد إدخال يبلغ 24 VDC (عادةً من مصدر طاقة خارجي) وتقوم بتحويله إلى جهد إخراج 5 VDC المطلوب لتشغيل مكونات النظام الداخلية. تتميز F7126 بـ عزل آمن (safe isolation) بين جهد الإدخال وجهد الإخراج، مما يضمن الفصل الكهربائي ويحمي النظام من التداخلات الكهربائية أو الأعطال التي قد تحدث في مصدر الطاقة الرئيسي.
لتعزيز الموثوقية والسلامة، تشتمل الوحدة على ميزات حماية مدمجة مثل الحماية من الجهد الزائد (overvoltage protection)، وتحديد التيار (current limitation)، وحماية من الدائرة القصيرة (short-circuit protection) على جانب الإخراج. يمكن تعديل جهد الإخراج البالغ 5 VDC ضمن نطاق صغير (± 0.5V) باستخدام مقياس جهد (potentiometer) على اللوحة الأمامية، مما يسمح بضبط دقيق في الأنظمة التي تستخدم وحدات تزويد طاقة متعددة لضمان توزيع متوازن للحمل في التكوينات المتكررة.
الميزات الأساسية والفوائد
- تحويل جهد DC/DC: تحويل موثوق لجهد 24 VDC إلى 5 VDC.
- عزل آمن: فصل كهربائي بين جهد الإدخال والإخراج لضمان السلامة.
- حماية مدمجة: تتضمن حماية من الجهد الزائد، وتحديد التيار، وحماية من الدائرة القصيرة.
- قابلية ضبط جهد الإخراج: يمكن تعديل جهد 5 VDC ضمن نطاق صغير (± 0.5V) لضبط دقيق.
- دعم التكرارية (Redundancy): مصممة للعمل في تكوينات متوازية مع وحدات F7126 أخرى لزيادة التوافر.
- تشخيصات سهلة: تشتمل على مقبس اختبار على اللوحة الأمامية للقياس والتشخيص.
- كفاءة عالية: معدل كفاءة يصل إلى 77% (أو أعلى في بعض المتغيرات).
- تصميم قوي: مناسبة للاستخدام في البيئات الصناعية القاسية.
بارامترات المنتج (Product Parameters)
- نوع الوحدة: وحدة تزويد طاقة DC/DC (DC/DC Power Supply Module).
- جهد الإدخال الاسمي: 24 VDC.
- نطاق جهد الإدخال المسموح به: 18 VDC إلى 28.8 VDC (من -15% إلى +20%).
- تموج جهد الإدخال (Input Ripple): < 15%.
- صمام الحماية الأولي: 6.3 A بطيء النفخ (träge).
- جهد الإخراج الاسمي: 5 VDC.
- نطاق ضبط جهد الإخراج: 5 VDC ± 0.5V (قابل للتعديل).
- ضبط المصنع لجهد الإخراج: 5.4 VDC ± 0.025V.
- تيار الإخراج الأقصى: 10 أمبير (A).
- تحديد التيار (Current Limitation): حوالي 13 أمبير.
- حماية من الجهد الزائد (Overvoltage Protection): يتم ضبطها على 6.5 V ± 0.5V.
- معدل الكفاءة: ≥ 77%.
- عزل آمن: بين جهد الإدخال وجهد الإخراج.
