HIMA+F7130A 984713060

الوصف

PES (Programmable Electronic System) H41q and H51q series safety systems. Its primary function is to convert the incoming 24 VDC main supply into the 5 VDC required to power the central processing units (CPUs), I/O modules, and the HIBUS (internal communication bus) within the HIMA safety controller rack.

This module is crucial for ensuring the stable and reliable operation of the entire safety system. It features electrical isolation between the input and output voltages, overvoltage protection, and current limitation, all designed to enhance the safety and robustness of the power delivery.

عناوين محسّنة لمُحسّنات محرّكات البحث (SEO) باللغة العربية

1. HIMA F7130A: وحدة تزويد طاقة 24VDC إلى 5VDC لأنظمة H41q/H51q الآمنة
2. إمداد طاقة آمن: HIMA F7130A 984713060 لوحدات تحكم HIMA PES
3. HIMA F7130A: محول DC/DC معزول كهربائيًا لوحدات HIMA CPU و I/O
4. شراء HIMA F7130A: وحدة تزويد طاقة أصلية لأنظمة أتمتة السلامة HIMA
5. دليل HIMA F7130A: فهم وظائف ومواصفات وحدة توزيع الطاقة الآمنة
6. استبدال HIMA F7130A: صيانة وترقية مكونات نظام HIMA PES
7. HIMA F7130A: حلول طاقة موثوقة ومحمية للدائرة الكهربائية في البيئات الصناعية
8. تحسين استقرار النظام: كيف تُعزّز HIMA F7130A إمداد الطاقة لوحدات السلامة
9. HIMA F7130A جديدة: وحدة تزويد طاقة صناعية معتمدة لأنظمة التحكم الآمنة
10. أفضل سعر لـ HIMA F7130A: وحدة HIMA لتوزيع الطاقة في العمليات الحرجة

وصف موجز للمنتج

HIMA F7130A (رقم الجزء 984713060) هي وحدة تزويد طاقة (Power Supply Module) من إنتاج HIMA، مصممة خصيصًا لتوفير الطاقة اللازمة للتشغيل المستقر لأنظمة HIMA PES H41q و H51q. تعمل هذه الوحدة كمحول DC/DC، حيث تأخذ جهد إدخال قدره 24 VDC وتحوله إلى جهد خرج ثابت قدره 5 VDC. تُعد هذه الوحدة أساسية لضمان عمل وحدات المعالجة المركزية (CPUs) ووحدات الإدخال/الإخراج (I/O modules) بشكل صحيح. تتميز بعزل كهربائي بين المدخلات والمخرجات، وحماية من الجهد الزائد، وتحديد للتيار، ومخرجات مقاومة للدارة القصيرة، مما يساهم في تعزيز موثوقية وسلامة نظام التحكم.

• نوع المنتج: وحدة تزويد طاقة (Power Supply Module)
• الشركة المصنعة: HIMA Paul Hildebrandt GmbH
• رقم الموديل: F7130A (يُشار إليه أيضًا بـ F 7130A)
• رقم الجزء المرجعي: 984713060
• الوظيفة الأساسية: تحويل جهد 24 VDC إلى 5 VDC لتزويد وحدات نظام HIMA PES H41q/H51q بالطاقة.
• التوافق: أنظمة HIMA PES H41q و H51q.
• الميزات: محول DC/DC مع عزل كهربائي، حماية من الجهد الزائد وتحديد التيار، مخرجات مقاومة للدارة القصيرة، مؤشرات LED لحالة الجهد.

وصف المنتج التفصيلي

في قلب أي نظام تحكم صناعي، تقع وحدة تزويد الطاقة، وهي العنصر الذي يضمن تدفق الطاقة الكهربائية بثبات وموثوقية إلى جميع المكونات. وعندما يتعلق الأمر بأنظمة السلامة الآلية (SIS)، فإن موثوقية وحدة تزويد الطاقة تصبح ذات أهمية قصوى. تُعد HIMA F7130A تجسيدًا لهذه الموثوقية. إنها ليست مجرد محول طاقة؛ بل هي وحدة مصممة خصيصًا لتلبية المتطلبات الصارمة لأنظمة HIMA PES H41q و H51q، والتي تُستخدم في التطبيقات الحساسة حيث يُعد أي عطل في الطاقة أمرًا غير مقبول.

تخيل نظام تحكم في الأمان يُراقب ضغط غلاية في محطة طاقة. تُشغل وحدة المعالجة المركزية ووحدات الإدخال/الإخراج في هذا النظام بجهد 5 VDC. ولكن مصدر الطاقة الرئيسي للمحطة هو 24 VDC. هنا يأتي دور HIMA F7130A. تقوم الوحدة بتحويل جهد 24 VDC إلى 5 VDC بدقة فائقة وتوفيرها لوحدات النظام. تضمن هذه الوحدة توزيعًا مستقرًا للطاقة لمكونات النظام المركزية (CPU) ووحدات الإدخال/الإخراج، بالإضافة إلى HIBUS (الناقل الداخلي الذي يربط الوحدات ببعضها البعض).

أحد الجوانب الحاسمة في تصميم HIMA F7130A هو العزل الكهربائي بين جهد الإدخال (24 VDC) وجهد الإخراج (5 VDC). يمنع هذا العزل انتشار الأعطال الكهربائية من مصدر الطاقة الرئيسي إلى نظام التحكم في السلامة الحساس، مما يحمي المكونات الداخلية من التلف ويقلل من خطر الفشل. كما أن الوحدة مزودة بـ حماية من الجهد الزائد (Overvoltage Protection) و تحديد للتيار (Current Limitation)، وتُعد مخرجاتها مقاومة للدارة القصيرة (Short-Circuit Proof). هذه الميزات لا تحمي الوحدة نفسها فحسب، بل تحمي أيضًا المعدات المتصلة بها من أي أضرار كهربائية محتملة، مما يزيد من متانة النظام بأكمله.

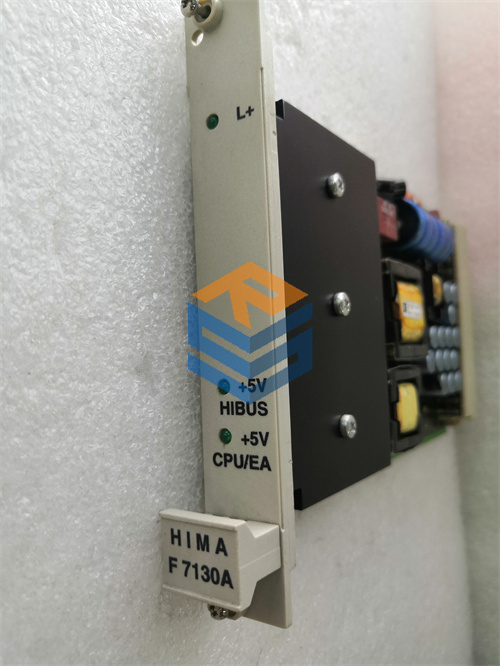

من منظور مهندس الأتمتة، فإن استخدام HIMA F7130A يُبسّط تصميم نظام الطاقة. فهي تُتيح تزويد النظام بجهد 24 VDC القياسي في الصناعة، ثم تُحوّله داخليًا إلى 5 VDC المطلوب للوحدات، مما يُقلّل من تعقيد الأسلاك والحاجة إلى محولات طاقة خارجية متعددة. تُساهم مؤشرات LED الموجودة في اللوحة الأمامية للوحدة في سهولة التشخيص، حيث تُظهر بوضوح حالة جهد الإدخال (L+) وجهود الخرج (5V للوحدة المركزية/I/O و 5V للـ HIBUS)، مما يُتيح للمهندسين تحديد أي مشكلات في الطاقة بسرعة.

أما من منظور مدير المشروع أو المسؤول عن الصيانة، فإن موثوقية HIMA F7130A تترجم مباشرة إلى تقليل وقت التوقف عن العمل وتقليل تكاليف الصيانة. فمكونات HIMA مصممة للعمل في بيئات صناعية قاسية، وتُعرف بمتانتها وطول عمرها الافتراضي. تضمن وظائف الحماية المدمجة في الوحدة استقرار الطاقة حتى في ظل ظروف التشغيل غير المثالية، مما يساهم في استمرارية العمليات وضمان سلامتها.

الميزات الأساسية والفوائد

ما الذي يجعل HIMA F7130A وحدة تزويد طاقة حيوية لأنظمة السلامة؟

• وحدة تزويد طاقة مركزية: تُعد مصدر الطاقة الأساسي لوحدات HIMA PES H41q و H51q، بما في ذلك وحدة المعالجة المركزية ووحدات I/O.
• محول DC/DC: يُحوّل جهد إدخال 24 VDC إلى جهد خرج 5 VDC المطلوب لتشغيل مكونات النظام.
• عزل كهربائي: يوفر عزلًا بين جهد الإدخال وجهد الإخراج، مما يمنع انتقال الأعطال الكهربائية ويحسن السلامة.
• حماية متكاملة: مزودة بحماية من الجهد الزائد، وتحديد للتيار، ومخرجات مقاومة للدارة القصيرة لتعزيز موثوقية النظام.
• مخرجات طاقة منفصلة: توفر مخرجات طاقة منفصلة لوحدات المعالجة المركزية/I/O (10 أمبير) ولـ HIBUS (1 أمبير)، مما يضمن توزيعًا فعالًا للطاقة.
• كفاءة عالية: معدل كفاءة ≥ 70%، مما يقلل من الطاقة المهدرة كحرارة.
• مؤشرات LED: تعرض حالة جهد الإدخال (L+) وجهود الخرج (5V CPU/EA و 5V HIBUS) لتسهيل التشخيص البصري.
• تصميم مدمج: تشغل مساحة 4 SU (وحدات نظام)، مما يوفر المساحة في الرفوف الصناعية.
• متانة صناعية: مصممة لتحمل ظروف التشغيل الصعبة في البيئات الصناعية.

المواصفات الفنية

(ملاحظة: البيانات الدقيقة قد تختلف قليلاً اعتمادًا على الإصدار الدقيق للوحدة أو الوثائق الرسمية من HIMA. يُفضل دائمًا الرجوع إلى ورقة البيانات الرسمية.)
