HIMA+F7133

الوصف

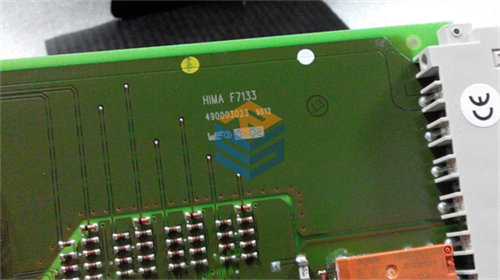

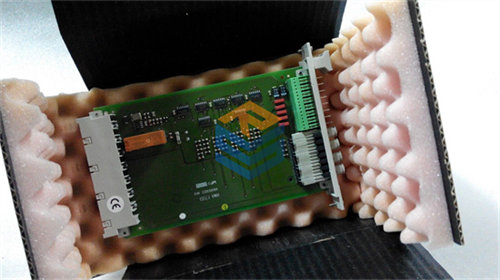

The HIMA F7133 is a 4-channel Power Distribution Module designed for HIMA’s HIQuad Programmable Electronic System (PES), specifically used with the H41q and H51q systems and their extension racks (like F-BASE RACK 11). Its primary function is to safely distribute 24 VDC power to the various I/O modules and sensor contacts within the safety system rack.

This module plays a crucial role in ensuring the reliable operation of the safety system by providing line protection through miniature fuses for each of its four channels. It also incorporates fuse monitoring with LED indicators, allowing for quick visual diagnosis of fuse status (e.g., on for healthy, flashing for faulty/missing). A relay contact signals the overall status of the fuses to the system, de-energizing if any fuse is faulty or missing. This design enhances the overall safety and availability of the HIMA system by isolating faults in power distribution.

اسم المنتج (Product Name)

HIMA F7133 – وحدة توزيع طاقة 4 قنوات (4-channel Power Distribution Module)

وصف المنتج (Product Description)

تُعد HIMA F7133 مكونًا حيويًا في أنظمة السلامة الآلية (SIS) من HIMA، وتحديدًا ضمن سلسلة HIQuad (H41q و H51q). تعمل هذه الوحدة على توفير توزيع آمن وموثوق للطاقة بجهد 24 VDC إلى وحدات الإدخال/الإخراج (I/O modules) وجهات اتصال المستشعرات المركبة في رف النظام.

تُقدم الوحدة 4 قنوات توزيع مستقلة للطاقة، كل منها محمي بواسطة صمام (fuse) مصغر (عادةً بحد أقصى 4 أمبير بطيء النفخ – slow blow). يُراقب كل صمام بواسطة منطق تقييم مدمج، ويُشار إلى حالته بواسطة مؤشر LED خاص به: يضيء LED إذا كان الصمام سليمًا، ويومض إذا كان معيبًا أو مفقودًا. بالإضافة إلى ذلك، تحتوي الوحدة على تلامس مرحل (relay contact) (d22/z24) يظل مغلقًا طالما أن جميع الصمامات تعمل بشكل سليم. في حالة تعطل أي صمام أو عدم وجوده، يقوم المرحل بإلغاء التنشيط (de-energize)، مما يشير إلى وجود خطأ في توزيع الطاقة إلى وحدة المعالجة المركزية (CPU) للنظام.

يُعد هذا التصميم أمرًا بالغ الأهمية للحفاظ على السلامة الوظيفية للنظام بأكمله. فعبر عزل الأعطال الكهربائية في مستوى توزيع الطاقة واكتشافها على الفور، تُساعد F7133 على منع انتشار هذه الأعطال إلى وحدات السلامة الأخرى، مما يُقلّل من وقت التوقف عن العمل ويُعزّز من موثوقية النظام.

الميزات الأساسية والفوائد

• توزيع طاقة 4 قنوات: تُوفر 4 مخرجات طاقة مستقلة بجهد 24 VDC.
• حماية مدمجة بالصمامات: كل قناة محمية بصمام مصغر (بحد أقصى 4 أمبير) لحماية خطوط الطاقة.
• مراقبة الصمامات (Fuse Monitoring): منطق تقييم مُدمج يُراقب حالة كل صمام.
• مؤشرات LED للحالة: مؤشرات LED خاصة بكل قناة تُشير إلى حالة الصمام (سليم/معيب/مفقود).
• تلامس مرحل للحالة: يُوفر إشارة جماعية لحالة جميع الصمامات إلى وحدة التحكم.
• عزل الأعطال: يُساعد على عزل الأعطال الكهربائية لمنع تأثيرها على بقية النظام.
• تصميم قوي وموثوق: مُصمم للعمل في البيئات الصناعية القاسية.
• سهولة التشخيص: التشخيصات البصرية والكهربائية تُسهّل تحديد مشكلات توزيع الطاقة.

بارامترات المنتج (Product Parameters)

• عدد قنوات توزيع الطاقة: 4 قنوات.
• جهد الإمداد: 24 VDC.
• الصمامات: صمامات مصغرة 5×20 مم، بحد أقصى 4 أمبير (بطيء النفخ – slow blow)، عادة نوع “T” أو “H”.
• وقت التبديل (المرحل): حوالي 100 مللي ثانية (ms).
• قدرة تحميل تلامس المرحل: 30 V / 4 A (حمل مستمر).
• الجهد المتبقي في حالة تعطل الصمام: 0 فولت.
• التيار المتبقي في حالة تعطل الصمام: 0 مللي أمبير.
• الجهد المتبقي في حالة عدم وجود إمداد: بحد أقصى 3 فولت.
• التيار المتبقي في حالة عدم وجود إمداد: < 1 مللي أمبير.
• استهلاك الطاقة (تشغيل الوحدة): حوالي 60 مللي أمبير عند 24 VDC (بدون حساب أحمال I/O).
