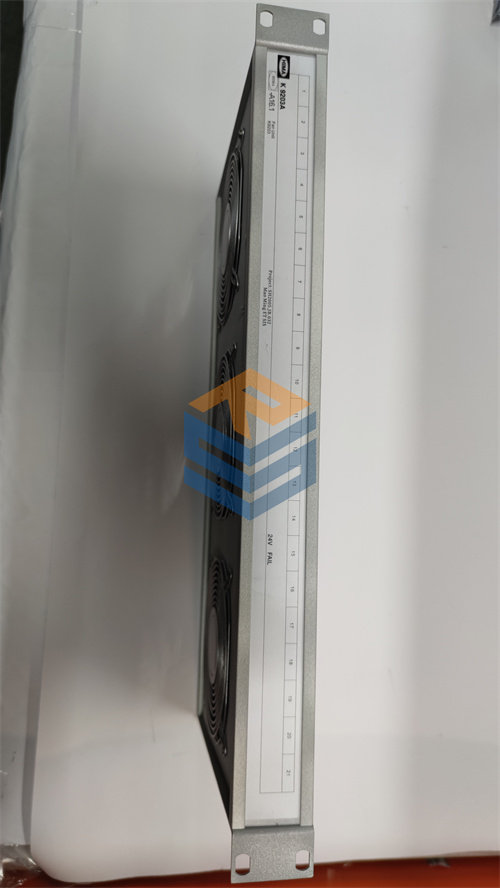

The HIMA K9203 is a Circulation Fan Drawer (Fan Module), specifically designed for use within 19-inch subracks of HIMA’s safety systems, such as the HIQuad series. Its primary purpose is to provide forced ventilation and cooling for the electronic components and modules housed within the industrial rack, helping to prevent overheating and maintain optimal performance of the safety-critical control system.

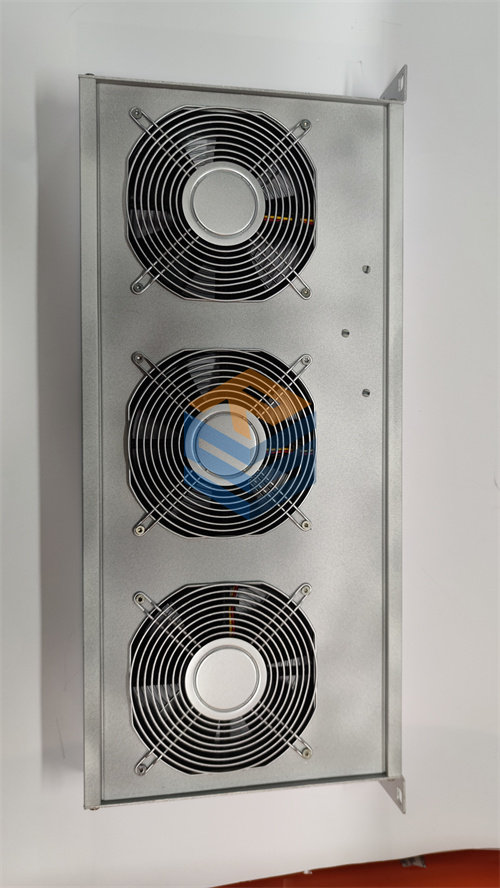

The K9203 typically features three axial fans and includes a fan-run monitoring function. This monitoring ensures that the fans are operating correctly (e.g., fan speed is within a specified range) and provides a fault indication if a fan malfunction is detected, which is crucial for maintaining the environmental integrity of a safety system.
The HIMA K9203 is often replaced by its upgraded version, the K9203A, which offers similar functionality with potential improvements in design or efficiency.
اسم المنتج (Product Name)
HIMA K9203 – وحدة مروحة دوران / درج مروحة (Circulation Fan Drawer / Fan Module)
وصف المنتج (Product Description)
تُعد HIMA K9203 مكونًا أساسيًا في أنظمة التحكم في السلامة من HIMA، خاصة تلك التي تُركّب في خزانات 19 بوصة. وظيفتها الرئيسية هي توفير تبريد فعال للوحدات الإلكترونية الحساسة (مثل وحدات المعالجة المركزية، وحدات الإدخال/الإخراج، ووحدات الاتصال) الموجودة داخل الرف. ففي البيئات الصناعية، يمكن أن تتولد حرارة كبيرة من الأجهزة الإلكترونية، والتي إذا لم يتم تبديدها بشكل صحيح، يمكن أن تؤدي إلى ارتفاع درجة الحرارة، وتلف المكونات، وتدهور أداء النظام، مما يُشكّل خطرًا على وظائف السلامة.
تتكون الوحدة K9203 عادةً من ثلاث مراوح محورية (axial fans)، تعمل على سحب الهواء من أسفل الرف ودفعه إلى الأعلى لتسهيل دوران الهواء الفعال. هذا التصميم يضمن تدفق هواء ثابت وموجه عبر الوحدات، مما يُساعد على الحفاظ على درجة حرارة تشغيل مستقرة داخل الخزان.
إحدى الميزات المهمة في HIMA K9203 هي مراقبة تشغيل المروحة (fan-run monitoring). تُراقب هذه الميزة سرعة المروحة للتأكد من أنها ضمن النطاق المحدد (عادة 75% إلى 85% من السرعة المقدرة). في حالة حدوث عطل في المروحة (مثل انخفاض السرعة عن الحد المسموح به أو توقفها)، تُرسل الوحدة إشارة خطأ. على الرغم من أن K9203 نفسها ليست وحدة أمان مُصنّفة بـ SIL، إلا أنها تُسهم بشكل غير مباشر في السلامة الوظيفية للنظام بأكمله من خلال ضمان بيئة تشغيل مستقرة ومبردة للمكونات الحساسة التي تُنفّذ وظائف السلامة. هذا الدعم غير المباشر للسلامة يُعد أمرًا حيويًا في التطبيقات الصناعية الحرجة.
تُعد هذه الوحدة مناسبة للاستخدام في أنظمة HIMA HIQuad وغيرها من أنظمة HIMA التي تستخدم هياكل 19 بوصة. يُشار إلى أن HIMA K9203 قد تم استبدالها بالإصدار الأحدث K9203A، والذي يُقدم غالبًا تحسينات طفيفة أو تحديثات للمكونات.
الميزات الأساسية والفوائد
- تبريد فعال: توفر تهوية قسرية وموجهة لمنع ارتفاع درجة حرارة المكونات الإلكترونية.
- ثلاث مراوح محورية: تضمن تدفق هواء قوي وموثوق.
- مراقبة تشغيل المروحة: تُراقب سرعة المروحة وتُشير إلى أي عطل، مما يعزز موثوقية التبريد.
- مؤشرات LED للحالة: تُوفر إشارات بصرية فورية لحالة التشغيل وحالة الأعطال.
- التوافق مع رفوف 19 بوصة: مصممة لتناسب أنظمة الرفوف الصناعية القياسية.
- تصميم قوي: مُصممة لبيئات التشغيل الصناعية.
- دعم السلامة الوظيفية: تُسهم بشكل غير مباشر في موثوقية نظام السلامة عن طريق الحفاظ على درجة حرارة التشغيل المثلى.
بارامترات المنتج (Product Parameters)
- نوع الوحدة: درج مروحة (Fan Drawer) / وحدة مروحة.
- عدد المراوح: 3 مراوح محورية.
- جهد التشغيل: 24 VDC.
- تيار التشغيل: عادة 750 مللي أمبير (mA).
- مراقبة تشغيل المروحة: نعم (تُشير إلى انخفاض سرعة المروحة عن 75%-85% من السرعة المقدرة).
- مؤشر حالة الخطأ: تلامس (contact) يفتح في حالة وجود خطأ في المروحة (عادةً “open” في حالة الخطأ).
- مؤشرات LED:
- LED لجهد التشغيل (عادةً ON عندما يكون الجهد سليمًا).
- LED لحالة خطأ المروحة (عادةً ON عندما تكون المروحة معطلة).
- معدل تدفق الهواء: حوالي 280 مترًا مكعبًا في الساعة () (وفقًا لبعض المصادر، قد تختلف).
- مستوى الضوضاء: عادة 45 dB(A) أو أقل.
- العمر الافتراضي (عند 40 درجة مئوية): حوالي 62,500 ساعة إلى 70,000 ساعة.
