HONEYWELL 05701-A-0284 05701-A-0302

الوصف

تتعلق هذه القطع بنظام Honeywell Analytics System 57، وهو نظام كشف الغازات والحرائق (F&G) ذو التصميم المعياري. تُستخدم هذه المكونات لضمان التوصيل الصحيح والإدارة الكهربائية في “رف” (Rack) التحكم.

إليك التحليل التقني لكل منهما:

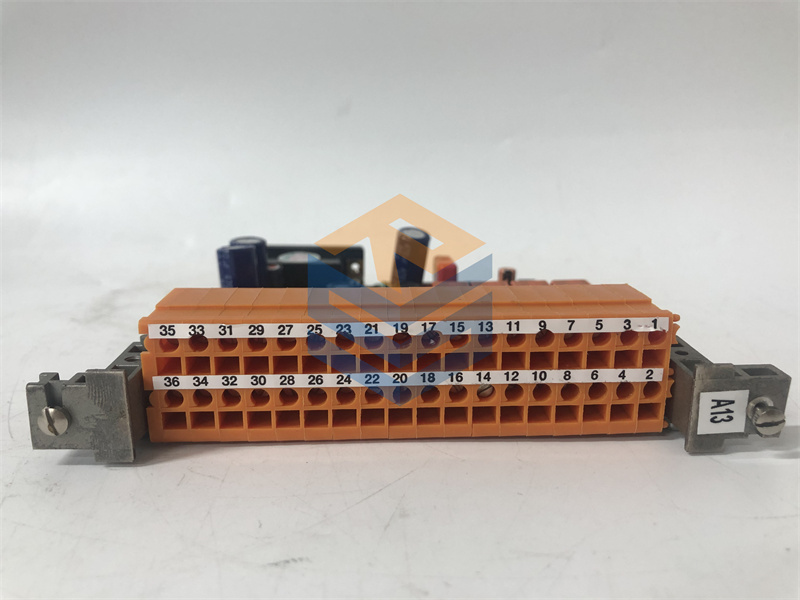

1. Honeywell 05701-A-0284 (Interface Module/Backplane Accessory)

تُعرف هذه القطعة غالباً بأنها بطاقة واجهة أو غطاء حماية (Blanking/Interface Panel)، وتُستخدم لتنظيم الرف أو توفير واجهة توصيل معينة.

• الوظيفة: تُستخدم أحياناً لسد الفراغات في الرف (Rack) عند عدم وجود بطاقة تحكم، أو كجزء من مسارات التوجيه الكهربائي داخل الرف لضمان عدم تعرض الموصلات الخلفية للغبار أو التلف الميكانيكي.
• الأهمية: الحفاظ على هيكل الرف مغلقاً ومُنظماً أمر بالغ الأهمية لضمان تبريد المكونات الإلكترونية ومنع دخول الرطوبة أو الأتربة التي قد تسبب تآكلاً في الموصلات (Connectors).

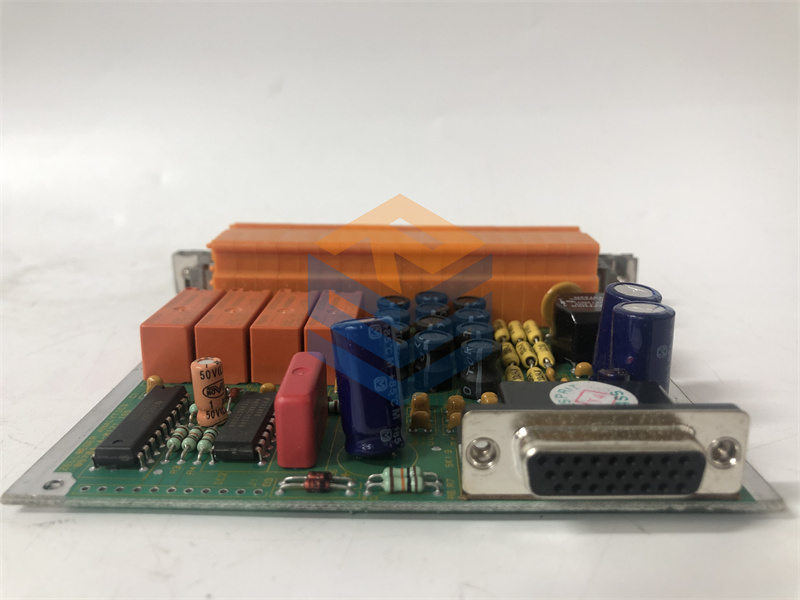

2. Honeywell 05701-A-0302 (Terminator)

هذه القطعة هي المقاومة النهائية (Termination Resistor/Terminator) المذكورة سابقاً في أنظمة Honeywell Analytics.

• الوظيفة: تُستخدم لإنهاء شبكة الاتصال الرقمية (Data Bus) التي تربط بين بطاقات التحكم ورفوف النظام.
• الأهمية الفنية: تعمل هذه المقاومة على مطابقة الممانعة (Impedance) في نهاية ناقل البيانات. بدونها، ترتد الإشارات الرقمية عند نهاية الخط، مما يؤدي إلى تداخل (Reflection) يظهر على شكل أخطاء اتصال (Comm Faults) أو قراءات غير مستقرة في النظام.

إرشادات الصيانة والهندسة

❗ نصيحة “الخبير” للتشخيص

• إذا قمت بتوسعة النظام وإضافة رف جديد، يجب نقل القطعة 05701-A-0302 من الرف القديم إلى الرف الجديد لتبقى دائماً في “نهاية الشبكة”. تركها في الرف القديم أو عدم وجودها سيفقد الإشارة جودتها.
• بالنسبة للقطعة 05701-A-0284، إذا وجدتها مفكوكة أو مفقودة، فقد تلاحظ تراكم أتربة على اللوحة الخلفية (Backplane) خلفها؛ استخدم منفاخ هواء جاف لتنظيف هذه المنطقة لضمان عدم حدوث قصر كهربائي لاحقاً.
