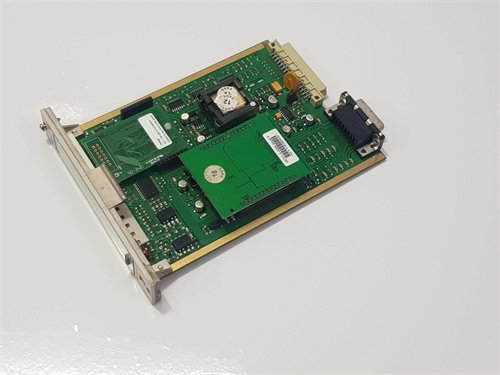

تنتمي هذه القطع إلى نظام Honeywell Analytics System 57، وهو نظام كشف عن الغازات والحرائق (F&G) يُستخدم في المنشآت الصناعية. توفر هذه المكونات البنية التحتية لتوصيل بطاقات التحكم وتوزيع الإشارات.
إليك التحليل التقني لكل جزء:
1. Honeywell 05701-A-0302 (Terminator)
هذه القطعة عبارة عن مقاومة نهائية (Terminator) تُستخدم في شبكات الاتصال الخاصة بنظام System 57.
- الوظيفة: تُركب في نهاية كابل البيانات (Data Bus) للرف (Rack) الأخير في السلسلة.
- الأهمية: تعمل على مطابقة ممانعة الشبكة (Impedance Matching)، مما يمنع ارتداد الإشارات (Signal Reflection) على الكابل. بدون هذه القطعة، قد تواجه النظام أخطاء اتصالات متقطعة، فقدان بيانات، أو إنذارات كاذبة ناتجة عن “ضوضاء” في الشبكة.
2. Honeywell 05701-A-0325 (Interface/Backplane Module)
(ملاحظة: الرقم 0571-A-0325 يشير عادة إلى بطاقة واجهة خلفية أو بطاقة توصيل طرفية ضمن عائلة System 57).
- الوظيفة: تعمل كلوحة واجهة تربط بين بطاقات التحكم (Control Cards) والأسلاك الميدانية الخارجية.
- المهام:
- توفر نقاط توصيل (Terminal Blocks) للأسلاك القادمة من كواشف الغاز أو أجهزة الإنذار.
- تنقل إشارات الطاقة والبيانات من بطاقة التحكم إلى الجهاز الميداني.
- توفر عزلاً فيزيائياً يسهل عملية صيانة القنوات بشكل فردي دون التأثير على بقية النظام.
إرشادات هندسية للصيانة
| الإجراء | الوصف التقني |
| التأكد من التوصيل | في حال استبدال البطاقات الميدانية، تأكد من أن الأسلاك في اللوحة 05701-A-0325 محكمة الربط؛ فالأكسدة في هذه النقاط هي السبب الأول لأعطال الإشارة. |
| الشبكة | تأكد دائماً من وجود المقاومة 05701-A-0302 في أبعد نقطة في شبكة الرفوف. إذا تمت إضافة رف جديد للنظام، يجب نقل هذه المقاومة إلى الرف الجديد. |
| التنظيف | هذه المكونات حساسة للأتربة والرطوبة؛ تأكد من أن كبائن التحكم مغلقة جيداً لتجنب حدوث تماس كهربائي أو تأكسد للموصلات. |
❗ نصيحة “الخبير” للتشخيص
إذا كان النظام يعطي خطأ “Comm Fault” أو “Bus Error”:
- تحقق من وجود المقاومة 05701-A-0302 في نهاية الشبكة؛ فغالباً ما يتم نسيانها أثناء عمليات الصيانة.
- افحص اللوحة الخلفية 05701-A-0325 بحثاً عن أي علامات احتراق أو تآكل كيميائي، خاصة إذا كان الموقع قريباً من عمليات معالجة الغاز أو المواد الكيميائية.
