بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التقرير الفني حول مكونات نظام Honeywell System 57. تُعد هذه الأجزاء ضرورية لتركيب وتجهيز رفوف التحكم الخاصة بمراقبة الغاز والحريق، حيث توفر البنية التحتية اللازمة لربط بطاقات التحكم بالطاقة والشبكة.
- وحدة Honeywell 05701-A-0351 الأصلية – بطاقة واجهة الهندسة (Engineering Card)
- وحدة Honeywell 05701-A-0302 الأصلية – لوحة الربط الخلفية (Backplane) لـ 16 قناة
- مجموعة Honeywell System 57: 05701-A-0351 و 05701-A-0302 الجديدة
- بطاقة واجهة النظام 05701-A-0351 من Honeywell – برمجة وتشخيص الرف
- لوحة توزيع الطاقة والبيانات 05701-A-0302 من Honeywell – أساس رفوف النظام 57
- الطراز الأول: 05701-A-0351 (وحدة واجهة الهندسة – Engineering Card)
- الطراز الثاني: 05701-A-0302 (لوحة الربط الخلفية لـ 16 قناة – 16-Way Backplane)
- العلامة التجارية: Honeywell (System 57)
- حالة المخزون: جديد أصلي (New Original Surplus).
- التطبيق: تجهيز خزانات مراقبة الغاز المركزية.
- الميزة التنافسية: تكامل تام لنظام المراقبة مع سهولة الوصول لبيانات البرمجة والتشخيص المركزية.
نظرة عامة على المنتج (نظرة عامة على المنتج)
في بنية نظام Honeywell System 57، لا يمكن للبطاقات الفردية العمل بفعالية دون وجود “العمود الفقري” للنظام.
وحدة 05701-A-0302 هي لوحة الربط الخلفية (Backplane) التي يتم تركيبها في الجزء الخلفي من الرف (Rack) مقاس 19 بوصة. توفر هذه اللوحة ممرات الطاقة وتوزيع البيانات لـ 16 بطاقة تحكم كحد أقصى، مما يضمن وصول التغذية الكهربائية لكل بطاقة بشكل منظم ومحمي.

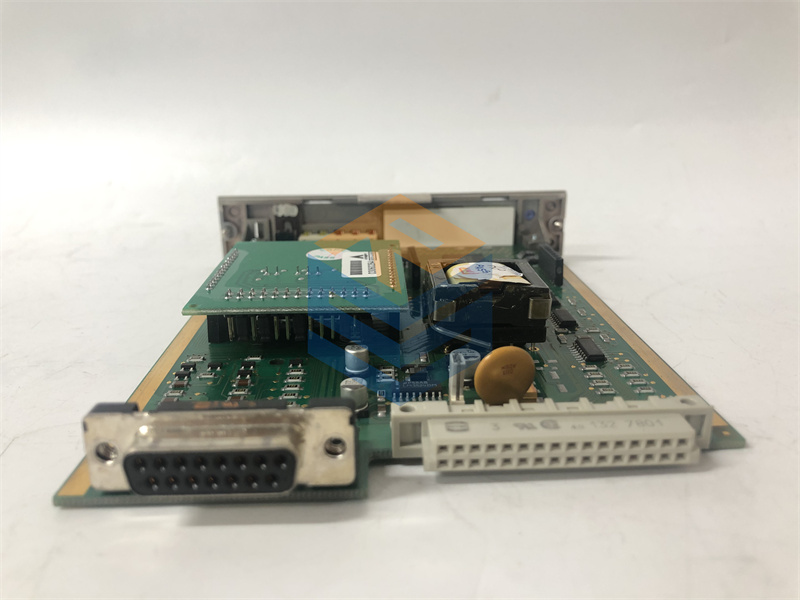

أما وحدة 05701-A-0351 فهي بطاقة واجهة الهندسة (Engineering Card). يتم تركيب هذه البطاقة في الفتحة المخصصة لها على لوحة الربط الخلفية، وتعمل كنقطة وصول مركزية للمهندسين. من خلالها، يمكن توصيل أجهزة الكمبيوتر أو وحدات البرمجة المحمولة لضبط إعدادات جميع البطاقات الموجودة في الرف، كما توفر منافذ لاتصالات التسلسلية (مثل Modbus) لنقل البيانات إلى نظام التحكم الموزع (DCS).
المواصفات الفنية (المواصفات الفنية)
أولاً: مواصفات 05701-A-0351 (Engineering Card)
- الوظيفة: واجهة برمجة وتشخيص مركزية للرف.
- منافذ الاتصال: تدعم RS-232/485 لربط النظام بشبكات المراقبة العلوية.
- المؤشرات: مصابيح LED لتوضيح حالة النظام العامة وأعطال الاتصال.
- الأمان: مفتاح حماية لمنع التغييرات غير المصرح بها في الإعدادات.
ثانياً: مواصفات 05701-A-0302 (16-Way Backplane)
- السعة: تدعم حتى 16 بطاقة تحكم (أو مزيج من بطاقات التحكم والإنذار).
- توزيع الطاقة: مدخلات مزدوجة لتيار مستمر (DC) لضمان استمرارية الطاقة في حال فشل أحد المصادر.
- هيكل الربط: تصميم قوي يقلل من التداخل الكهرومغناطيسي بين القنوات.
- التركيب: مصممة للتثبيت داخل رفوف النظام القياسية 57.
(الميزات والقيمة)
تكمن القيمة الفنية لوحدة 05701-A-0302 في توفير نظام “مركزي ومستقر”؛ حيث تلغي الحاجة إلى أسلاك معقدة لتوزيع الطاقة على كل بطاقة على حدة، مما يقلل من فرص حدوث تماس كهربائي ويسهل عملية التوسع المستقبلي بإضافة بطاقات جديدة ببساطة.
أما بطاقة 05701-A-0351، فهي تمنح المهندسين “التحكم الكامل”؛ فبدلاً من ضبط كل قناة يدوياً عند الحساس الميداني، يمكن إجراء المعايرة والضبط من غرفة التحكم مباشرة. من خلال الحصول على هذه المكونات الأصلية من RUNSHENG، تضمن منشأتك الحصول على بنية تحتية لم تتعرض لأي تآكل في نقاط التوصيل، مما يضمن نقاء الإشارات المنقولة وسلامة نظام كشف الغاز بالكامل.
