هذه المكونات هي أجزاء أساسية من نظام Honeywell Analytics System 57، وهو نظام تحكم في الغازات والحرائق (Fire & Gas System) مصمم للبيانات الصناعية الحرجة. يتميز هذا النظام ببنية معيارية تعتمد على بطاقات مستقلة لكل قناة.
إليك التحليل التقني لهذه القطع:

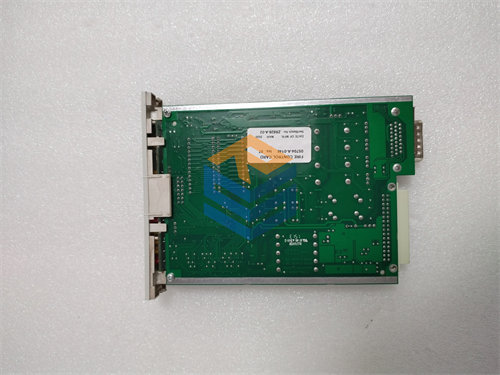

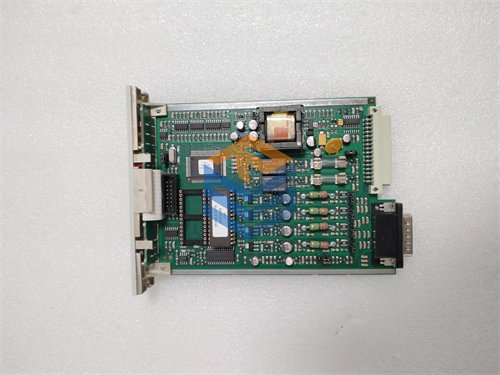

1. Honeywell 05704-A-0144 (بطاقة تحكم)
تُعد هذه البطاقة جزءاً من عائلة بطاقات التحكم في الغازات في نظام System 57.
- الوظيفة: تُستخدم كبطاقة تحكم (Control Card) لمعالجة الإشارات من كواشف الغاز. تقوم هذه البطاقة بمراقبة مستوى تركيز الغاز وتحويله إلى إشارات إنذار.
- المميزات:
- مؤشرات LED: تحتوي واجهة البطاقة عادةً على مؤشرات حالة للإنذار (Low, High, Fault).
- المرونة: مصممة للعمل مع أنواع محددة من حساسات الغاز (مثل حساسات Catalytic أو Toxic اعتماداً على المراجعة الهندسية).
- التحكم: توفر إخراجات ريليه (Relays) للتحكم في الأجهزة الخارجية مثل صافرات الإنذار أو أنظمة الإغلاق.
2. Honeywell 05701-A-0145 (بطاقة واجهة/توصيل)
تُشير هذه القطعة غالباً إلى بطاقة التوصيل الخلفية (Backplane/Interface Card) المرتبطة بالرف أو الهيكل المضيف للنظام.
- الوظيفة: تعمل كجسر فيزيائي وكهربائي بين بطاقة التحكم (05704-A-0144) وناقل البيانات (Bus) الخاص بنظام System 57.
- المميزات:
- توزيع الطاقة: تقوم بتوصيل طاقة التشغيل (24V DC) من مزود الطاقة الرئيسي إلى بطاقة التحكم.
- التوصيلات الطرفية: توفر النقاط المادية لتوصيل أسلاك الحساسات الميدانية (Input) وأسلاك الإنذار (Output).
- الموثوقية: مصممة لضمان اتصال مستقر ومقاوم للاهتزازات، وهو أمر ضروري في البيئات الصناعية.
إرشادات الصيانة والتركيب
| الإجراء | الوصف التقني |
| الاستبدال (Hot-Swapping) | تدعم معظم بطاقات System 57 الاستبدال أثناء التشغيل، ولكن تأكد من وضع القناة في وضع “Inhibit” (المنع) برمجياً قبل سحب البطاقة لمنع إطلاق إنذارات كاذبة. |
| فحص التوصيلات | تأكد دائماً من إحكام توصيل الأسلاك في البطاقة 05701-A-0145، حيث أن الارتخاء هو السبب الأول لظهور خطأ “Fault” في القناة. |
| التأريض | يجب أن يكون الرف (Rack) مؤرضاً بشكل صحيح لتقليل الضوضاء الكهربائية التي قد تؤثر على دقة قياسات الغاز. |
❗ ملاحظة هامة للصيانة
إذا واجهت إنذار “Fault” مستمر على بطاقة 05704-A-0144، ابدأ بفحص الحالة المادية للحساس الميداني (Sensor) المتصل بها. إذا كان الحساس سليماً، فقم بفحص نقاط التوصيل على البطاقة 05701-A-0145 للتأكد من عدم وجود أكسدة أو ارتخاء في الأسلاك.
