تجمع هذه المكونات بين وحدة الحامل للهيكل (Carrier) لنظام Experion وقطعة تابعة لنظام Honeywell Analytics المخصص للكشف عن الغازات. هذا النوع من القطع غالباً ما يتواجد في لوحات التحكم التي تدمج بين نظام التحكم الموزع (DCS) وأنظمة السلامة (F&G).
إليك التحليل التقني لكل مكون:

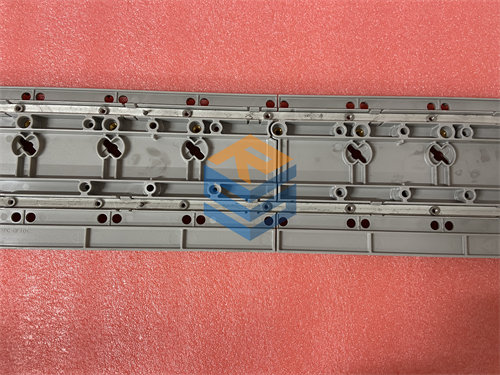

1. Honeywell CC-MCAR01 (Experion Series C Carrier)
هذا الجزء هو الحامل الفيزيائي (Carrier) المخصص لوحدات التحكم C300 ووحدات الإدخال والإخراج في نظام Experion PKS.
- الوظيفة: يعمل كقاعدة تثبيت وناقل بيانات (Backplane) لوحدات التحكم. يوفر المسارات الكهربائية اللازمة للطاقة والاتصالات بين الوحدات المركبة عليه.
- المميزات: * يسمح بتركيب وحدات التحكم بشكل عمودي لتوفير المساحة وتسهيل التبريد.
- يدعم خاصية التكرار (Redundancy) حيث يمكن تركيب وحدتي تحكم C300 جنباً إلى جنب لضمان استمرارية النظام.
- ملاحظة فنية: عند تركيب هذا الحامل، يجب التأكد من إحكام براغي التثبيت لضمان استقرار ناقل البيانات (I/O Bus) ومنع حدوث أعطال ناتجة عن الاهتزازات.
2. Honeywell 05704-A-0145 (System 57 Control Card)
هذه القطعة تتبع نظام Honeywell Analytics System 57، وهو نظام مستقل لمراقبة الغازات والحرائق.
- الوظيفة: هي بطاقة تحكم لقناة واحدة (Single Channel Control Card) تُستخدم لمعالجة الإشارات القادمة من كواشف الغاز (Gas Detectors).
- المواصفات:
- تستقبل إشارات (4-20 mA) أو مدخلات من حساسات من نوع Catalytic.
- تحتوي على شاشة LED مدمجة لعرض التركيز الحالي للغاز.
- مزودة بـ 3 مستويات من الإنذار (Low, High, Fault) مع ريلهات (Relays) مدمجة لتفعيل أجهزة التنبيه أو الإغلاق الاضطراري.
- رقم الجزء (05704-A-0145): يشير تحديداً إلى بطاقة التحكم في الغازات القابلة للاشتعال (Flammable Gas Control Card).
إرشادات الصيانة والتركيب
| الإجراء | الوصف التقني |
| المعايرة (System 57) | تتطلب البطاقة 05704-A-0145 معايرة دورية تتوافق مع نوع الغاز المستهدف. يجب التأكد من “تصفير” (Zeroing) الحساس قبل إجراء اختبار الغاز (Span). |
| التأريض | في الحامل CC-MCAR01، يجب تأريض الهيكل المعدني بدقة لمنع الضوضاء الكهربائية من التأثير على سرعة نقل البيانات بين المعالجات. |
| اختبار الإنذار | تأكد من تفعيل وضع “التجربة” (Test Mode) في بطاقة System 57 قبل إجراء الصيانة لمنع تفعيل مرشات المياه أو صافرات الإنذار في الموقع. |
| التوافق | لا يمكن تركيب بطاقة System 57 مباشرة على حامل Experion؛ فهما نظامان منفصلان يتم ربطهما عادةً عبر كابلات إشارة (4-20 mA). |
❗ نصيحة “الخبير” للتشخيص
إذا ظهر خطأ “Fault” على بطاقة 05704-A-0145، فغالباً ما يكون السبب هو تآكل في رأس الحساس الميداني أو انقطاع في حلقة التيار. أما بالنسبة لـ CC-MCAR01، فإذا واجهت مشاكل في رؤية وحدات التحكم على الشبكة، تحقق من سلامة وصلات الطاقة (Power Connectors) في الجزء الخلفي من الحامل.
