تجمع هذه المكونات بين لوحة التوصيل الطرفية المتخصصة ووحدة المعالجة المركزية لاتصالات الشبكة في أنظمة Honeywell Experion PKS و TDC 3000. يعد هذا المزيج حيوياً لضمان إدارة تدفق البيانات بين وحدة التحكم (Controller) والشبكة العالمية للتحكم (UCN).
إليك التحليل التقني لكل مكون:

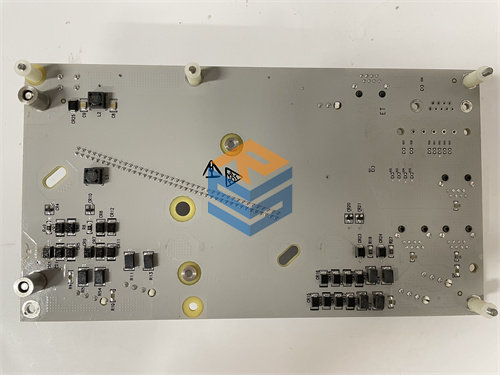

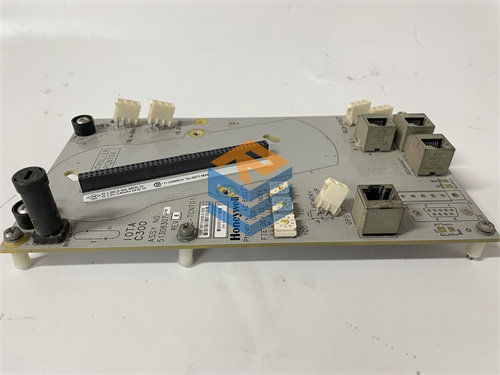

1. Honeywell CC-TCNT01 (UCN Termination IOTA)
تُعرف بـ UCN Termination IOTA (Input Output Termination Assembly)، وهي اللوحة التي تُثبت عليها وحدة التحكم في الشبكة.
- الوظيفة: توفر نقاط التوصيل الفيزيائية للكابلات المحورية (Coaxial cables) التي تشكل شبكة الـ UCN (Universal Control Network).
- المميزات:
- تحتوي على دوائر حماية وممانعة (Impedance matching) لضمان جودة الإشارة الرقمية عبر الشبكة.
- مصممة لتسمح باستبدال وحدة الـ UCM دون التأثير على استمرارية الشبكة (مع مراعاة بروتوكولات التكرار).
- أهمية الصيانة: تعد هذه اللوحة نقطة حاسمة؛ أي تآكل في نقاط التوصيل أو خلل في المقاومة الطرفية قد يؤدي إلى ظهور أخطاء “Network Noise” أو “Packet Loss”.
2. Honeywell SC-UCMX02 (51307198-276)
هذا المكون هو Universal Control Network Module (UCM)، وهو العقل المدبر لاتصالات العقدة (Node).
- الوظيفة: إدارة الاتصالات بين وحدة التحكم (C300 أو غيرها) وبين شبكة الـ UCN. هي التي تترجم أوامر التحكم إلى حزم بيانات (Data Packets) قابلة للإرسال عبر الشبكة.
- رقم الجزء (51307198-276):
- الرقم 51307198 يشير إلى عائلة معالجات UCM.
- اللاحقة -276 تدل على إصدار هندسي (Revision) مُحدث يوفر أداءً أفضل في التعامل مع حجم البيانات الكبير، ومجهز بطلاء حماية (Conformal Coating) لضمان العمل في البيئات المسببة للتآكل.
- التوافق: تعمل هذه الوحدة كعنصر أساسي في بيئات التكرار (Redundancy)، حيث تتزامن مع وحدة UCM أخرى لضمان عدم توقف العمليات عند حدوث أي خلل.
إرشادات هندسية للتركيب والصيانة
| الإجراء | الوصف التقني |
| التأريض | يجب تأريض كابلات الـ UCN (الشبكة) عند نقاط محددة لتقليل التداخل الكهرومغناطيسي، حيث أن الـ CC-TCNT01 تعتمد على مسار تأريض نظيف. |
| التوافق البرمجي | تأكد من توافق نسخة “Firmware” لوحدة الـ UCM مع إصدار برنامج “Experion PKS”؛ فالتطابق هو مفتاح استقرار النظام. |
| التوصيل الفيزيائي | استخدم موصلات BNC عالية الجودة عند توصيل كابلات الشبكة بلوحة الـ IOTA، وتأكد من عدم وجود ضغط ميكانيكي على الموصلات. |
| التبديل (Swap) | في حال وجود نظام متكرر (Redundant)، قم بوضع الوحدة في وضع “Standby” برمجياً قبل البدء في أي صيانة فيزيائية. |
❗ نصيحة “الخبير” للتشخيص
إذا واجهت إنذار “UCN Communication Failure”، فلا تتسرع في تبديل وحدة SC-UCMX02. قم أولاً بقياس الإشارة باستخدام “Network Monitor” في برنامج Experion. إذا كانت الإشارة ضعيفة، فالمشكلة غالباً في كابلات الشبكة أو في لوحة CC-TCNT01 (خاصة في نقاط التوصيل BNC)، وليس في المعالج نفسه. إذا كانت الإشارة سليمة، فقد يكون هناك تعارض في عنوان العقدة (Node Address).
