تجمع هذه المكونات بين وحدة التحكم العالمية (UCM) ووحدة الإدخال التناظري عالية الأداء في نظام Honeywell TDC 3000 أو Experion PKS (في بيئات التكامل المختلطة). تعتبر هذه الأجزاء أساسية لإدارة الاتصالات ومعالجة البيانات الميدانية.
إليك التفصيل التقني لكل مكون:

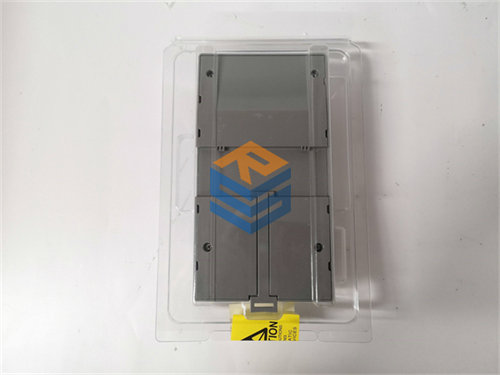

Honeywell SC-UCMX01 (51307198-175)
تُعرف هذه القطعة بـ Universal Control Network Module (UCM)، وهي القلب النابض للاتصالات في الأنظمة القديمة والمحدثة.
- الوظيفة: تعمل كواجهة ربط بين شبكة التحكم العالمية (UCN) وأجهزة الإدخال والإخراج أو المعالجات. هي المسؤولة عن ضمان تدفق البيانات بشكل متزامن وبسرعة عالية بين مستويات النظام المختلفة.
- رقم الجزء (51307198-175): يشير هذا الرقم إلى المراجعة الهندسية المحددة للوحة المطبوعة (PCB). الإصدار “-175” غالباً ما يكون مزوداً بطلاء حماية (Conformal Coating) لتعزيز المقاومة ضد التآكل والرطوبة في البيئات الصناعية القاسية.
- الموثوقية: مصممة للعمل بنظام التكرار (Redundancy)، حيث يتم تبادل البيانات بين الوحدتين الأساسية والاحتياطية لضمان عدم فقدان التحكم في حال تعطل إحداهما.
Honeywell MC-PAIH03 (High Level Analog Input)
هذه هي بطاقة الإدخال التناظري للمستويات العالية (High Level Analog Input) بـ 16 قناة، وهي من عائلة High Performance Process Manager (HPPM).
- الوظيفة: استقبال إشارات التيار المستمر (غالباً 4-20 mA) من مرسلات الضغط، التدفق، والحرارة.
- المميزات التقنية:
- دعم HART: تتيح البطاقة مرور بيانات بروتوكول HART، مما يسمح للفنيين بمراقبة صحة الأجهزة الميدانية الذكية وإجراء المعايرة عن بُعد.
- الدقة: تتميز بمعدل أخذ عينات (Sampling Rate) سريع جداً، مما يجعلها مثالية للعمليات التي تتغير فيها القيم بسرعة وتحتاج إلى استجابة فورية من نظام التحكم.
- العزل: توفر عزلاً كهربائياً قوياً لحماية المعالجات المركزية من الصدمات الكهربائية الناتجة عن الصواعق أو أخطاء التوصيل الميدانية.
إرشادات الصيانة والتركيب
| الإجراء | الوصف التقني |
| التوافق | عند استبدال SC-UCMX01، تأكد من مطابقة إصدار “البرمجيات الثابتة” (Firmware) مع بقية العقد في الشبكة لتجنب أخطاء الاتصال. |
| التأريض | يجب تأريض شاشة الكابل (Shield) عند لوحة التوصيل الطرفية (FTA) المرتبطة ببطاقة MC-PAIH03 لمنع التشويش على الإشارات التناظرية الحساسة. |
| التبديل السريع | تدعم هذه الوحدات الاستبدال أثناء التشغيل (Hot-Swappable)، ولكن يُفضل دائماً نقل التحكم إلى الوحدة الاحتياطية (Backup) قبل سحب الوحدة الأساسية. |
| الحماية | تأكد من أن البطاقات محكمة التثبيت في مكانها (Card File) لمنع حدوث اهتزازات قد تؤدي إلى قطع الاتصال بالناقل الخلفي (Backplane). |
❗ نصيحة “الخبير” للتشخيص
إذا واجهت إنذار “UCN Cable Fault”، فلا تتسرع باستبدال الوحدة SC-UCMX01. ابدأ بفحص وصلات الـ “T-connectors” والمقاومات الطرفية (Terminators) للشبكة، حيث أن معظم مشاكل هذا الموديل تنتج عن ضعف جودة التوصيل الفيزيائي للشبكة قبل أن تكون عطلاً داخلياً في المعالج.
