تجمع هذه المكونات بين وحدة توزيع الطاقة المتخصصة وبطاقة الإدخال التناظري عالية الأداء في نظام Honeywell Experion PKS (سلسلة Series C). هذا المزيج هو المعيار المعتمد لضمان استقرار الإشارات التناظرية الحساسة وتغذيتها بالطاقة بشكل منظم.

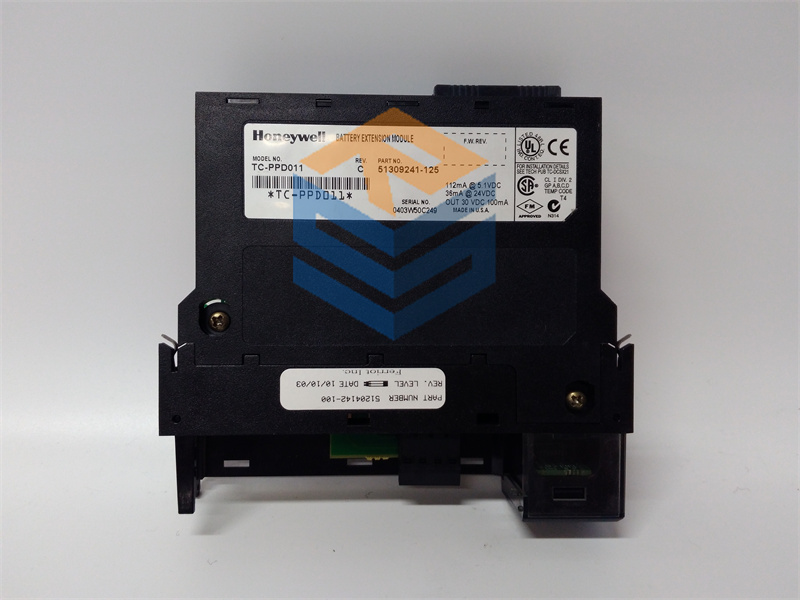

1. Honeywell TC-PPD011 (Power Distribution Module)
هذه الوحدة هي وحدة توزيع الطاقة (Power Distribution Assembly) المصممة خصيصاً لهيكل (Carrier) نظام Series C.
- الوظيفة: تقوم باستلام جهد 24V DC الرئيسي وتوزيعه بشكل آمن على وحدات التحكم وبطاقات الإدخال/الإخراج المثبتة على الحامل.
- الميزات:
- الحماية: توفر حماية مدمجة (عبر فيوزات أو دوائر حماية إلكترونية) لكل قناة طاقة، مما يمنع انتقال أي قصر كهربائي (Short Circuit) من بطاقة واحدة إلى بقية النظام.
- التشخيص: تراقب استقرار الجهد وتوفر إشارات “حالة الطاقة” لنظام التحكم، مما يسمح للمشغلين بمعرفة أي عطل في مزودات الطاقة فور وقوعه.
- الموثوقية: مصممة لتقليل الضوضاء الكهربائية في خطوط الطاقة، وهو أمر حيوي لضمان دقة القراءات التناظرية.
2. Honeywell CC-PAIH02 (High Level Analog Input Module)
تعتبر هذه البطاقة من بطاقات الإدخال التناظري الأساسية في نظام Experion.
- الوظيفة: تستقبل إشارات التيار المباشر (غالباً 4-20 mA) من الأجهزة الميدانية (مرسلات الضغط، الحرارة، التدفق).
- المميزات:
- الدقة: مصممة لتحويل الإشارات الميدانية بدقة عالية إلى قيم رقمية يستخدمها نظام DCS في حلقات التحكم.
- العزل: توفر عزلاً كهربائياً بين القنوات الميدانية والناقل الخلفي للنظام، مما يحمي المعالج من الصدمات الكهربائية القادمة من الميدان.
- دعم HART: تتيح البطاقة تمرير بيانات بروتوكول HART، مما يسمح بمراقبة صحة الأجهزة الميدانية ومعايرتها رقمياً.
إرشادات هندسية للتركيب والصيانة
| الإجراء | الوصف التقني |
| التأريض | يجب تأريض شاشة الحماية (Shield) للكابل الميداني في نقطة التأريض المحددة في لوحة الـ IOTA لضمان دقة الإشارات التناظرية. |
| توزيع الأحمال | تأكد من عدم تجاوز الحمل الأقصى للوحة TC-PPD011؛ فاستخدام عدد كبير من الأجهزة التي تتطلب طاقة (مثل أجهزة قياس 4-wires) قد يؤدي إلى هبوط في الجهد. |
| التبديل (Hot-Swapping) | تدعم البطاقة CC-PAIH02 الاستبدال أثناء التشغيل، ولكن تأكد من وضع القناة في وضع “الصيانة” (Override) لتجنب حدوث استجابة خاطئة في حلقة التحكم أثناء التبديل. |
| التوافق | تأكد دائماً من أن إصدار البرنامج الثابت (Firmware) للبطاقة يتوافق مع إصدار نظام Experion PKS المستخدم لديك. |
❗ نصيحة “الخبير” للتشخيص
إذا لاحظت “انحرافاً في القراءات” (Analog Drift) أو إشارات غير مستقرة:
- تحقق أولاً من جودة الطاقة الخارجة من TC-PPD011؛ فقد يكون “الضجيج الكهربائي” (Power Noise) هو السبب في عدم استقرار الإشارات التناظرية.
- إذا كان الانحراف مقتصرًا على قناة واحدة، افحص لوحة الـ IOTA (لوحة التوصيل الطرفية) للتأكد من عدم وجود أكسدة في نقاط التوصيل.
- استخدم أداة تشخيص HART للتأكد من أن المرسل الميداني (Transmitter) نفسه لا يعاني من خلل داخلي قبل الحكم على البطاقة.
