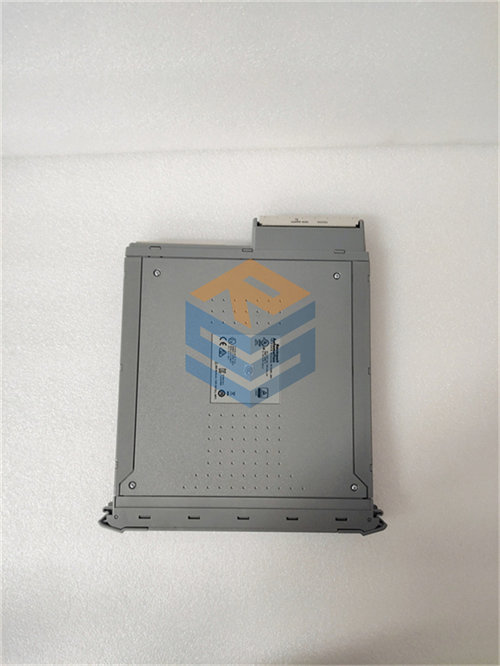

ICS Triplex T3485

الوصف

تُعتبر الوحدة ICS Triplex T3485، والمعروفة بـ Trusted TMR Link Interface، أحد المكونات الحيوية المتخصصة في إدارة وتسهيل الاتصال بين معالجات نظام Trusted ووحدات الإدخال والإخراج عبر مسافات ممتدة أو ضمن طوبولوجيا شبكية معقدة. بصفتي مهندس حلول أتمتة، أرى أن هذه الوحدة هي “المترجم” الذي يضمن استمرارية بروتوكول TMR (التكرار الثلاثي) عبر وصلات الاتصال الخارجية دون المساس بمستوى السلامة SIL 3.

• وحدة ICS Triplex T3485 Trusted TMR Link Interface لأنظمة السلامة
• المواصفات الفنية لوحدة الاتصال ICS Triplex T3485 700438
• شراء وحدة ICS Triplex T3485 أصلية لتعزيز موثوقية شبكة Trusted
• دليل تركيب وبرمجة واجهة الارتباط T3485 في أنظمة السلامة SIS
• المورد المعتمد لوحدات ICS Triplex T3485 مع ضمان لمدة عام

• الموديل (Model): T3485
• العلامة التجارية (Brand): Rockwell Automation (ICS Triplex)
• السلسلة (Series): Trusted Safety System
• الوظيفة الأساسية (Core Function): توفير واجهة ارتباط مخصصة لنقل بيانات النظام الثلاثي عبر مسارات اتصال خارجية.
• نوع المنتج (Type): وحدة واجهة ارتباط (Link Interface Module).
• المواصفات الرئيسية: تكرارية كاملة، دعم بروتوكولات الاتصال الخاصة بـ Trusted، وتشخيص متقدم للأعطال.

من واقع خبرتي في محطات معالجة الغاز، فإن الوحدة T3485 غالباً ما تُستخدم عندما يتطلب التصميم الهندسي توزيع أرفف (Chassis) النظام على مسافات تتجاوز قدرة الكابلات المحلية القياسية، أو عند الحاجة لربط أنظمة Trusted ببعضها البعض (Peer-to-Peer). هي المسؤولة عن تغليف بيانات التصويت الثلاثي ونقلها بأمان.

بصراحة، إحدى المشاكل التي “تؤرق” المهندسين عند التعامل مع T3485 هي الحساسية العالية لـ توقيت الاتصال (Jitter). في أحد المشاريع، واجهنا توقفاً متقطعاً في الاتصال (Comm Loss)، وبعد الفحص الدقيق، تبين أن جودة كابلات الربط الخارجية لم تكن مطابقة للمعاوقة المطلوبة (120Ω). الوحدة T3485 لا تتسامح مع فقدان البيانات؛ لذا فإن أي “ضوضاء” (Noise) في المسار قد تؤدي إلى خروج الوحدة من حالة “Active” إلى “Fault” لحماية منطق السلامة. نصيحتي: استخدم دائماً كابلات محمية (Shielded) عالية الجودة وتأكد من إنهاء المسار (Termination) بشكل صحيح.

المرحلة الأولى: التحضير (15 دقيقة)

⚠️ تنبيه: فقدان الرابط عبر T3485 قد يؤدي إلى فقدان الرؤية عن الوحدات الميدانية البعيدة. تأكد من أن النظام في حالة آمنة قبل البدء.

• استخدم سوار التأريض (ESD Wrist Strap) لمنع تلف الدوائر المتكاملة.
• تأكد من أن عنوان الوحدة (Module Address) مضبوط بشكل صحيح ليتوافق مع قاعدة بيانات البرنامج.

المرحلة الثانية: الإزالة والتركيب

1. قم بفك أقفال التثبيت العلوية والسفلية.
2. اسحب الوحدة T3485 القديمة ببطء، مع التأكد من عدم ملامسة الموصلات الخلفية.
3. افحص الكابلات المتصلة بالواجهة الأمامية؛ تأكد من عدم وجود تآكل في الموصلات.
4. أدخل الوحدة الجديدة في الفتحة المخصصة، واضغط بقوة متساوية حتى تسمع صوت استقرارها في الـ Backplane.

المرحلة الثالثة: المزامنة والاختبار

• بعد تركيب الوحدة، ستخضع لسلسلة من اختبارات التشخيص الذاتي (Power-On Self-Test).
• راقب لمبة Link؛ يجب أن تومض باللون الأخضر للإشارة إلى وجود تبادل بيانات نشط.
• افتح برنامج Trusted Toolset وتحقق من حالة الرابط (Link Status)؛ يجب أن تكون القيمة “Healthy”.
• قم بإجراء اختبار بسيط لسرعة الاستجابة (Latency Test) لضمان أن الرابط الجديد يعمل ضمن المعايير التصميمية.

❗ تحذير من تجربة شخصية: لا تقم أبداً بتبديل كابلات الاتصال أثناء تشغيل الوحدة (Hot-plugging للاتصالات) إذا لم تكن متأكداً من عزل الطاقة عن الدوائر الميدانية، فقد يتسبب ذلك في حدوث “شرارة” تؤثر على منافذ الاتصال الحساسة في T3485.

السعر المذكور استرشادي ويخضع لظروف السوق. يسعدنا تواصلكم للاستفسار عن السعر الفعلي وخدمات الدعم الفني ما بعد البيع.
