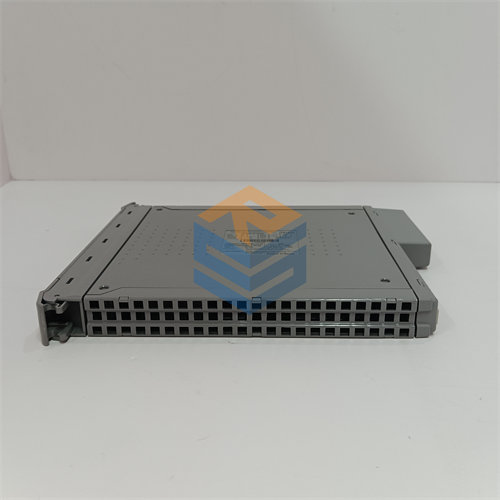

ICS Triplex T3500

تُعد الوحدة ICS Triplex T3500، المعروفة بـ Trusted TMR Expander Interface، الرابط الأساسي الذي يسمح لنظام Trusted بالتوسع عبر عدة أرفف (Chassis) مع الحفاظ على سلامة البيانات والتكرارية الثلاثية. بصفتي مهندس حلول، أرى أن هذه الوحدة هي “الجسر” الذي يضمن بقاء النظام كوحدة واحدة متكاملة حتى لو كانت المكونات موزعة في خزائن تحكم مختلفة.

العناوين المقترحة للمنتج (SEO Titles)

• وحدة توسعة النظام ICS Triplex T3500 Trusted Expander Interface
• دليل مواصفات واجهة التوسعة ICS Triplex T3500 لأنظمة السلامة SIS
• شراء وحدة ICS Triplex T3500 أصلية لدعم أرفف التوسعة في نظام Trusted
• كيفية ربط أرفف التوسعة باستخدام ICS Triplex T3500 في بيئات SIL 3
• المورد المعتمد لقطع غيار ICS Triplex T3500 الموثوقة والمدعومة فنياً

ملخص المنتج الأساسي

• الموديل (Model): T3500
• العلامة التجارية (Brand): Rockwell Automation (ICS Triplex)
• السلسلة (Series): Trusted Safety System
• الوظيفة الأساسية (Core Function): توفير واجهة اتصال عالية السرعة لربط رف المعالج الرئيسي بأرفف الإدخال والإخراج الإضافية (Expander Chassis).
• نوع المنتج (Type): وحدة واجهة توسعة (Expander Interface Module).
• المواصفات الرئيسية: تكرارية كاملة، دعم كابلات الألياف الضوئية أو النحاسية، وتأخير زمني شبه معدوم.

ملاحظات هندسية من الميدان

عند تصميم نظام Trusted الذي يتجاوز رفاً واحداً، تصبح الوحدة T3500 ضرورية. هي تعمل كـ “مكرر” ذكي للإشارات، حيث تضمن انتقال بيانات التصويت (Voting) بين المعالج المركزي ووحدات I/O البعيدة بنفس السرعة والموثوقية التي تتم داخل الرف الرئيسي.

بصراحة، إحدى المشاكل الشائعة التي واجهتها في محطات التحويل هي فشل التواصل بين الأرفف بسبب جودة كابلات الربط (Expander Cables). الوحدة T3500 حساسة جداً لاستقرار الإشارة؛ لذا دائماً ما أنصح باستخدام الكابلات الأصلية المعتمدة من المصنع. في أحد المواقع، تسبب اهتزاز بسيط في كابل التوسعة في إطلاق إنذارات “Module Missing” متقطعة، ولم تُحل المشكلة إلا بعد تأمين مسار الكابلات وتغيير وحدة T3500 التي تضررت منافذها نتيجة الشد الزائد.

المواصفات التقنية الرئيسية

دليل التركيب والتشغيل (نصائح تقنية)

المرحلة الأولى: التحضير (10 دقائق)

⚠️ تنبيه: فقدان الاتصال بوحدة T3500 يعني فقدان التواصل مع رف كامل من وحدات الإدخال والإخراج، مما سيؤدي حتماً إلى “إغلاق اضطراري” إذا كان النظام قيد التشغيل.

• ارتدِ سوار التأريض (ESD).
• تأكد من إيقاف تشغيل الطاقة عن رف التوسعة قبل تركيب أو فك الوحدة (يُفضل ذلك لتجنب الـ Arcing).
• افحص منافذ الكابلات بحثاً عن أي غبار أو عوائق.

المرحلة الثانية: التوصيل والتركيب

1. أدخل الوحدة T3500 في الفتحة المخصصة لها في الرف الرئيسي ورف التوسعة.
2. أحكم ربط براغي التثبيت لضمان استقرار الوحدة ضد الاهتزازات الميكانيكية.
3. قم بتوصيل كابلات التوسعة (Expander Cables)؛ ابدأ بالرف الرئيسي ثم انتقل للرف التابع.
4. تأكد من أن الكابلات تسير في مسارات منفصلة عن كابلات الطاقة لتقليل التداخل الكهرومغناطيسي (EMI).

المرحلة الثالثة: المزامنة والاختبار

• عند تشغيل الطاقة، يجب أن تضيء لمبات “Link” باللون الأخضر في كلا الطرفين.
• تحقق من برنامج Trusted Toolset؛ يجب أن تظهر حالة الرف التوسعي “Healthy”.
• قم بإجراء اختبار بسيط: حاول قراءة قيمة من وحدة I/O في الرف البعيد للتأكد من زمن الاستجابة.

نصيحة إضافية: في حال كنت تستخدم وحدات T3500 في بيئة ذات نويز كهربائي عالٍ، تأكد من تأريض درع الكابل (Cable Shield) في جهة واحدة فقط لتجنب حلقات الأرضي (Ground Loops) التي قد تشوش على اتصالات الـ Bus.
