ICS TRIPLEX T8151B T8310

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لمكونات نظام Trusted™ من ICS Triplex (الآن تحت علامة Rockwell Automation). يمثل هذا الجمع بين معالج النظام ووحدة الاتصالات “النظام العصبي” الأكثر موثوقية لأنظمة السلامة الصناعية (SIS) التي تتطلب تصنيف SIL3.

 (عناوين المنتج)

1. وحدة ICS Triplex T8310 الأصلية – معالج السلامة الموثوق (Trusted TMR Processor)
2. وحدة ICS Triplex T8151B الأصلية – واجهة الاتصالات الموثوقة (Trusted Communications Interface)
3. قطع غيار ICS Triplex الأصلية – حلول السلامة والتحكم لنظام Trusted™
4. المعالج T8310 – المحرك الرئيسي للأنظمة الثلاثية المتسامحة مع الخطأ
5. واجهة T8151B – وحدة الربط الشبكي المتكرر لإدارة بيانات السلامة

 (وصف موجز)

تُشكل هذه المكونات قلب نظام التحكم في السلامة:

• T8310 (TMR Processor): هو المعالج الرئيسي الذي ينفذ منطق السلامة. يعتمد تقنية Triple Modular Redundancy (TMR)، حيث يضم ثلاث قنوات معالجة مستقلة تضمن استمرارية التشغيل حتى في حال فشل أحد المكونات.
• T8151B (Communications Interface): وحدة واجهة الاتصالات المسؤولة عن ربط نظام السلامة بالأنظمة الخارجية (مثل DCS أو HMI) عبر بروتوكولات مؤمنة، مما يضمن تدفق البيانات التشخيصية دون التأثير على وظائف السلامة.
• العلامة التجارية: ICS Triplex / Rockwell Automation.
• مستوى السلامة: معتمد للعمل في بيئات SIL 3.
• حالة المخزون: جديد أصلي (New Original Surplus).

 (الوصف التفصيلي)

1. معالج TMR الموثوق T8310 (Trusted TMR Processor)

يعد T8310 أحد أكثر المعالجات موثوقية في العالم للتعامل مع أنظمة الإغلاق الاضطراري (ESD) والتحكم في التوربينات.

• بنية “اثنين من ثلاثة” (2oo3): يقوم النظام بمقارنة مخرجات ثلاث قنوات معالجة. إذا اختلف أحد المعالجات عن الآخرين، يتم عزل القناة المعيبة تلقائياً ويستمر النظام في العمل بناءً على القناتين السليمتين.
• إدارة الرف: يتحكم المعالج في تزامن كافة وحدات الإدخال والإخراج (I/O) في الرف، ويقوم بإجراء فحوصات تشخيصية ذاتية شاملة للكشف عن الأعطال الكامنة.

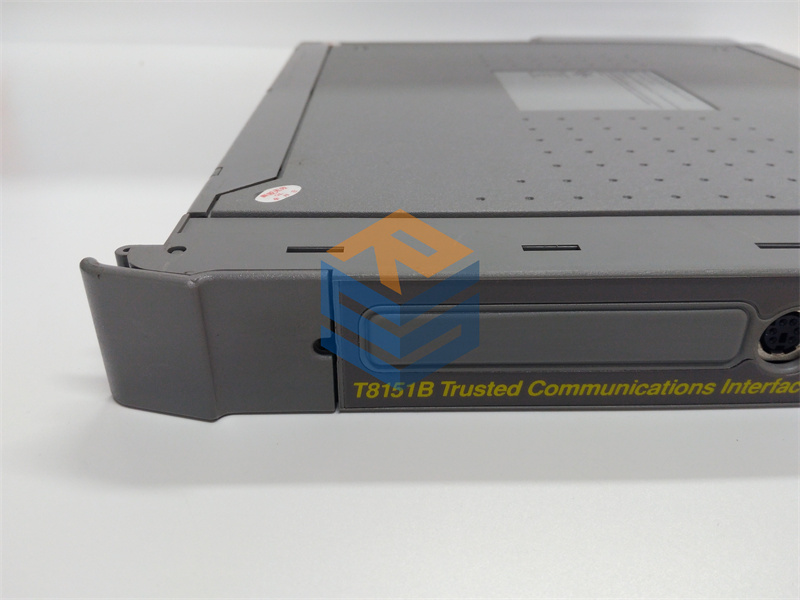

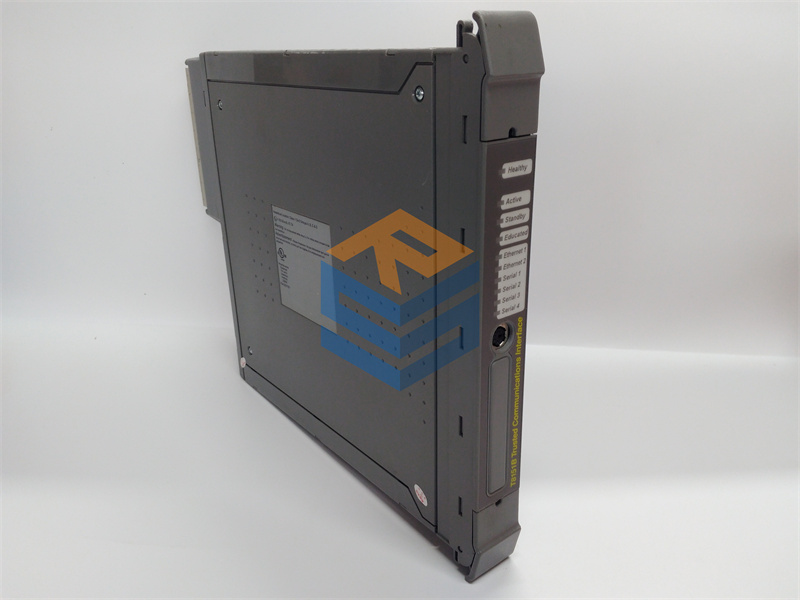

2. واجهة الاتصالات T8151B (Communications Interface)

تعمل T8151B كجسر معلوماتي آمن وفائق السرعة.

• التوافر العالي: توفر منافذ إيثرنت متكررة (Redundant Ethernet) لضمان عدم فقدان الاتصال مع غرفة التحكم في حال تعطل أحد كابلات الشبكة.
• العزل الفيزيائي والمنطقي: تضمن هذه الوحدة أن حركة البيانات على شبكة المصنع لا تستهلك موارد المعالج T8310، مما يضمن أولوية تنفيذ مهام السلامة دائماً.
• البروتوكولات: تدعم بروتوكول Modbus (TCP/RTU) والعديد من المعايير الصناعية لسهولة التكامل مع أنظمة الطرف الثالث.

المواصفات الفنية

 (تحليل الوظائف والقيمة)

تكمن القيمة الفنية لهذا النظام في “الاستمرارية المطلقة”. في محطات الطاقة أو معامل التكرير، يعني فشل نظام التحكم توقفاً قد يكلف ملايين الدولارات؛ لكن مع T8310 و T8151B، يتم عزل الأعطال داخلياً دون أن تتأثر العملية الإنتاجية. المعالج يضمن سلامة المعدات، والواجهة تضمن وصول كافة البيانات التشخيصية للمهندسين لاتخاذ قرارات الصيانة الاستباقية.

من خلال الحصول على هذه المكونات الأصلية من RUNSHENG، تضمن بقاء منظومة السلامة لديك ضمن أعلى المعايير الدولية، وتحمي استثماراتك من مخاطر التوقفات غير المخطط لها.
