ICS TRIPLEX T8431 T8191

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لمكونات نظام Trusted™ من ICS Triplex (الآن تحت علامة Rockwell Automation). يمثل هذا الجمع بين وحدة المدخلات التماثلية ووحدة الواجهة التسلسلية حلاً متكاملاً لمراقبة العمليات والربط مع الأجهزة الطرفية في أنظمة السلامة عالية الاعتمادية (SIL3).

 (عناوين المنتج)

1. وحدة ICS Triplex T8431 الأصلية – وحدة المداخل التماثلية الموثوقة (Trusted TMR Analog Input)
2. وحدة ICS Triplex T8191 الأصلية – واجهة الاتصالات التسلسلية (Trusted Serial Interface)
3. قطع غيار ICS Triplex الأصلية – حلول السلامة والتحكم لنظام Trusted™
4. وحدة T8431 الموثوقة – مدخل تماثلي (24V DC) بآلية التكرار الثلاثي
5. واجهة T8191 – وحدة الربط التسلسلي RS232/RS422/RS485 للأنظمة الحرجة

 (وصف موجز)

تُشكل هذه الوحدات “العين” و”قناة البيانات” لنظام السلامة:

• T8431 (Analog Input): وحدة مداخل تماثلية تستخدم تقنية TMR (التكرار الثلاثي المودولار) لمراقبة الحساسات الميدانية بجهد 24 فولت تيار مستمر. توفر أعلى مستويات الدقة والتسامح مع الخطأ.
• T8191 (Serial Interface): وحدة واجهة اتصالات تسلسلية تتيح للنظام التواصل مع الأجهزة الخارجية (مثل الطابعات، أجهزة قياس الوزن، أو أنظمة التحكم الأخرى) عبر بروتوكولات Modbus أو الاتصالات المتسلسلة التقليدية.
• العلامة التجارية: ICS Triplex / Rockwell Automation.
• مستوى السلامة: معتمد للعمل في بيئات SIL 3.
• حالة المخزون: جديد أصلي (New Original Surplus).

 (الوصف التفصيلي)

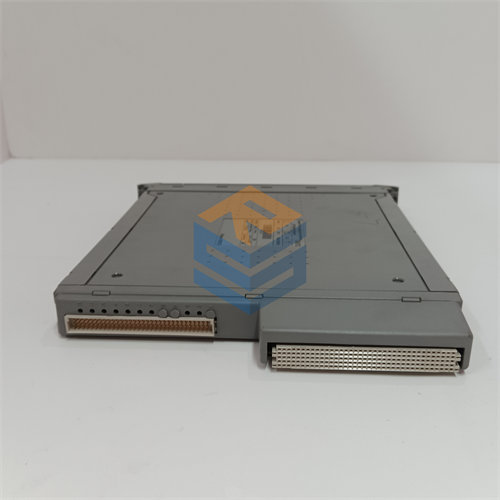

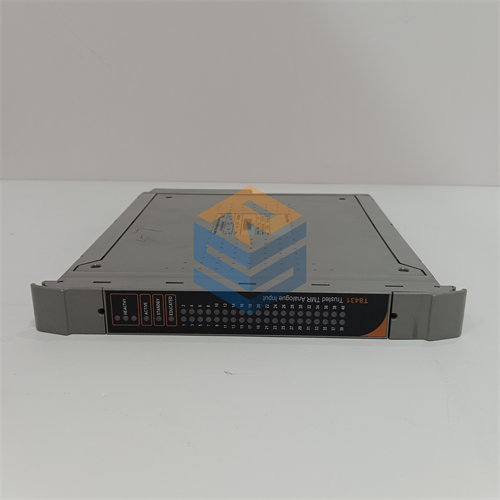

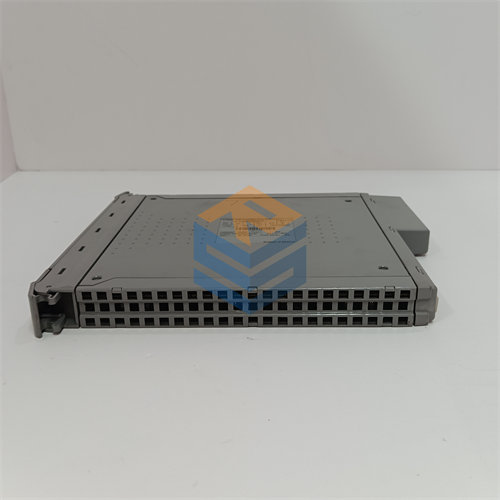

1. وحدة المداخل التماثلية T8431 (Trusted TMR Analog Input)

تعتبر T8431 الركيزة الأساسية لمراقبة المتغيرات الفيزيائية مثل الضغط والحرارة والتدفق.

• آلية التصويت (2oo3): تقوم الوحدة داخلياً بمعالجة الإشارة عبر ثلاث قنوات مستقلة. يتم مقارنة القراءات الثلاث لحظياً؛ فإذا انحرفت إحدى القنوات، يتم تجاهلها واعتبار القراءتين المتوافقتين هما المصدر الصحيح، مما يمنع التوقفات الزائفة.
• التشخيص المتقدم: تقوم الوحدة بفحص سلامة الحلقة (Loop Integrity) وكشف حالات القصر الكهربائي أو انقطاع الكابلات الميدانية، وتوفر تنبيهات فورية للصيانة قبل وقوع العطل.

2. وحدة الواجهة التسلسلية T8191 (Serial Interface Module)

توفر T8191 مرونة عالية في ربط نظام السلامة بالعالم الخارجي دون المساس بأمن النظام.

• دعم البروتوكولات: تتيح الربط عبر معايير RS232 وRS422 وRS485، مما يسهل دمج النظام مع معدات الطرف الثالث التي لا تدعم بروتوكولات الإيثرنت الحديثة.
• العزل الكهربائي: توفر قنوات اتصال معزولة تماماً لحماية ناقل النظام (Internal Bus) من أي تداخل كهرومغناطيسي قد ينتج عن الأجهزة الخارجية أو الكابلات الطويلة.
• الاستبدال الساخن: تدعم الوحدة التبديل أثناء التشغيل (Hot-swapping)، مما يسمح باستبدالها دون الحاجة لإيقاف نظام السلامة أو العملية الإنتاجية.

المواصفات الفنية

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لهذا الثنائي في “دقة المراقبة ومرونة الربط”. وحدة T8431 تضمن أن البيانات القادمة من الحساسات الحرجة (مثل ضغط الوقود في التوربينات) صحيحة تماماً ولا تتأثر بالأعطال الإلكترونية البسيطة، بينما تضمن وحدة T8191 وصول سجلات الأحداث والبيانات التشخيصية إلى الأنظمة الخارجية بدقة. هذا التكامل يرفع من كفاءة التشغيل ويقلل من مخاطر الحوادث الصناعية.

من خلال الحصول على هذه المكونات الأصلية من RUNSHENG، تضمن بقاء منظومة السلامة لديك ضمن أعلى المعايير الدولية، وتحمي استثماراتك من مخاطر التوقفات غير المخطط لها.
