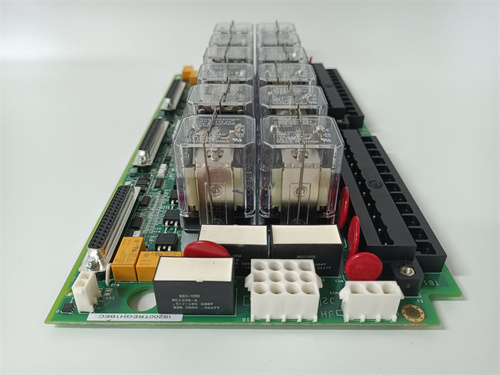

IS200GGXDG1A GE

الوصف

Product Introduction

في منظومات تحكم التوربينات الغازية الشاقة Speedtronic Mark VI من جنرال إلكتريك، لا يقتصر دور نظام التحكم على تنظيم السرعة والوقود فقط، بل يمتد ليشرف بدقة على عشرات الأنظمة المساعدة والفرعية (Auxiliary Skids) التي بدونها لا يمكن للتوربينة الاستمرار في العمل آلياً. هنا تبرز الأهمية التشغيلية لكارت الواجهة المساعدة IS200GGXDG1A (المعروف هندسياً باختصار GGXD). يعمل هذا الكارت كحلقة وصل أمامية متخصصة في تجميع قراءات وإصدار أوامر التحكم الخاصة بمعدات الدعم الحقلية، مما يخفف عبء المعالجة المباشر عن كروت الإدخال الرئيسية للحماية.

إن اختيار المراجعة الفنية القياسية G1A يضمن الحصول على البنية الهندسية المستقرة والموثوقة من GE، حيث تم تزويد اللوحة بـ طلاء واقٍ فائق الجودة (Conformal Coating) لحماية المكونات السطحية الحساسة من ترسبات الأبخرة الزيتية، الرطوبة، والأتربة الدقيقة التي غالباً ما تتواجد في بيئات المحطات المفتوحة. بصراحة، بالرغم من أن كارت GGXD يشرف على أنظمة مساعدة، إلا أن أي عطل في دوائر التصفية الخاصة به أو احتراق صامت لمصاهر القنوات سيؤدي إلى فقدان الإشارات التشغيلية لهذه الأنظمة، مما يضطر نظام التحكم لإطلاق إنذار فشل النظام المساعد وإيقاف التوربينة فوراً لحمايتها ميكانيكياً (Auxiliary System Fault / Turbine Trip). ولذلك، فإن الاحتفاظ بهذا الكارت الأصلي كقطعة غيار جاهزة يمثل ضمانة قوية لاستقرار عمليات التشغيل في منشأتكم.

Key Technical Specifications

تم إعداد جدول المواصفات الفنية الدقيقة لكارت التحكم المساعد GGXD بناءً على الوثائق الهندسية المعتمدة لشركة GE:

📌 ملاحظة السعر والاستفسار: يرجى العلم أن السعر المعروض على المنصات الرقمية هو سعر استرشادي وتنافسي يخضع لظروف سلاسل التوريد العالمية وتوافر القطعة. للحصول على عرض سعر رسمي مخصص ونهائي يشمل الشحن السريع والضمان الفعلي إلى موقعكم، يسعدنا تواصلكم المباشر معنا للاستفسار.

Installation & Configuration Guide

الفئة الأولى: التحضير للعمل (Pre-Installation) | الزمن المتوقع: 30 دقيقة

⚠️ تحذير سلامة حرج: يرتبط كارت IS200GGXDG1A بأنظمة الدعم الحيوية للتوربينة. فك الكابلات الحقلية أو استبدال اللوحة أثناء تشغيل التوربينة (Hot Swapping) قد يتسبب في قطع لحظي لإشارات التحكم (مثل نظام تهوية الحاوية أو بلف غاز الوقود المساعد)، مما يفسره النظام كحالة خطر ويطلق فصلاً طارئاً وفجائياً للوحدة (Unplanned Turbine Trip). لا تقم بالاستبدال أبداً إلا والتوربينة في وضع التوقف التام والآمن.

1. تأكد من تأمين تصاريح العمل وعزل مصادر طاقة التحكم والاستثارة الخارجية المتصلة بالقنوات المساعدة وتطبيق إجراءات اللوتو (LOTO).
2. ارتدِ سوار المعصم المضاد للشحنات الاستاتيكية (ESD Wrist Strap) وتأكد من تأريضه في شاسيه الخزانة بشكل سليم لحماية المكونات الرقمية الحساسة.
3. التقط صوراً عالية الدقة لكافة الأسلاك الحقلية المتصلة بالكتل الطرفية والوصلات الشريطية لضمان دقة إعادة التوصيل بنسبة 100%.

الفئة الثانية: فك الكارت القديم (Removal) | الزمن المتوقع: 15 دقيقة

1. قم بفك كابلات الإشارة والاتصال الشريطية برفق؛ افتح الأقفال الجانبية للمقابس وسحبها عمودياً لحماية الدبابيس الدقيقة من الانحناء.
2. فك الأسلاك الحقلية الموزعة على القنوات باستخدام مفك براغي ملائم، وضَع ملصقات مرقمة وواضحة فوراً على كل سلك لمنع خلط الدوائر المساعدة.
3. فك مسامير التثبيت المحيطة بمحيط لوحة GGXD والتي تربطها بالقاعدة المعدنية للرف أو ظهر الخزانة.
4. ارفع اللوحة القديمة بحذر وضَعها فوراً في حقيبة واقية من الشحنات الاستاتيكية (ESD Shielding Bag).

الفئة الثالثة: تركيب الكارت الجديد (Installation) | الزمن المتوقع: 20 دقيقة

1. أخرج اللوحة الجديدة IS200GGXDG1A من عبوتها الأصلية المغلقة وافحص المصاهر والمكونات السطحية بصرياً للتأكد من سلامتها التشغيلية.
2. مطابقة قواطع الاختيار المادية (Jumpers): تحقق من وجود أي وصلات مادية (Jumpers) على متن اللوحة؛ يجب نقل مواضع هذه الوصلات بدقة متناهية لتطابق الكارت القديم تماماً لتحديد مستويات جهود الإشارات ونوع التأريض المعتمد لمنظومتك المساعدة.
3. ضع اللوحة الجديدة في موضع التثبيت واربط البراغي بالتناوب وبشكل متقاطع لضمان توزيع متوازن للضغط الميكانيكي وتأريض سليم لجسم اللوحة مع شاسيه الخزانة.
4. أعد توصيل الكابلات الشريطية والأسلاك الحقلية بإحكام إلى كتلها اللولبية وعزم ربطها جيداً لتفادي حدوث شرارات كهربائية نتيجة الارتخاء.

الفئة الرابعة: فحص ما بعد التشغيل (Power-On & Testing) | الزمن المتوقع: 35 دقيقة

1. قبل إعادة تشغيل قواطع الطاقة، تحقق بواسطة جهاز قياس متعدد (Multimeter) من خلو خطوط الإدخال والإخراج تماماً من أي قصر صريح مع الأرضي.
2. قم بتشغيل طاقة التحكم وراقب مؤشرات LED (إن وجدت) على الكارت أو لمبات الحالة على كروت المعالجة المرتبطة؛ يجب أن تستقر الإضاءة دون وميض خطأ.
3. افتح برمجيات الهندسة والصيانة (مثل Toolbox) وراجع صفحة التشخيص؛ تحقق من خلو القنوات المساعدة من إنذارات احتراق المصاهر (Fuse Blown) أو أعطال تعارض التهيئة العتادية (Config Fault).
4. والتوربينة متوقفة، قم بتنشيط أحد الأنظمة المساعدة يدوياً (مثل تشغيل مروحة تهوية اختبارية) وراقب استجابة الكارت وتغير الحالة على الشاشة للتأكد من سلامة القراءة بنسبة 100% قبل السماح بإقلاع التوربينة.

(Technical Troubleshooting Guide)

من واقع الأخطاء الحقلية الحرجة التي صححناها في الموقع، يرجى الانتباه للنقاط التالية لتفادي مشاكل التشغيل المعقدة:

• ❗ إهمال تهيئة الـ Jumpers يدوياً (Scale Mismatch): تحتوي لوحة GGXD على خيارات مادية لتحديد مدى الإشارات التناظرية المساعدة (مثل تهيئة نطاقات قراءة مستشعرات الحرارة أو الضغط الفرعية). تركيب الكارت الجديد بإعدادات المصنع الافتراضية دون نقل الـ Jumpers لتطابق الكارت القديم سيتسبب في قراءات حقلية مشوهة ومغلوطة تمنع استقرار تتابع إقلاع التوربينة آلياً (Sequence Interlock Fault).
• ❗ عدم ربط شيلد كابلات الإشارة (Shielding Ground Fault): تمتد كابلات الأنظمة المساعدة لمسافات طويلة خارج غرف التحكم مما يجعلها عرضة لامتصاص الضوضاء الكهرومغناطيسية من المحركات والمولدات الضخمة المحيطة. إهمال تأريض شيلد (Shield) الكابل بشكل صحيح على النقطة المخصصة باللوحة يسبب تذبذباً عشوائياً في حالة المداخل، ويظهر كإنذارات وهمية ومتقطعة يصعب تتبعها.
• ❗ استبدال مصاهر الحماية بقيم غير مطابقة: في حال احتراق أحد المصاهر المدمجة على اللوحة أثناء الفحص أو الصيانة، لا تقم بتركيب سلك مباشر أو مصهر بقيمة أمبيرية أعلى. هذا الخطأ يلغي ميزة الحماية المحلية، وفي حال حدوث قصر مستقبلي في الحقل، سيمر التيار العالي ليحرق المسارات النحاسية الإلكترونية لكارت GGXD بالكامل بدلاً من احتراق المصهر.

(SOP Quality Transparency)

ونظراً لأن لوحة التحكم المساعدة تلعب دوراً تنسيقياً حرجاً في جهوزية واستمرارية عمل أنظمة الدعم في نظام Mark VI، فإننا نطبق بروتوكول فحص جودة صارم وشفاف لكل كارت قبل شحنه:

1. التحقق الهيكلي والبصري الدقيق: نقوم بمطابقة الأرقام التسلسلية وإصدار المراجعة لـ GE لضمان الأصالة بنسبة 100%، ويتم فحص اللوحة تحت مجهر إلكتروني للتأكد من سلامة اللحامات السطحية، والمصاهر المدمجة، وخلو المسارات من أي عيوب تخزين دقيقة.
2. اختبار محاكاة القنوات وحقن الإشارات الحي (I/O Channel Simulation & Isolation Test): يتم تركيب الكارت في رف اختبار يحاكي بيئة عمل نظام Speedtronic، ونقوم بحقن إشارات اختبار رقمية وتناظرية عبر كافة القنوات ومراقبة دقة الاستجابة الرقمية وزمن التحويل للتأكد من كفاءة العزل البصري وعمل الفلاتر بنسبة 100% وبدون أي نسبة خطأ.
3. التعبئة المعتمدة والضمان الشامل: بعد تجاوز كافة الاختبارات بنجاح، يُغلف الكارت داخل أكياس ألومنيوم مفرغة جزئياً ومقاومة للشحنات الاستاتيكية والرطوبة مع وضع كيس امتصاص الرطوبة لحماية اللوحة من الأكسدة، ونوفر لعملائنا تقرير الفحص الفني المعتمد QC Passed والضمان الشامل لعام كامل، لضمان أعلى مستويات الأمان والموثوقية عند بدء التشغيل الفوري في منشأتكم.
