Product Introduction

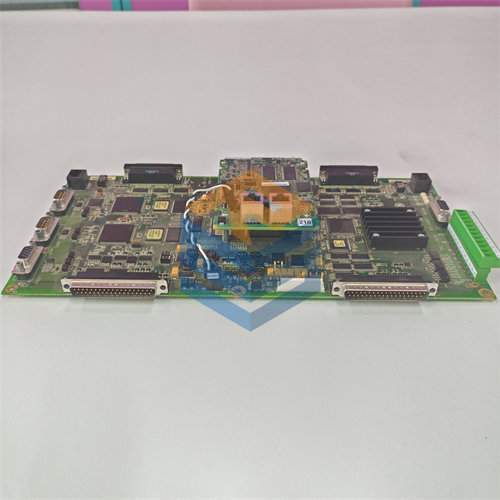

في منصات التحكم بالتوربينات الشاقة GE Speedtronic Mark VI، يعتمد تنظيم السرعة وحسابات المزامنة بدقة المايكرو ثانية على وجود مرجع زمني وترددي ثابت لا يتأثر بأعنف ظروف التشغيل أو التشويش المغناطيسي المحيط. إن أي انحراف في النبضات التزامنية قد يسبب قراءات خاطئة لسرعة التوربينة (Overspeed\ Miscalculation)، مما يطلق إنذارات فصل كاذبة أو يمنع المولد من ربط الشبكة. يمثل كارت الواجهة العام General Electric IS200VGENH1BCB “المصدر المركزي لإشارات التزامن والتردد المستقرة” داخل رف الـ VME.
تمثل البنية العتادية للموديل “VGENH1BCB” قمة الاعتمادية الصناعية؛ حيث يعتمد على دوائر رقمية متكاملة عالية السرعة تقوم بتوليد وتوزيع نبضات الساعة (Clock\ Signals) وإشارات المعايرة لكافة كروت الرف عبر الحافلة الخلفية (Backplane). يمتلك الكارت قدرة فائقة على تصفية وقمع التموجات والضوضاء الكهربائية العابرة الناتجة عن دوائر القدرة المجاورة بفضل فلاتره التماثلية المتقدمة. وبفضل عازل الطلاء الكيميائي من فئة “CB”، تظل الرقاقات ومسارات النحاس الدقيقة محصنة تماماً ضد الرطوبة وتراكم الأتربة الموصلة، مما يضمن استمرارية الاتصال والتحويل الآمن لبيانات المحطة لسنوات طويلة.
Key Technical Specifications
Technical Data Overview
| المعلمة الفنية (Parameter) | المواصفات الدقيقة (Specification Details) |
| رقم الموديل الفني الكامل | IS200VGENH1B / IS200VGENH1BCB (الإصدار العتادي عالي الحماية طراز CB) |
| نظام التحكم المتوافق | GE Speedtronic Mark VI Control Platform |
| الوظيفة الكهربائية الرئيسية | كارت توليد إشارات التزامن والتردد العام لرف الـ VME (VGEN Board) |
| بنية المعالجة الرقمية | مصفوفات منطقية مبرمجة (FPGA) لمعالجة الإشارات اللحظية بسرعة النانو ثانية |
| معمارية ناقل البيانات | متوافق تماماً مع حافلة الـ VMEbus القياسية (VME Rack Slots) |
| آليات حماية الإشارة | دوائر كبت التموجات وفلاتر تصفية الضوضاء الترددية المدمجة |
| روابط التوصيل البيني | موصلات خلفية عالية الكثافة ومطلية بالذهب لضمان مثالية التلامس |
| الطلاء والحماية البيئية | طلاء واقٍ ممتد كيميائي ومقاوم للأرطاب والتآكل (Conformal Coating CB Version) |
| طريقة وموقع التثبيت | يثبت عمودياً داخل فتحات رف كروت الـ VME الرئيسي في كابينة التحكم |
(SOP Quality Transparency)
بما أن كارت الـ VGEN يدير إشارات التزامن والتردد الحيوية لرف الـ VME، فإن أي خلل في الرقاقات قد يسبب تجمد الـ Rack بالكامل وفصل المحطة. لذلك، نُخضع كارت IS200VGENH1BCB لخمس مراحل فحص وضبط جودة صارمة قبل الشحن:
- الفحص البصري والمجهري المتقدم (3D AOI): تُفحص اللوحة بالكامل للتأكد من سلامة لحام كافة أرجل مصفوفات الـ FPGA، والمكثفات السطحية، وخلو المسارات من أي عيوب تصنيعية بنسبة 100\%.
- اختبار الإقلاع واقتران ناقل الـ VMEbus (Bus\ Alignment\ Test): يتم تركيب الكارت في رف اختبار VME حقيقي ومراقبة استجابة الكارت الرقمية وسرعة تبادل حزم البيانات التزامنية مع المعالج الرئيسي.
- اختبار توليد الترددات ومراقبة الاستقرار (Frequency\ Stability\ Test): يتم قياس الإشارات المخرجة عبر أجهزة راسم الإشارة (Oscilloscope) مختبرية للتأكد من دقة التردد ونقاء الموجة وعدم وجود أي تشويه حراري تحت الحمل.
- تدقيق عازل الفئة “CB” تحت الأشعة فوق البنفسجية: يُفحص انتشار الطلاء الكيميائي الواقي للتأكد من التغطية الكاملة والمنتظمة لكافة الرقاقات الدقيقة ومسارات التردد لحمايتها من الرطوبة والتسريب السطحي.
- التغليف والتحصين النهائي ضد الشحنات: يُحفظ الكارت داخل حقيبة تفريغ شحنات معدنية سميكة (Anti-Static ESD Bag) محكمة الإغلاق مع كيس ماص للرطوبة، وتُلف بطبقات فوم كثيفة ممتصة للصدمات لحمايتها تماماً أثناء النقل الدولي السريع للموقع.
(Technical Pitfall Guide)
❗ فخ التوصيل الساخن لكروت الـ VME (Hot-Swapping VME Cards Fatal Hazard): يعتمد ناقل الـ VMEbus الخلفي على خطوط بيانات وطاقة مشتركة حية. يمنع منعاً باتاً نزع أو تركيب كارت الـ VGEN أثناء تشغيل طاقة الـ Rack حية. القيام بذلك يولد قوساً كهربائياً وصدمة فولتية عابرة (Voltage\ Spike) تؤدي لاحتراق بوابات الاتصال الدقيقة للـ FPGA وتلف كروت المعالجة المجاورة في الرف فوراً.
❗ خطأ عدم مطابقة الجنابر الفيزيائية وإصدار الكارت المستبدل (Jumper Settings Mismatch Pitfall): قد يحتوي كارت الـ VGEN على جنابر فيزيائية (Jumpers) لتحديد خيارات العنونة أو مستويات الإشارة. يجب حتماً مراجعة وضبط كافة الجنابر على الكارت الجديد لتكون متطابقة بنسبة 100% مع الكارت القديم المستخرجة قبل التركيب. إهمال ذلك يمنع المعالج الرئيسي من التعرف على الكارت ويطلق إنذار عطل “Hardware Configuration Error”.
❗ مخاطر استخدام القوة المفرطة وتدمير السنون الخلفية (Mechanical Forcing Hazard): تحتوي الموصلات الخلفية لكروت الـ VME على مئات السنون الدقيقة عالية الكثافة. عند إدخال الكارت في الرف، إذا واجهت أي مقاومة ميكانيكية، اسحب الكارت وتأكد من استقامة السنون ومطابقتها للمجاري. الضغط العنيف يتسبب في انحناء أو كسر السنون الخلفية، مما يدمر القناة التوصيلية ويستدعي إصلاحاً معقداً للـ Backplane.
❗ لمس بوابات الـ FPGA باليد العارية وإتلافها بالشحنات الساكنة: الرقاقات المنطقية المدمجة على اللوحة ذات حساسية فائقة جداً للشحنات الاستاتيكية غير المرئية. لمس اللوحة باليد العارية دون ارتداء سوار المعصم المؤرض (ESD Wrist Strap) يتلف الرقاقات تلفاً صامتاً يظهر كأعطال وتجمد عشوائي للكارت بعد فترة من التشغيل الميداني.
Installation & Configuration Guide
1. التحضير (Pre-Installation)
- قم بفصل قواطع طاقة التحكم المساعدة المغذية لرف كروت الـ VME بالكامل، وطبق بروتوكول القفل والترقيم الصارم (LOTO) لضمان بيئة عمل معزولة وآمنة بنسبة 100\%.
- ارتدِ سوار المعصم الأرضي المضاد للشحنات الساكنة (ESD Wrist Strap) وثبّت طرفه الآخر في جسم الكابينة المعدني لضمان تفريغ الشحنات الساكنة من جسمك قبل فتح مغلف الكارت.
2. الاستخراج (Removal)
- قم بتصوير الواجهة الأمامية للكارت بدقة لتوثيق موضع الكارت في الرف (Slot Number) وترتيب أي كابلات إشارة متصلة بواجهته ومؤشرات الـ LED.
- افصل كابلات الإشارة الواجهية برفق (إن وجدت) مع وضع علامات تعريفية واضحة عليها.
- فك مسامير التثبيت العلوية والسفلية لواجهة الكارت، ثم اضغط على مقابض السحب (Ejector Levers) للخارج معاً برفق لتحرير الكارت من الموصل الخلفي، ثم اسحبه بحذر وضعه في حقيبة الـ ESD الواقية.
3. التركيب (Installation)
- أخرج الكارت الجديد IS200VGENH1BCB من مغلفها الواقي وافحص السنون الخلفية للتأكد من سلامتها ونظافتها واستقامتها التامة.
- اضبط الجنابر الفيزيائية (Jumpers) على اللوحة الجديدة لتطابق إعدادات اللوحة القديمة المستخرجة تماماً.
- وجه الكارت بعناية داخل مجاري التثبيت المخصصة لنفس الفتحة (Slot) في الرف، وادفعه برفق للداخل حتى تستقر المقابض الواجهية، ثم اضغط المقابض للداخل لإحكام تعشيق الموصل الخلفي، وأخيراً أحكم ربط براغي التثبيت العلوية والسفلية.
4. التشغيل والتحقق (Testing)
- أعد تشغيل قواطع طاقة التحكم لرف الـ VME بنظام الـ Mark VI.
- راقب مصابيح الـ LED الواجهية على كارت الـ VGEN فوراً: يجب أن يضيء مصباح بيان الطاقة باللون الأخضر الثابت (Status OK) وتبدأ لمبات المزامنة بالوميض أو الاستقرار حسب الحالة التشغيلية الطبيعية للنظام.
- افتح برنامج التكوين (Toolbox) وافحص صفحة تشخيص الـ VME Rack للتأكد من خلوها تماماً من أي إنذارات تتعلق بغياب الكارت أو خطأ في المزامنة الترددية (“VGEN Board Communication OK”) قبل إعادة النظام للخدمة الحية.
Frequently Asked Questions (FAQ)
س: ما هي الوظيفة الأساسية لكارت IS200VGENH1BCB في نظام التحكم Mark VI؟
ج: يعمل الكارت كلوحة لتوليد وتوزيع إشارات التزامن والتردد العام لرف الـ VME (VME General Board)؛ حيث يتولى توفير نبضات الساعة المرجعية وإشارات التزامن الموحدة لكافة كروت الرف لضمان التنسيق اللحظي الفائق وحسابات السرعة بدقة تامة.
س: هل يحتاج كارت الـ VGEN لشحن فيرمواير (Firmware) مستقل عبر السوفتوير عند استبداله؟
ج: كارت الـ VGEN يعتمد على الدوائر والمنطق الرقمي المدمج عتادياً (Hard-Coded\ Logic) في رقاقات الـ FPGA، ويتم تهيئته تلقائياً بواسطة كارت المعالجة الرئيسي (مثل كارت VCMI أو UCFI) عبر حافلة الـ VMEbus عند الإقلاع. ومع ذلك، يجب حتماً التأكد من مطابقة إعدادات الجنابر الفيزيائية ومراجعة التكوين العتادي في السوفتوير لضمان التوافق التام.
س: يظهر لي إنذار “VME Slot Comm Fault” بعد تركيب الكارت الجديد، ما السبب؟
ج: تأكد أولاً من إحكام تعشيق ودفع الكارت داخل الرف حتى النهاية وقفل المقابض الواجهية لضمان تلامس السنون الخلفية، وتأكد ثانياً من نظافة السنون وخلوها من الأتربة، وثالثاً تحقق من مطابقة إعدادات الجنابر الفيزيائية بين الكارت الجديد والقديم.
