بالتأكيد! دعنا نتعمق في تفاصيل MOTOROLA MVME147S-1. هذه الوحدة هي عبارة عن كمبيوتر أحادي اللوحة (Single Board Computer – SBC) قوي ومُتكامل لبيئة VMEbus، وقد كانت جزءًا أساسيًا من العديد من أنظمة التحكم والأتمتة في عصرها. تنتمي هذه اللوحة إلى عائلة MVME147، والتي اشتهرت باستخدامها لمعالج Motorola 68030 (MC68030)، الذي كان معالجًا متقدمًا في وقته، مما يوفر قدرات معالجة قوية وميزات إدخال/إخراج غنية.
“S” في MVME147S-1 تشير غالبًا إلى تضمين واجهة SCSI، و “-1” هي دلالة على تكوين محدد للوحة (مثل سعة ذاكرة معينة أو سرعة معالج).
عناوين SEO مُحسّنة:
- MOTOROLA MVME147S-1: كمبيوتر أحادي اللوحة VME بمعالج MC68030.
- MOTOROLA MVME147S-1: وحدة تحكم VME 32 بت للأتمتة الصناعية.
- MOTOROLA MVME147S-1: ذاكرة DRAM مدمجة مع ECC لوحدات VME.
- MOTOROLA MVME147S-1: واجهة SCSI و Ethernet لأنظمة VME.
- MOTOROLA MVME147S-1: منافذ تسلسلية ومتوازية مدمجة في VME SBC.
- MOTOROLA MVME147S-1: معالج VMEbus للمراقبة والتحكم في العمليات.
- MOTOROLA MVME147S-1: حل تحكم مدمج موثوق للأجهزة القديمة.
- MOTOROLA MVME147S-1: استقرار وأداء في بيئات VME الصعبة.
- MOTOROLA MVME147S-1: لوحة VME لأجهزة الاستشعار والمشغلات.
- MOTOROLA MVME147S-1: ترقية أنظمة 68K VME بإمكانيات I/O غنية.
وصف موجز للمنتج:

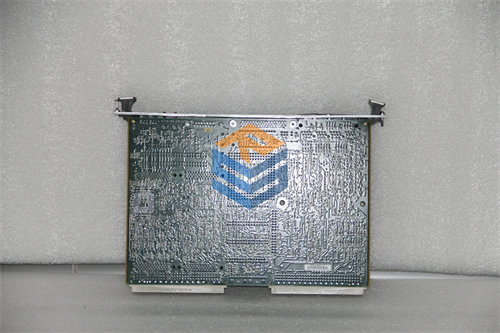

MOTOROLA MVME147S-1 هي كمبيوتر أحادي اللوحة (SBC) من فئة 6U VMEbus، يتميز بدمج معالج Motorola MC68030 RISC بتردد 25 ميجاهرتز (مع معالج مساعد MC68882 للنقطة العائمة). تأتي هذه الوحدة بذاكرة DRAM مدمجة بسعة 4 ميجابايت (مع إمكانية دعم التكافؤ – parity)، بالإضافة إلى ذاكرة SRAM مُدعمة ببطارية للحفاظ على الوقت وإعدادات النظام. تُقدم MVME147S-1 مجموعة واسعة من واجهات الإدخال/الإخراج بما في ذلك Ethernet، وSCSI، وأربعة منافذ تسلسلية (RS-232C)، ومنفذ طابعة متوازي. تُعد هذه اللوحة مثالية للتطبيقات المدمجة والصناعية التي تتطلب قوة معالجة 32 بت، واتصالاً شاملاً، وموثوقية عالية في بيئة VMEbus.
- نوع الوحدة: كمبيوتر أحادي اللوحة (Single Board Computer – SBC)
- الشركة المصنعة: Motorola (الآن Artesyn Embedded Technologies / NXP)
- المعالج: Motorola MC68030 @ 25 ميجاهرتز (مع MC68882 FPU).
- الميزة الأساسية: معالج 68K متكامل مع ذاكرة وI/O غني (Ethernet, SCSI, Serial, Parallel) على لوحة VME واحدة.
تفاصيل المنتج:
في فترة التسعينيات، كانت عائلة معالجات Motorola 68K هي العمود الفقري للعديد من أنظمة الحوسبة المدمجة والتحكم الصناعي، وكانت لوحة MOTOROLA MVME147S-1 تمثل حلاً متطورًا ضمن هذا الإطار. لقد وفرت هذه اللوحة نظامًا كاملاً “على شريحة واحدة”، مما قلل من الحاجة إلى وحدات VMEbus إضافية لمهام I/O الأساسية، وبالتالي خفض التكلفة وزاد من موثوقية النظام الكلي.
تخيل أنك مسؤول عن نظام أتمتة معقد في مصنع للسيارات. لديك روبوتات يجب التحكم فيها، ومستشعرات تُراقب جودة المنتج، وأنظمة تجميع بيانات يجب تخزينها. قد تحتاج إلى طابعة لطباعة تقارير الأخطاء فورًا، وربما مودم للاتصال عن بعد. كانت MOTOROLA MVME147S-1 هي الخيار الأمثل في ذلك الوقت. يُمكن لمعالج MC68030 التعامل مع خوارزميات التحكم في الوقت الفعلي، وتُمكن واجهة Ethernet اللوحة من التواصل مع شبكة المصنع، بينما تُوفر واجهة SCSI اتصالاً عالي السرعة بأجهزة التخزين. المنافذ التسلسلية الأربعة ومخرج الطابعة المتوازي يُقدمان المرونة اللازمة لتوصيل مجموعة متنوعة من الأجهزة الطرفية، كل ذلك من لوحة واحدة داخل شاسيه VME. هذا يُبسط تصميم النظام ويُقلل من التعقيد الميكانيكي والكهربائي.
دعنا نُمعن النظر في بعض الجوانب التي جعلت MOTOROLA MVME147S-1 وحدة حاسمة:
1. معالج MC68030 القوي: تُعد MVME147S-1 مبنية على معالج Motorola MC68030، وهو معالج 32 بت مُحسن، وقد كان الأول الذي يدمج ذاكرة التخزين المؤقت (cache) على الشريحة لكل من التعليمات والبيانات. هذا عزز بشكل كبير من كفاءة المعالج وأدائه بنسبة تتراوح بين 20 إلى 40 بالمائة مقارنةً بأسلافه. بالإضافة إلى ذلك، وجود المعالج المساعد MC68882 للنقطة العائمة (Floating-Point Coprocessor – FPU) عزز من قدرتها على معالجة العمليات الحسابية المعقدة، مما جعلها مناسبة لتطبيقات معالجة الإشارات والتحكم الدقيق.
2. ذاكرة مدمجة كافية: تُوفر اللوحة ذاكرة DRAM مدمجة بسعة 4 ميجابايت (قابلة للبرمجة مع دعم التكافؤ – Parity)، بالإضافة إلى 4 كيلوبايت من ذاكرة SRAM المدعمة ببطارية. ذاكرة SRAM المدعمة ببطارية ضرورية للحفاظ على بيانات الساعة الحقيقية (Real-Time Clock) وإعدادات التكوين الهامة حتى في حالة انقطاع التيار الكهربائي. كما تحتوي على أربعة مقابس ROM/PROM/EPROM/EEPROM، مما يُتيح مرونة في تحميل البرامج الثابتة ونظام التشغيل.
3. واجهات I/O متكاملة وغنية: تُقدم اللوحة مجموعة شاملة من واجهات الإدخال/الإخراج مباشرة على متنها، مما يُقلل الحاجة إلى وحدات VME إضافية: * Ethernet Transceiver Interface: للاتصال بالشبكة المحلية (LAN)، مما يسمح بالتحكم عن بعد، ونقل البيانات، والمراقبة. * SCSI Bus Interface مع DMA: لتوصيل أجهزة التخزين عالية السرعة مثل محركات الأقراص الصلبة أو وحدات الشريط، مع دعم الوصول المباشر للذاكرة (DMA) لتعزيز الأداء. * أربعة منافذ اتصالات تسلسلية (EIA-232-D): تُستخدم للتواصل مع مجموعة واسعة من الأجهزة الطرفية مثل أجهزة المودم، الطابعات التسلسلية، أجهزة الاستشعار، وأجهزة التحكم الأخرى. * منفذ طابعة متوازي (Centronics compatible): لتوصيل الطابعات أو بعض الأجهزة الطرفية المتوازية.
4. دعم VMEbus متقدم: تُوفر MVME147S-1 واجهة VMEbus كاملة، بما في ذلك وظائف المتحكم بالنظام (System Controller)، والتحكم الرئيسي/الفرعي (Master/Slave)، ودعم عناوين 32 بت (A32) وبيانات 32 بت (D32)، مما يضمن التكامل السلس والمرن في أنظمة VME المتعددة المعالجات.
5. تصميم صناعي قوي: تُصمم هذه الوحدة لتحمل البيئات الصناعية القاسية، وتُعرف بموثوقيتها ومتانتها، مما يجعلها مناسبة للتطبيقات التي تتطلب التشغيل المستمر في ظروف صعبة.
باختصار، كانت MOTOROLA MVME147S-1 لوحة VMEbus SBC متعددة الاستخدامات وقوية، تُقدم أداءً متميزًا بفضل معالج MC68030 ومجموعة واسعة من واجهات الإدخال/الإخراج المدمجة، مما جعلها خيارًا شائعًا للتحكم الصناعي والأتمتة والاتصالات في عصرها.
المواصفات الفنية:
التطبيقات والمجالات:
أين كانت MOTOROLA MVME147S-1 تُستخدم بشكل أساسي؟ في أي نظام مدمج أو صناعي يتطلب معالجًا قويًا (في ذلك الوقت) مع مجموعة شاملة من واجهات الإدخال/الإخراج والاتصال، كل ذلك ضمن بنية VMEbus الموثوقة.
تخيل أنك تعمل في مشروع لتطوير نظام تحكم لأداة علمية دقيقة، مثل مطياف الكتلة أو نظام ليزر عالي الطاقة. تتطلب هذه الأدوات جمع بيانات عالية السرعة، وتحليلاً معقدًا في الوقت الفعلي، وتحكمًا دقيقًا في المكونات الميكانيكية والبصرية. MOTOROLA MVME147S-1 كانت تُوفر القدرة الحاسوبية اللازمة لمعالجة البيانات من أجهزة الاستشعار، وتنفيذ خوارزميات التحكم، والتواصل مع أجهزة الكمبيوتر المضيفة أو أجهزة التخزين (عبر Ethernet و SCSI). المنافذ التسلسلية المتعددة كانت تُستخدم لربط أدوات القياس الصغيرة أو التحكم في المرحلات والصمامات. تُوفر هذه اللوحة الاستقرار والموثوقية اللازمين للتشغيل المستمر في بيئة المختبر أو البيئة الصناعية.
دعنا نُفكّر في سيناريوهات أخرى حيث كانت هذه الوحدة تلعب دورًا حيويًا:
- الأتمتة الصناعية: في أنظمة التحكم في العمليات، وأنظمة التصنيع الآلي، وأنظمة التحكم في الحركة (motion control)، حيث تُستخدم للتحكم في الآلات المعقدة، وجمع البيانات من خطوط الإنتاج، والتواصل مع وحدات التحكم القابلة للبرمجة (PLCs) وأجهزة الاستشعار.
- الاتصالات: في معدات الاتصالات ومحطات القاعدة، حيث تُستخدم لوحدات التحكم في الشبكة، ومعالجة البروتوكولات، وأنظمة المراقبة.
- الأنظمة العسكرية والدفاعية: في أنظمة الرادار، وأنظمة السونار، وأنظمة التحكم في المركبات، وأنظمة المحاكاة، حيث تُعد الموثوقية وقدرات المعالجة في الوقت الفعلي أمرًا بالغ الأهمية.
- معدات الاختبار والقياس: في أنظمة الاختبار الآلي لمكونات أشباه الموصلات، أو أجهزة جمع البيانات عالية السرعة، أو التحكم في معدات الاختبار الصناعية المعقدة.
- التصوير الطبي: في بعض أجهزة التصوير الطبي (مثل الموجات فوق الصوتية القديمة أو أجهزة CT)، لمعالجة الصور والتحكم في الأجهزة الطرفية.
باختصار، كانت MOTOROLA MVME147S-1 لوحة SBC متعددة الاستخدامات وذات أداء عالٍ لعصرها، تُقدم حلاً متكاملًا لمجموعة واسعة من التطبيقات المدمجة والصناعية التي تتطلب معالجة قوية وواجهات I/O شاملة ضمن إطار VMEbus الموثوق.
المنتجات ذات الصلة:
لفهم سياق MOTOROLA MVME147S-1، من المهم النظر إلى الوحدات التي تعمل جنبًا إلى جنب معها أو تُقدم وظائف مماثلة.
- وحدات المعالجة المركزية VMEbus الأخرى من عائلة 68K:
- MVME162/167/177: وحدات VMEbus SBC أحدث وأكثر قوة تستخدم معالجات 68040 و 68060، وتُقدم أداءً أعلى وميزات متطورة.
- MVME18x: وحدات تستخدم معالجات 88K RISC من Motorola (أقل شيوعًا في أنظمة VME).
- شاسيهات VMEbus (VMEbus Chassis): تُركب MVME147S-1 داخل شاسيه VMEbus الذي يُوفر الطاقة، والتبريد، والاتصالات الخلفية (backplane) بين الوحدات.
- وحدات الذاكرة VMEbus: على الرغم من أن MVME147S-1 تحتوي على ذاكرة مدمجة، فإن الأنظمة الأكثر تعقيدًا قد تستخدم وحدات ذاكرة VMEbus إضافية (مثل MVME2xx series) لتوسيع الذاكرة الكلية المتاحة للنظام.
- وحدات I/O VMEbus (مثل MVME3xx Series): إذا كانت واجهات I/O المدمجة في MVME147S-1 غير كافية لتطبيق معين، فيمكن إضافة وحدات I/O VMEbus متخصصة (مثل MVME300 للI/O الرقمي، MVME335 للI/O التسلسلي/المتوازي الإضافي، MVME340 للI/O التناظري).
- وحدات I/O الخلفية (Transition Modules): في بعض الحالات، قد تُستخدم وحدات I/O خلفية لتبسيط توصيلات الكابلات لأجهزة I/O الميدانية.
- أنظمة التشغيل في الوقت الحقيقي (RTOS): كانت MVME147S-1 تُستخدم بشكل شائع مع أنظمة التشغيل في الوقت الحقيقي مثل VxWorks، و pSOS+, و OS-9، و LynxOS، نظرًا لطبيعة تطبيقاتها الحرجة.
- لوحات VMEbus من بائعين آخرين: شركات مثل Radstone (الآن جزء من Abaco Systems/GE Intelligent Platforms)، Concurrent Technologies، VMIC، وغيرها، قدمت أيضًا لوحات SBC ووحدات I/O لـ VMEbus.
- حلول الأتمتة المدمجة الحديثة: في حين أن VMEbus لا يزال مستخدمًا في بعض التطبيقات التراثية والعسكرية، فقد حلت محله في العديد من التطبيقات الحديثة تقنيات مثل CompactPCI، VPX، لوحات SBC القائمة على معالجات x86 أو ARM مع واجهات PCI Express، والتي تُقدم أداءً أعلى وكثافة أكبر في عامل شكل أصغر.
باختصار، كانت MOTOROLA MVME147S-1 لوحة محورية في عصرها، تُمكن الأنظمة المدمجة من الاستفادة من قوة معالجات 68K ومرونة بنية VMEbus لتقديم حلول تحكم وأتمتة موثوقة ومتكاملة.
