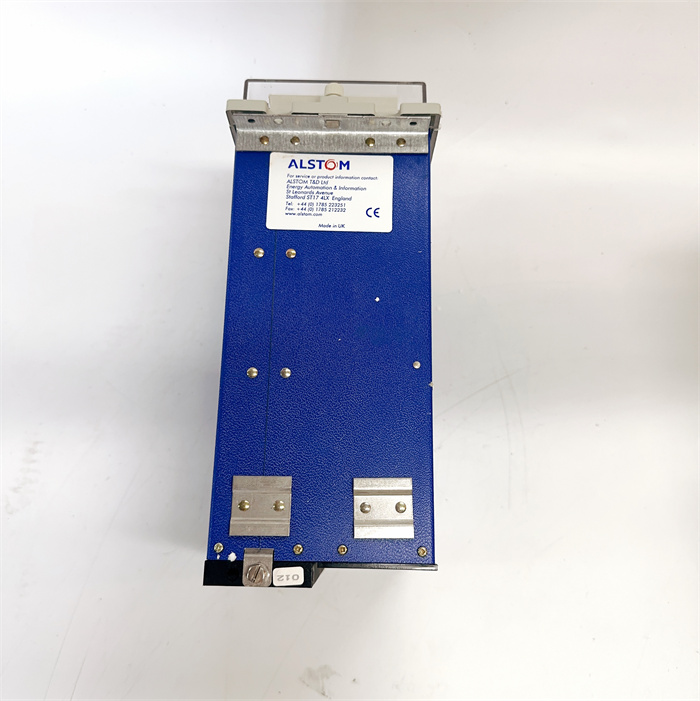

MVAJ13R1BB0752F ALSTOM

MVAJ13R1BB0752F ALSTOM

د.إ8,888.00

  • الموديل (Model): MVAJ 13
  • الكود الكامل (Full Code): MVAJ13R1BB0752F
  • العلامة التجارية (Brand): ALSTOM (سلسلة Midos)
  • الوظيفة الأساسية (Core Function): راليه فصل عالي السرعة مع تثبيت (High Speed Latching Relay).
  • نوع المنتج (Type): راليه كهروميكانيكي (Electromechanical).
  • مواصفات رئيسية (Key Specs): زمن فصل أقل من 10 مللي ثانية، ميزة التثبيت الميكانيكي، إعادة ضبط يدوية وكهربائية (Hand & Electrical Reset)، وغلاف Size 2 القياسي.
احصل على عرض أسعار
التصنيف:

الوصف

Product Introduction

تعد وحدة ALSTOM MVAJ13R1BB0752F “قفل الأمان” في دوائر التحكم بالمحطات. وظيفتها الأساسية هي استقبال إشارة “الفصل” من راليات الحماية وتمريرها لقاطع الدورة مع الحفاظ على وضعية الفصل (Latching). الكود R1 يشير إلى إعداد محدد للملامسات، بينما الكود BB يحدد جهد الملف (غالباً 110/125V DC).

باقتنائك لهذا الموديل الأصلي، فإنك تضمن موثوقية كاملة في دوائر الـ Lockout (86). يتميز الـ MVAJ13 بقدرته على العمل بتردد عالٍ من العمليات دون تآكل الملامسات، كما أن ميزة إعادة الضبط الكهربائي تسمح للمشغلين بإعادة تعيين الراليه من غرفة التحكم (SCADA) بعد التأكد من زوال العطل، مما يوفر وقتاً طويلاً في عمليات التشغيل.



Key Technical Specifications

الخاصية الفنية المواصفات الدقيقة
عدد الملامسات 10 ملامسات (تكوينات NO/NC حسب الكود 0752)
زمن الفصل فائق السرعة (أقل من 10ms)
طريقة إعادة الضبط يدوية (زر أمامي) وكهربائية (ملف Reset داخلي)
جهد التشغيل (Vn) كود BB (غالباً 110/125V DC)
المؤشر (Flag) مؤشر ميكانيكي ملون يظهر حالة الفصل بوضوح
التثبيت نظام Draw-out لسهولة الصيانة والاستبدال
رقم الموديل MVAJ13R1BB0752F



SOP Quality Transparency

بما أن هذا الراليه هو المسؤول عن تثبيت حالة الفصل ومنع الكوارث، فإننا نطبق بروتوكول فحص صارم:

  1. اختبار زمن الفصل (Trip Speed): التأكد من أن الراليه يعمل في زمن قياسي لضمان حماية المعدات.
  2. فحص الـ Reset المزدوج: التأكد من أن إعادة الضبط تعمل يدوياً بسلاسة، وكهربائياً عند حقن جهد الملف الخاص بالـ Reset.
  3. فحص مقاومة العزل: التأكد من جودة العزل بين الملفات والملامسات لضمان عدم حدوث قصر داخلي.
  4. اختبار الثبات الميكانيكي: التأكد من أن خاصية التثبيت (Latching) قوية ولا تتأثر بالاهتزازات الناتجة عن فتح القواطع المجاورة.
  5. التغليف والختم: تُغلف الوحدة في صناديق محمية لضمان عدم تضرر الميكانيكا الدقيقة والمؤشرات (Flags).



Technical Pitfall Guide

أخي المهندس، إليك نصائح هامة بخصوص MVAJ13R1BB0752F:

  • ❗ ملف الـ Reset: تأكد من أن إشارة إعادة الضبط الكهربائية هي “نبضة” (Pulse) وليست جهداً مستمراً لفترة طويلة؛ فبقاء الجهد على ملف الـ Reset قد يؤدي لاحتراقه بمرور الوقت.
  • ❗ توزيع الملامسات: الكود 0752F يحدد توزيعاً معيناً للملامسات المفتوحة والمغلقة؛ تأكد من مطابقة هذا التوزيع مع المخطط الكهربائي للوحة قبل التركيب.
  • ❗ التنظيف الميكانيكي: لا تستخدم الزيوت أو الشحوم على ميكانيكية التثبيت الداخلية؛ فهي مصممة لتعمل جافة، وأي مواد لزجة قد تسبب “تعليقاً” في عمل الراليه مستقبلاً.



Frequently Asked Questions (FAQ)

  • هل يمكنني استبدال MVAJ13 بموديل MVAJ11؟

    الـ MVAJ11 يعاد ضبطه يدوياً فقط، بينما MVAJ13 يدعم الـ Reset الكهربائي؛ لذا يمكنك الاستبدال فقط إذا كنت لا تحتاج لميزة التحكم عن بعد.

  • هل الراليه متوفر بضمان؟

    بالتأكيد، نقدم ضماناً لمدة 12 شهراً، ونضمن لك أن القطعة أصلية ومفحوصة بالكامل.

  • كم يستغرق الشحن؟

    نشحن عبر DHL و FedEx لضمان وصول الراليه إليك في غضون 3-5 أيام عمل لأي محطة حول العالم.

  • هل توفرون قاعدة الراليه؟

    نعم، الراليه يأتي كاملاً مع الغلاف (Case) الخاص به، وجاهز للتركيب في الـ Panel.
